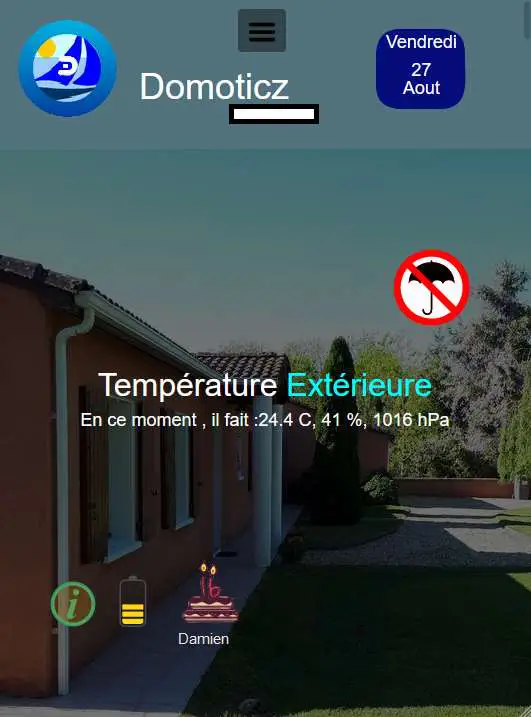

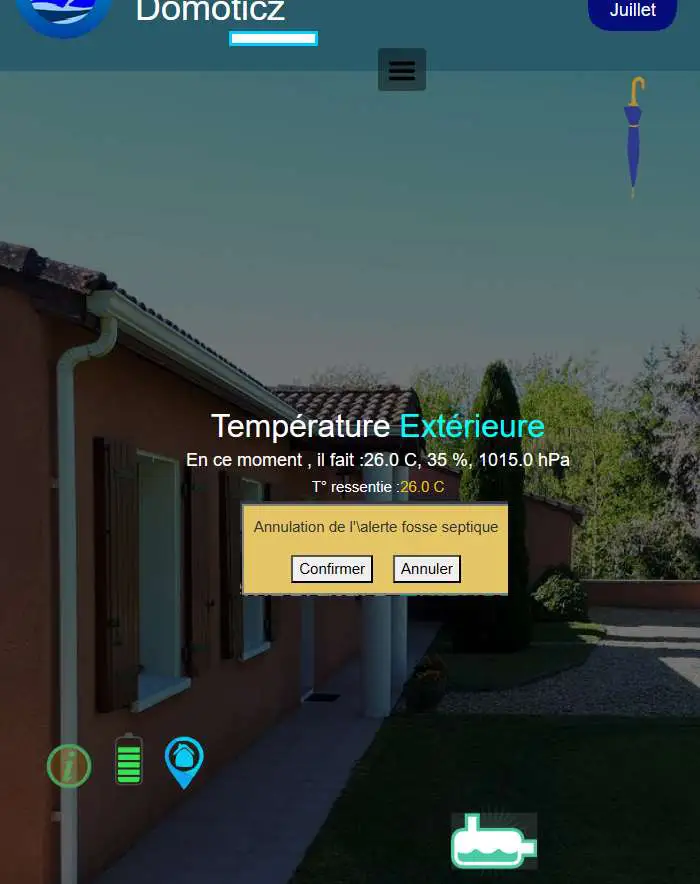

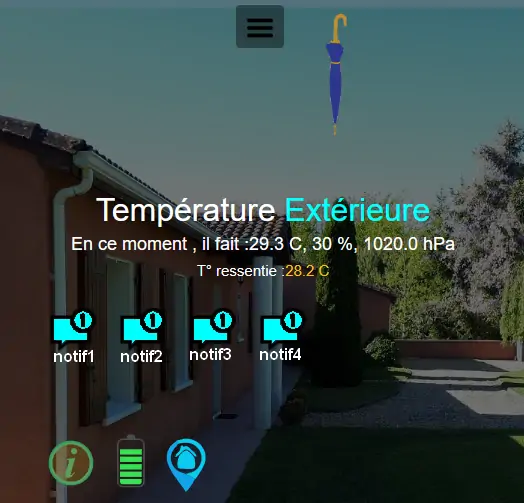

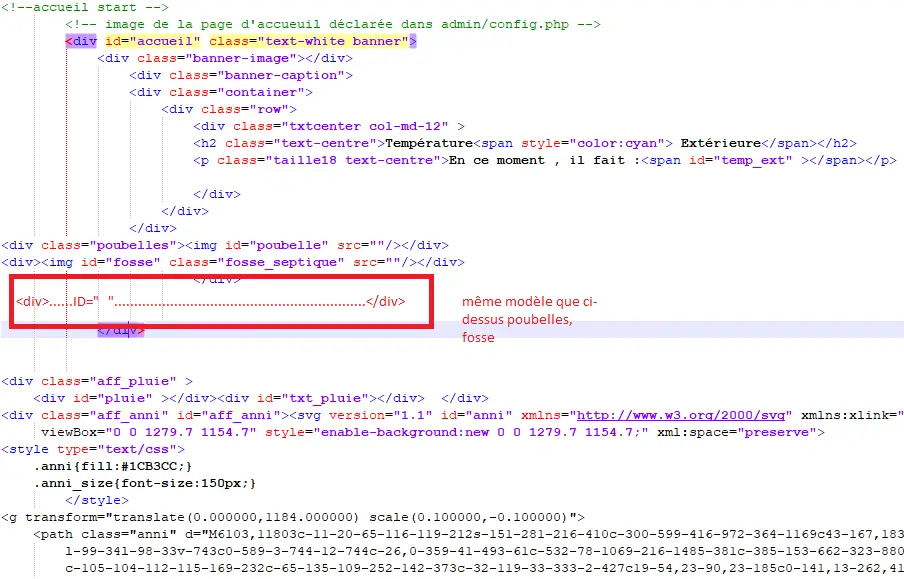

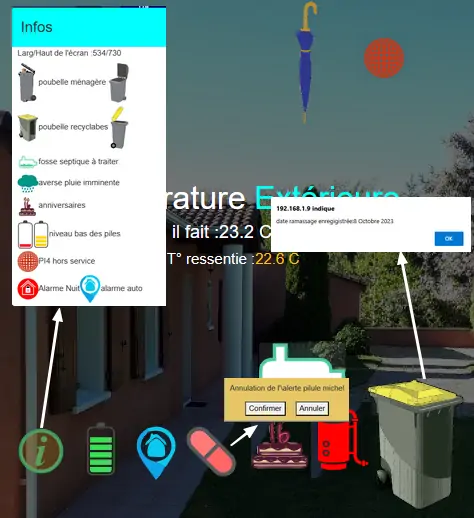

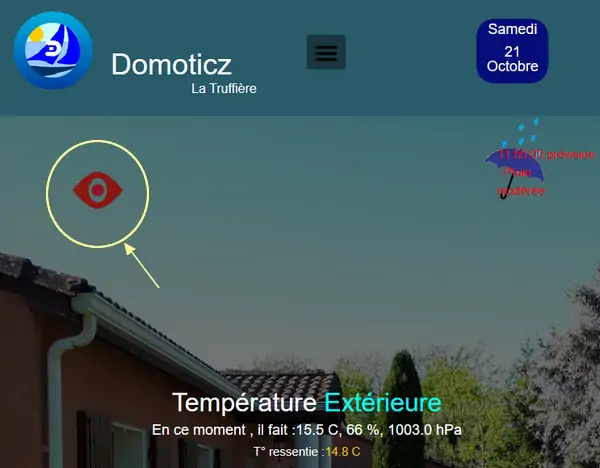

1. Configuration minimum : la page d’accueil

Permet d’afficher

• La température extérieure,

• Le jour (changement à 0H pour une tablette connectée en permanence),

• La sortie des poubelles,

• La gestion de la fosse septique,

• La surveillance de la pression de la chaudière

• Les anniversaires

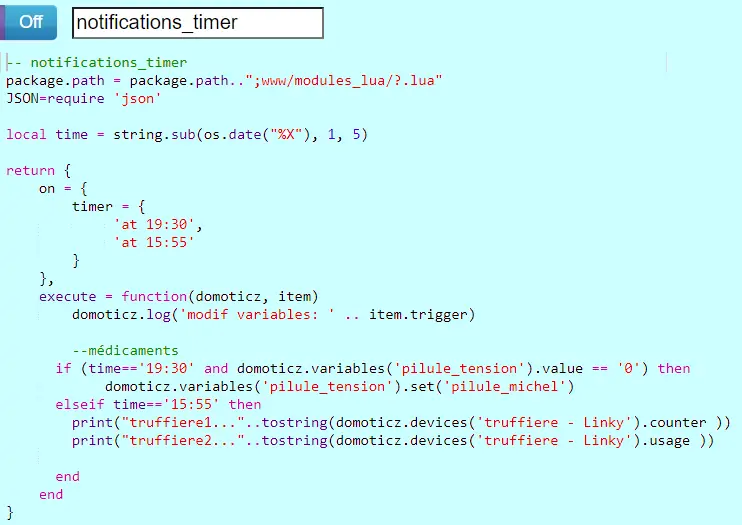

• Rappel pour la prise de médicaments

• La prévision de pluie à 1 heure de Météo France

• L’arrivée du courrier

• La mise en service de l’alarme de nuit

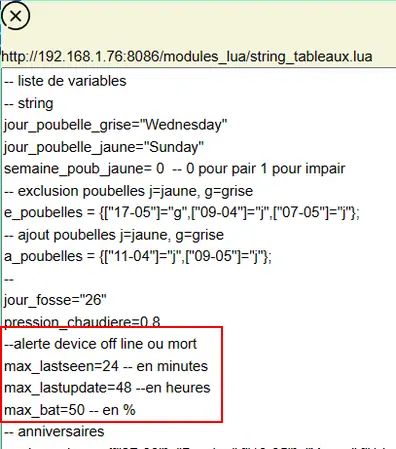

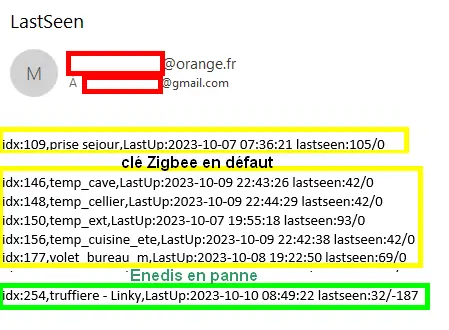

• Le remplacement des piles pour les capteurs concernés

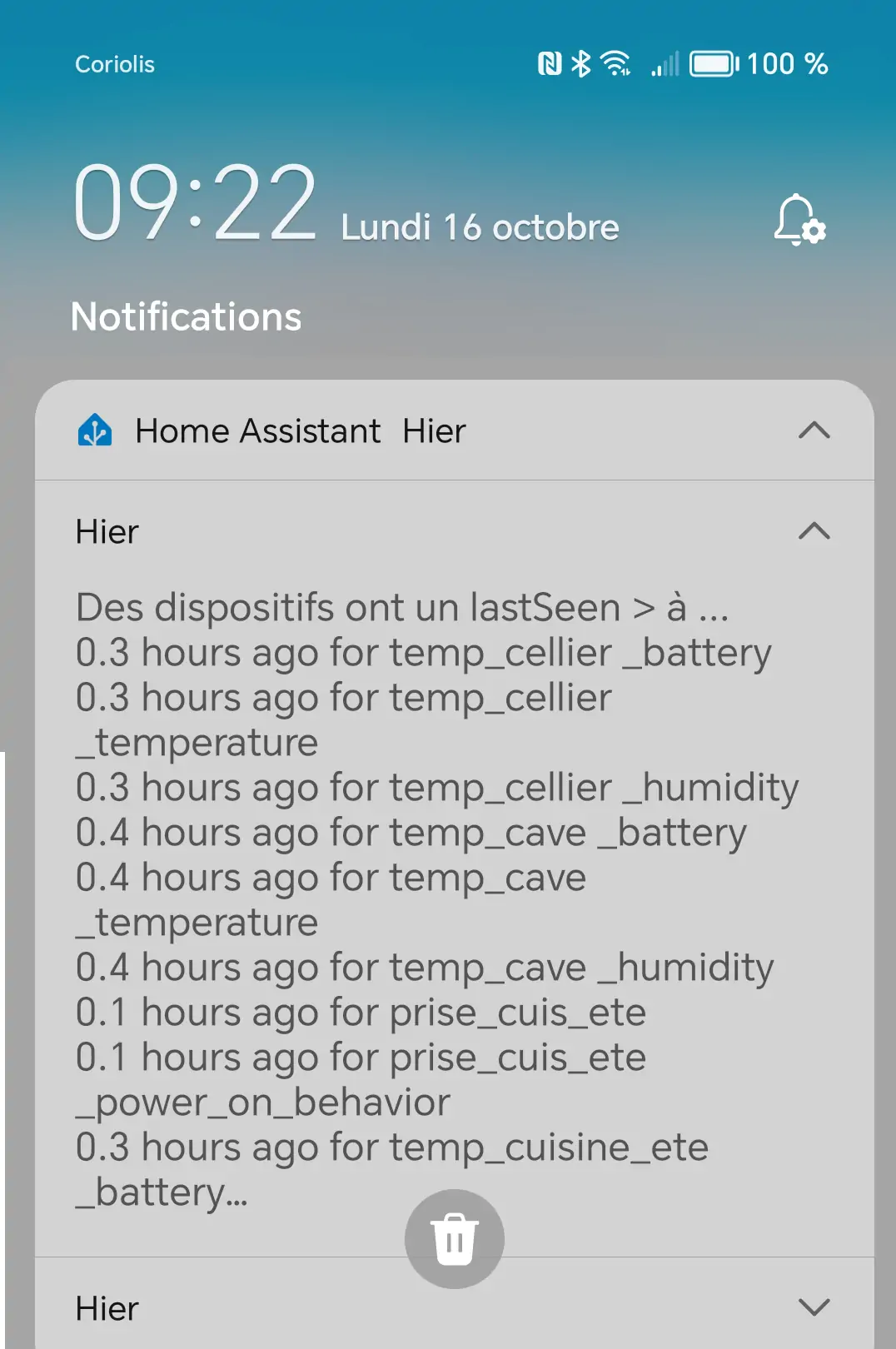

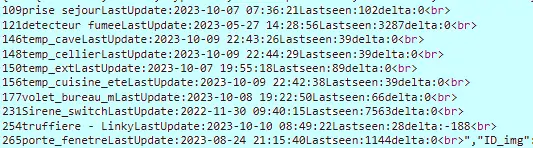

• Les dispositifs off line

• etc ….

1.1 – Configuration :/admin.config.php

Il faut fournir un minimum de renseignements :

1.1.1 -Adresse IP , domaine, favicon de monitor

//general monitor
-->define('URLMONITOR', '');//domaine (pour accès distant) et port si différent de 443
-->define('IPMONITOR', '192.168.1.9');//ip
define('PASSMONITOR', '*******');//mot passe serveur et SSH2
define('USERMONITOR', 'michel');//user serveur et SSH2 ;le répertoire perso sera /home/nom de USERMONITOR
define('MONCONFIG', 'admin/config.php');//fichier config
define('DZCONFIG', 'admin/dz/temp.lua');//fichier temp
-->define('FAVICON', '/favicon.ico');//fichier favicon  , icone du domaine dans barre url
define('DISPOSITIFS', 'dispositifs');
define('ECRAN_ADMIN', array( // enable ou disable
  "connect_lua" => "enable", // Mots passe cryptés(Base64) et IP réseau
  "string_tableaux" => "enable",//Configuation variables dz maj_services
  "modect" => "enable", //Configuation modect dz alarmes
      "idx_dz_list" => "enable", //Créer fichier idx/nom Domoticz , LISTE
      "var_list" => "enable", //LISTE variables (HA et DZ)
      "mod_py_list" => "enable", //LISTE modules python dans monitor
      "idx_dz-zigbee" => "enable", //Créer fichier idx/nom Domoticz , TABLEAU zigbee
      "reboot_pi" => "enable", //Reboot Raspberry
      "msmtprc" => "enable", //msmtprc (config envoi mail)
  "connect_py" => "enable" // Maj automatique des IP depuis connect.py
     ));
define('ON_SOS',true);// bouton sos page accueil, le disositif dit être enregistré dans SQL
define('BASE64', 'admin/connect/connect.py');//login et password en Base64 pour dz,ha,iobroker

Note

define(“DISPOSITIFS”, “dispositifs”);

Pour faciliter la réinitialisation des dispositifs dans Domoticz ou un transfert (ex, zwavejs2mqtt , zigbee2mqtt sous docker) ;

en créant une copie de la table dispositifs (« dispositifs » par défaut), il est possible de préparer le transfert ; ici la table dispositifs a été renommée Dispositifs

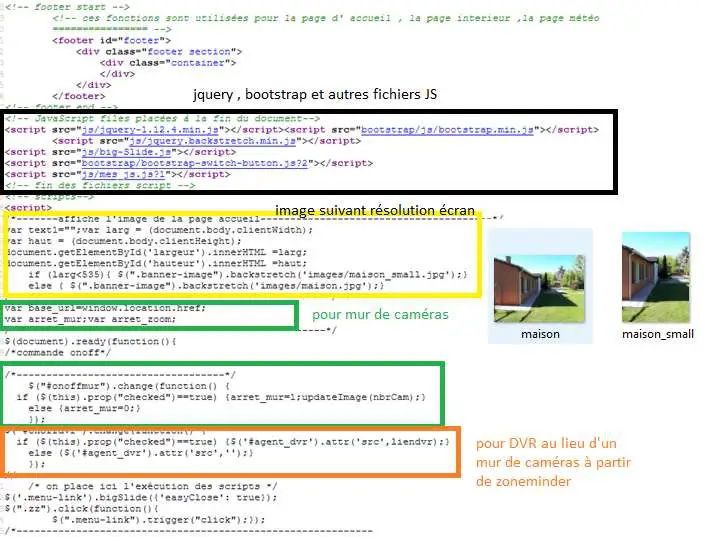

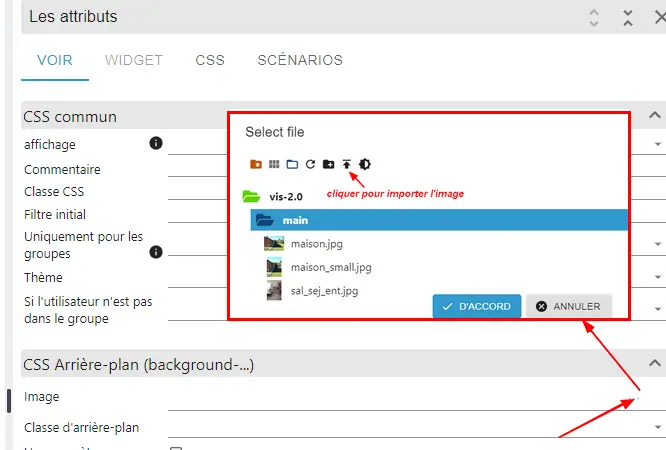

1.1.1.a Pour l’image de fond suivant la résolution d’écran et le logo

// Monitor
define('IMAGEACCUEIL', 'images/maison.webp');//image page accueil pour écrans >534 px
define('IMAGEACCUEILSMALL', 'images/maison_small.webp');//image page accueil pour écrans <535 px
define('IMGLOGO', 'images/logo.png');//image logo

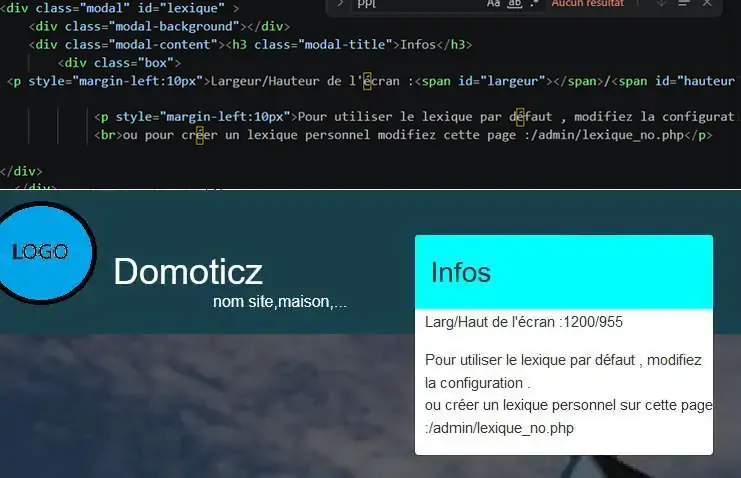

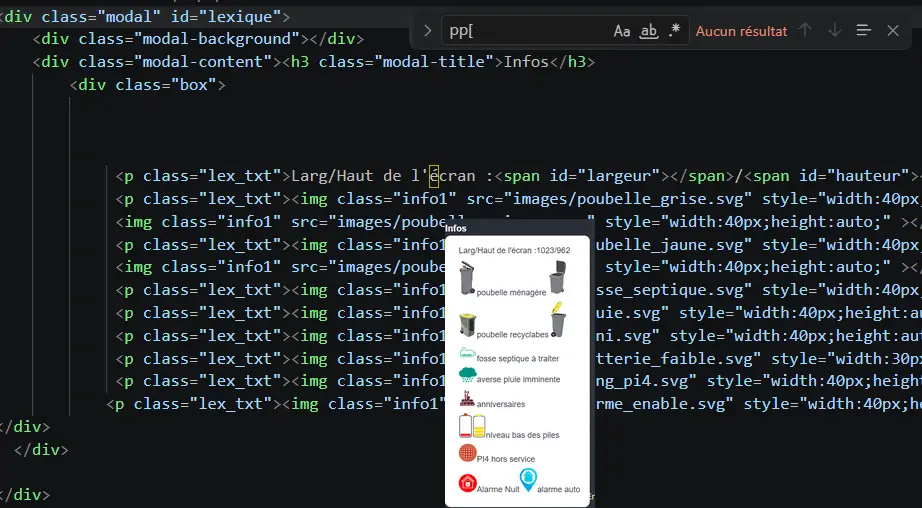

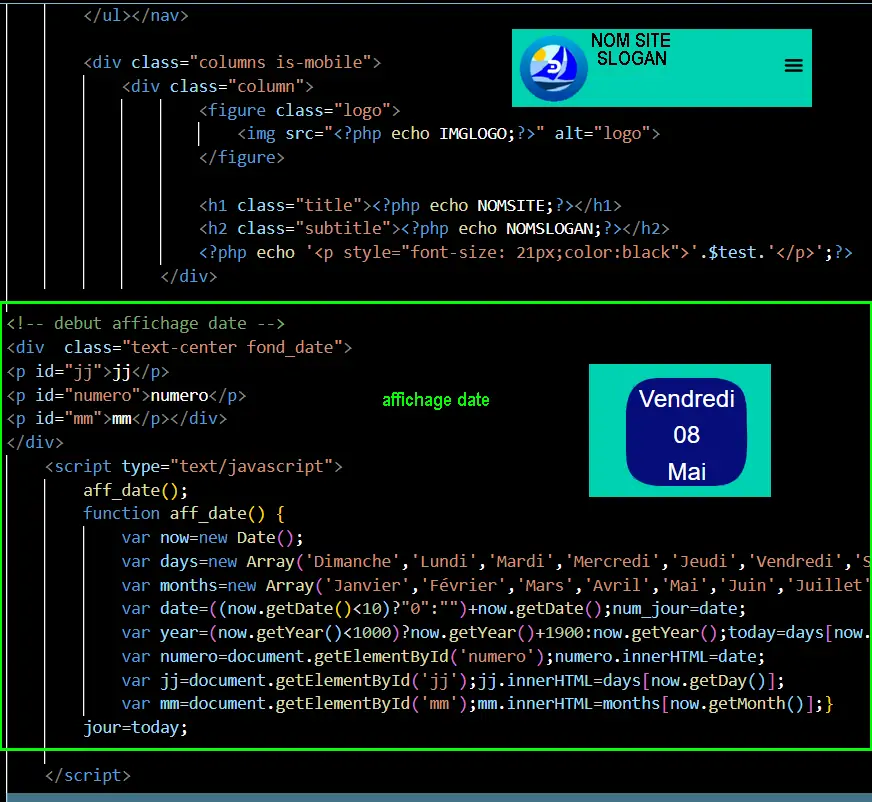

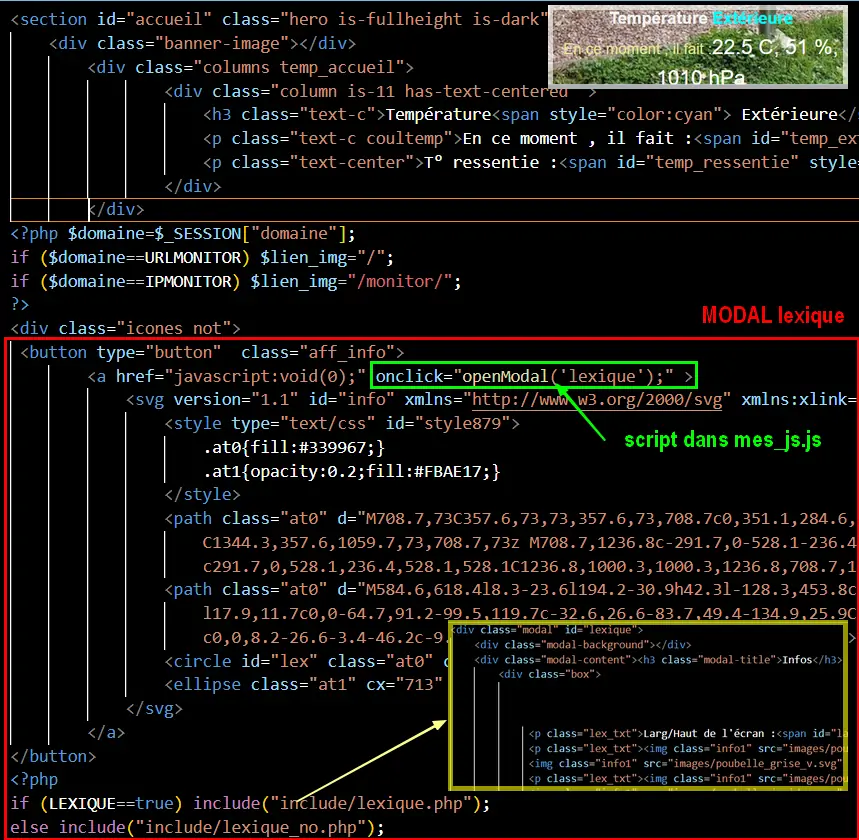

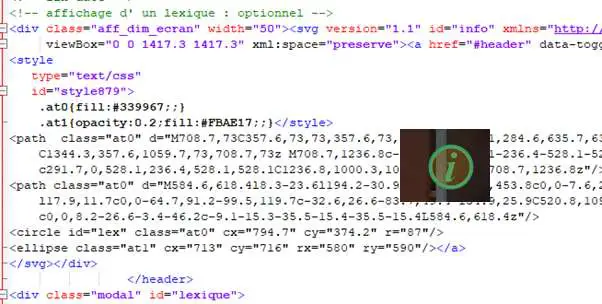

1.1.1.b Pour les titres, slogans et lexique

Pour le lexique :

• true = lexique par défaut

• false = lexique à modifier /include/lexique_no.php

define('NOMSITE', 'Domoticz');//nom principal du site
define('NOMSLOGAN', xxxxxxxxxxx);//nom secondaire ou slogan
// affichage lexique
define('LEXIQUE', true);

1.1.2 intervalles de maj

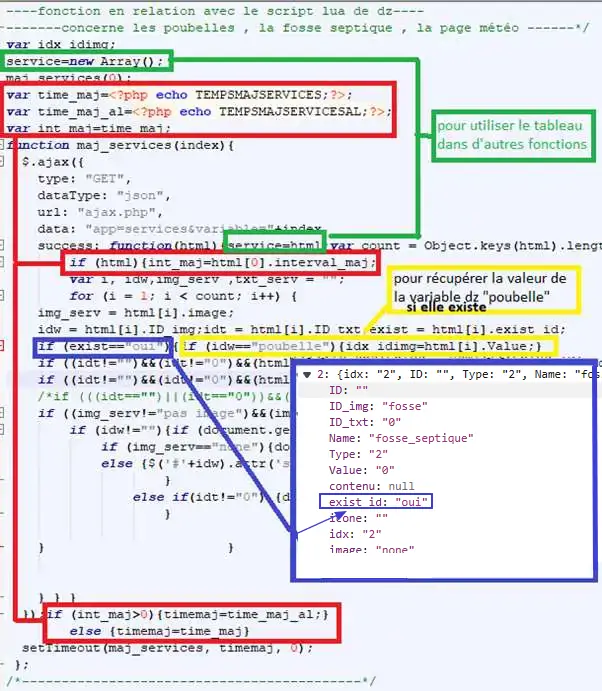

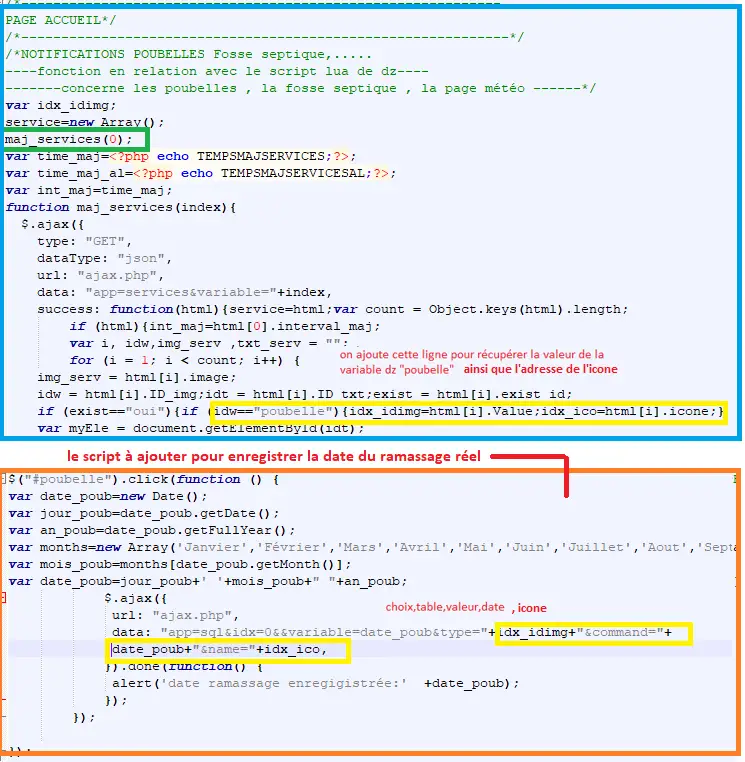

L’intervalle de mise à jour pour les services (poubelles, anniversaires,…) et les dispositifs, il peut être changé: - il est de ½ heure (1800000 milli secondes) pour les variables (services) - il est se 3Os pour les dispositifs avec un minimum de 5 secondes.

// interval de maj des fonctions JS maj_services() & maj_devices()
define('TEMPSMAJSERVICES', 1800000);//interval maj services en milli secondes
define('TEMPSMAJSERVICESAL', 180000);//interval maj services ALARME ABSENCE(si installée) en milli secondes
define('TEMPO_DEVICES', 180000);// en milli secondes, rafraichissement programmé(dispositifs non prioritaires)
define('TEMPO_DEVICES_D', 30000);// en milli secondes (>=5s, <30s) maj déclenchée par Dz ou Ha voir doc

Important

Si define(“SSE”, true) = TEMP REEL , TEMPO_DEVICES_DZ est annulé

un serveur SSE doit etre installé ainsi qu’un script(léger) dans DZ ou(et) HA

Note

TEMPO_DEVICES pour tous les dispositifs

TEMPO_DEVICES_D SUPPRIMER dans la Version 4.1.3 ou serveur SSE pour les dispositifs qui doivent afficher leurs données en temps réel (voir le § suivant)

1.1.3 maj en temps réel

2 solutions :

SUPPRIME à partir de la version 4.1.3

semi temps réel , monitor interroge une variable mis à jour par Dz ou Ha lors d’un changement de valeur d’un dispositif; si la variable est à 1 monitor fait une mise à jour avec l’API des dispositifs et remet à 0 la variable.C’est la solution historique de monitor mais la solution SSE-php, incluse dans monitor est à privilégier.cette solution sera obsolète dans les prochaines versions

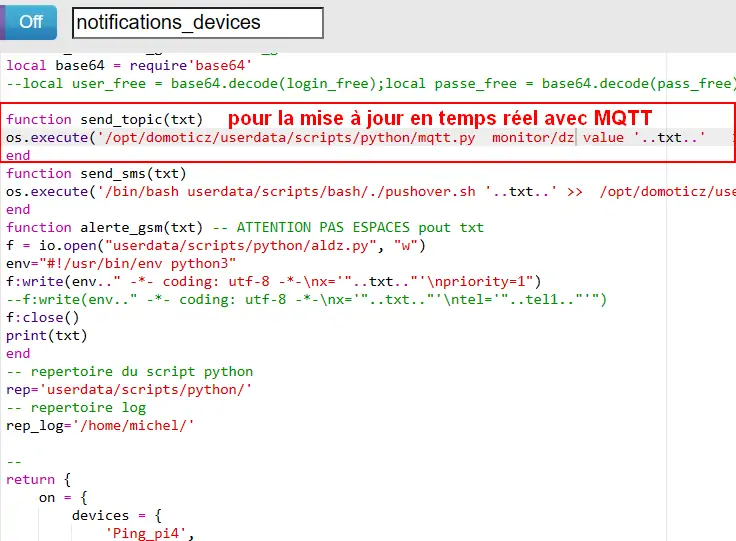

• temps réel, en recevant de Domoticz ou Home Assistant, par un message depuis un SSE(Server-sent Events) , les données du dispositifs qui ont changées de valeur

Note

TEMPO_DEVICES_D : avec la valeur dans config.php, rafraichissement des dispositifs toutes les 30 secondes pouvant être ramenée à 5 secondes ( si par exemple un PIR, un contact de porte, qui sont déclarés prioritaires dans DZ passent à ON)

• Avantage : simplicité de mise en oeuvre , création d’une variable dans DZ ou HA et ajout d’une (ou plusieurs) ligne(s) de script (DzVent ou yaml).

• InconvénientsRetard dans la mise à jour de 5 secondes minimum , si 2 écrans (2 navigateurs sont connectés) la mise à jour est effective sur un seul des écrans ; le second écran sera mis à jour lors de la mise à jour cyclique.

  avec les groupes, les scènes ou automatisations ce retard du rafraichissement peut être désagréable.

Seveur SSE pour l’installation d’un serveur node.js voir ce § :ref:”21.12 Serveur SSE Node JS”

• Avantages : Vrai temps réel, économise de la bande passante; un serveur SSE PHP est déjà installé dans monitor , la création d’un script pour envoyer les données depuis DZ ou HA est simple;

• Inconvénients : Installation d’un serveur JS pour la version SSE NodeJS ;

Important

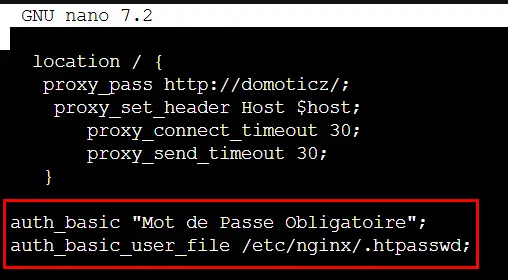

En https,pour des connexions distantes, il suffit de demander des certificats Let’encrypt; le serveur SSE-PHP installé dans monitor n’a pas besoin de certificat contrairement à un serveur SSE Node.JS

1.1.3.1 Solution semi temps réel

Cette solution est obsolète et sera supprimée dans les futures version.

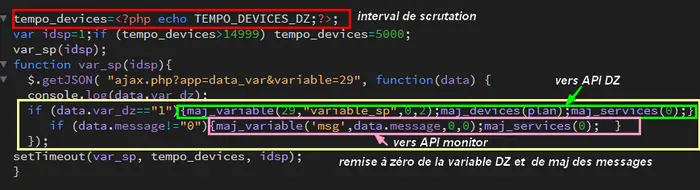

La fonction JS :

<?php
if (MQTT==false) echo '
tempo_devices='.TEMPO_DEVICES_D.';
var idsp=1;if (tempo_devices>30000)  tempo_devices=30000;
var_sp(idsp);
function var_sp(idsp){
  $.getJSON( "ajax.php?app=data_var&variable=29", function(data) {
  //console.log(data.var_dz);
  if (data.var_dz=="1"){maj_variable(29,"variable_sp",0,2);maj_devices(plan);maj_services(0);}
      if (data.message!="0"){maj_variable("msg",data.message,0,0);maj_services(0);  }
 });
setTimeout(var_sp, tempo_devices, idsp);
}';?>

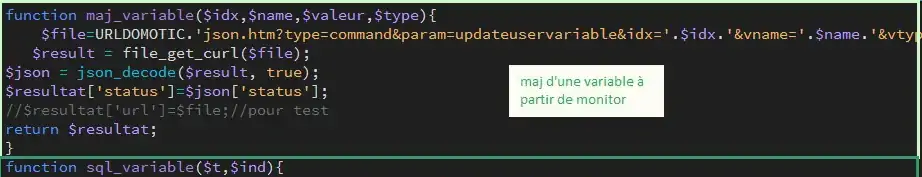

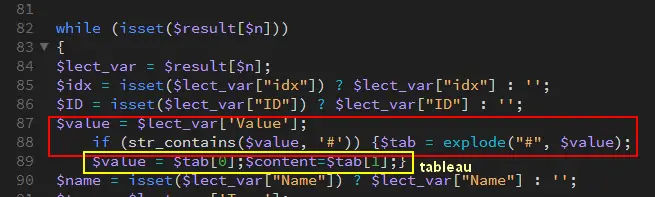

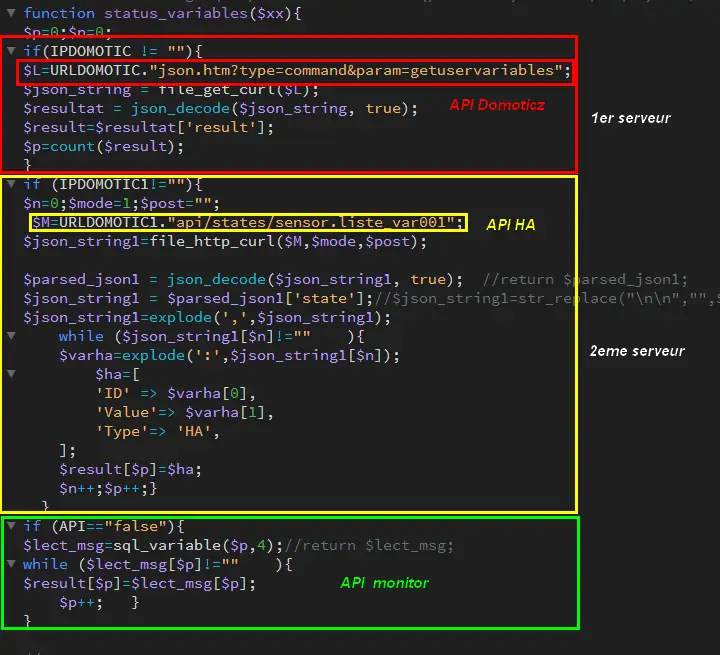

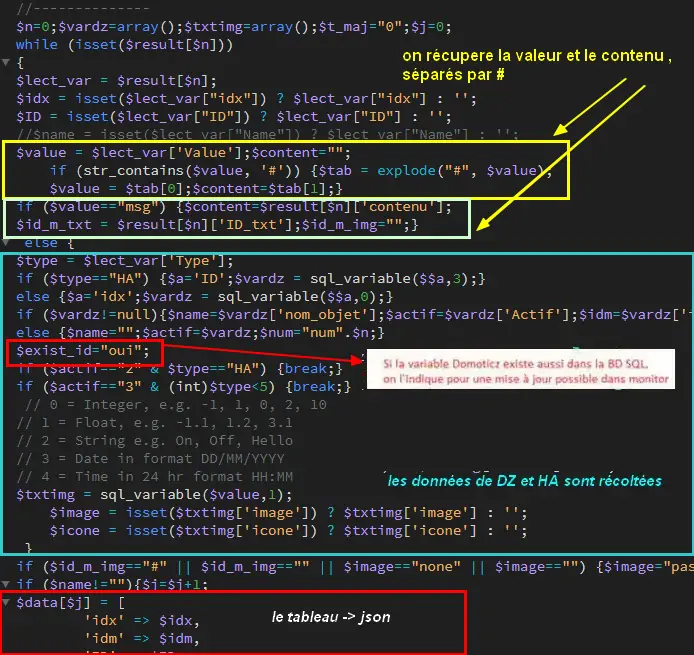

La fonction PHP qui récupère la valeur de la variable Domoticz:

// valeur d'une variable
function val_variable($variable){
$result=array();
$L=URLDOMOTIC."json.htm?type=command&param=getuservariable&idx=".$variable;
$json_string = file_get_curl($L);
$result = json_decode($json_string, true);
$lect_var = $result['result'][0];
$value = $lect_var['Value'];
return       $value;
}

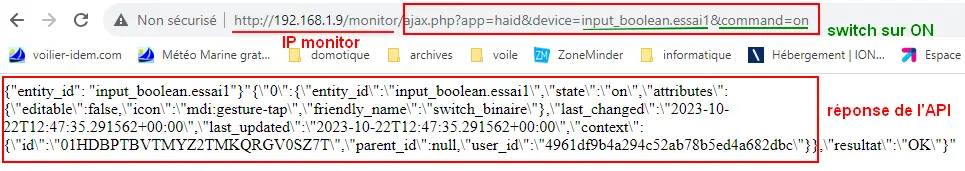

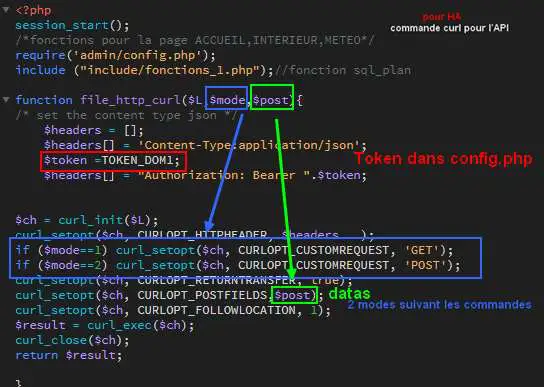

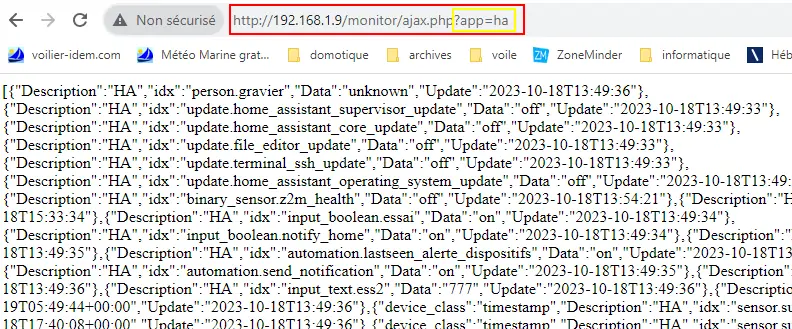

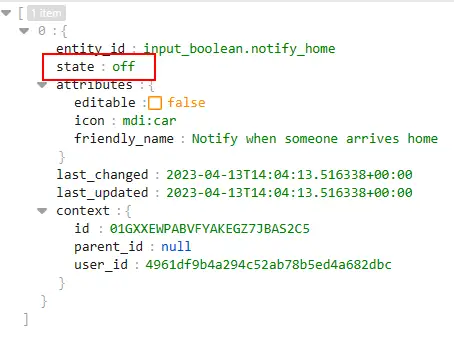

pour Home Assistant l” API monitor peut être utilisée.

1.1.3.2 Solution temps réel SSE

Le serveur SSE-NodeJS voir § 21.12 Serveur SSE Node JS

Le serveur SSE-PHP voir ce § 18.10 Serveur SSE installé dans Monitor

Note

cette solution évite pour l’accès distant la demande d’un certificat pour https

Pour SSE-node, l’IP, le port, sont à déclarer dans /admin/config.php.

Pour SSE-php , indiquer le rafraichissement en secondes.

define('SSE', false);//  node ou php si serveur SSE utilisé par monitor
//pour SSE php
define('SSE_SLEEP', 2);//raffraichissement en secondes
// pour SSE node
define('SSE_USER', "michel");//user et mot passe
define('SSE_PASS', "<mot passe>");
define('SSE_URL', 'socket.<DOMAINE>.ovh');
define('SSE_IP', '192.168.1.26');//adresse IP
define('SSE_PORT', 3000);//

Note

Port mqtt: 3000

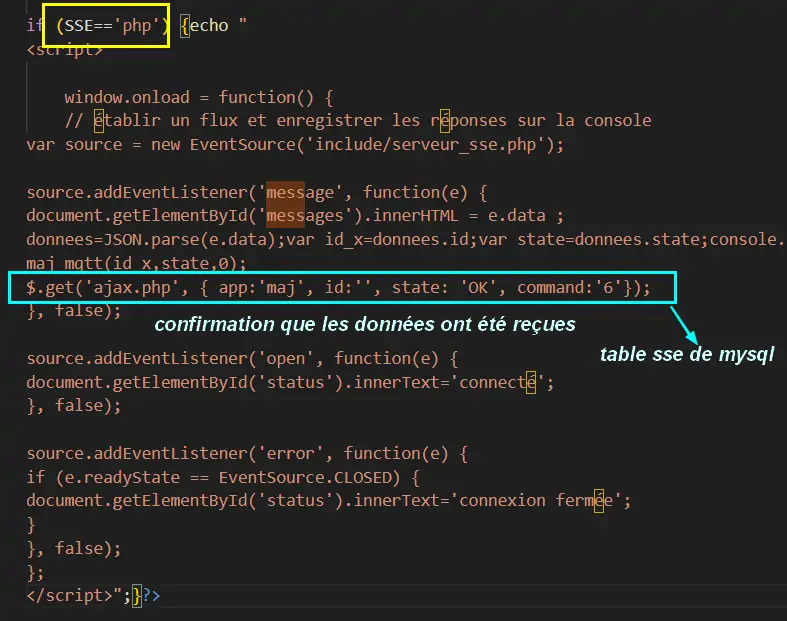

les scripts JS dans footer.php:

voir ce paragraphe concernant le serveur 18.10 Serveur SSE installé dans Monitor

  if (SSE=='php') {echo "
<script>
   window.onload = function() {
  // établir un flux et enregistrer les réponses sur la console
var source = new EventSource('include/serveur_sse.php');
source.addEventListener('message', function(e) {
document.getElementById('messages').innerHTML = e.data ;
donnees=JSON.parse(e.data);var id_x=donnees.id;var state=donnees.state;console.log(id_x,state);
maj_mqtt(id_x,state,0);
}, false);
source.addEventListener('open', function(e) {
document.getElementById('status').innerText='connecté';
}, false);
source.addEventListener('error', function(e) {
if (e.readyState == EventSource.CLOSED) {
document.getElementById('status').innerText='connexion fermée';
}
}, false);
};
</script>";}?>

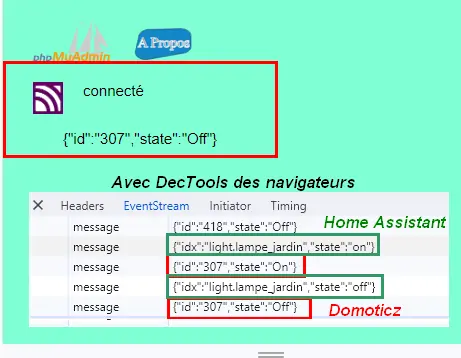

Client SSE NodeJS:

if (SSE=='node') {echo "
<script>
const eventSource = new EventSource('http://".SSE_IP.":".SSE_PORT."/events');
eventSource.onopen = function() { document.getElementById('status').innerText='connecté';};
eventSource.onmessage = function (currentEvent) {
const listElement = document.getElementById('messages');
const newElement = document.createElement('li');
const obj = JSON.parse(currentEvent.data);
  newElement.innerText = obj[0].info;

listElement.appendChild(newElement);
};
</script>";}

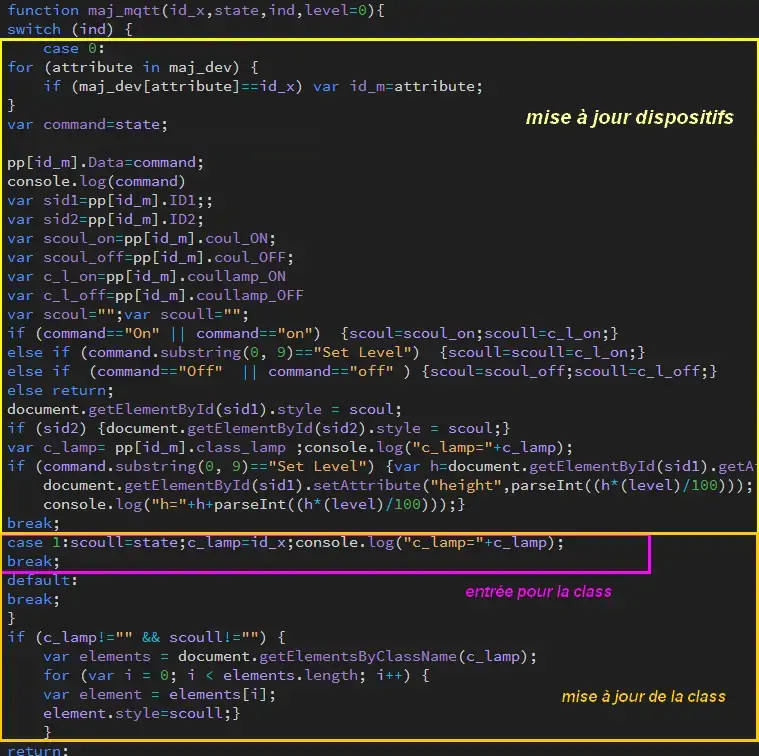

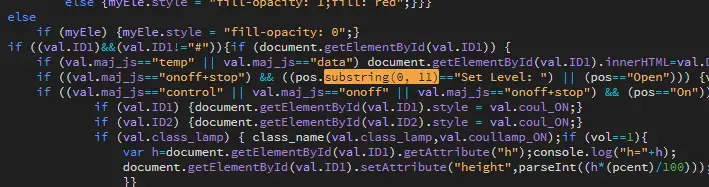

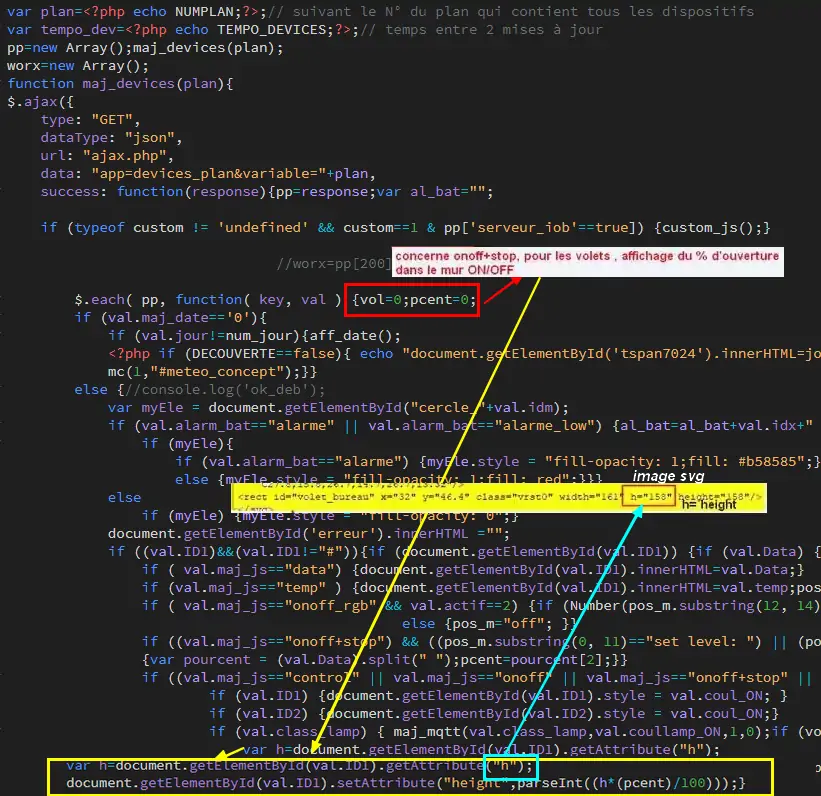

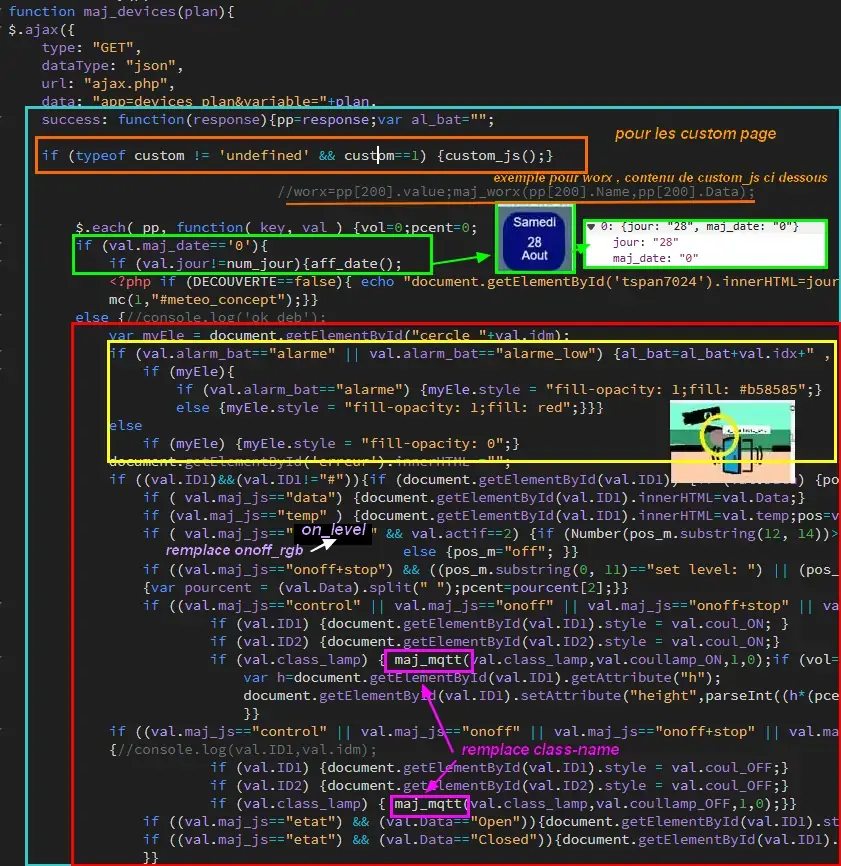

function maj_mqtt(id_x,state,ind,level=0){
switch (ind) {
     case 0:
for (attribute in maj_dev) {
     if (maj_dev[attribute]==id_x) var id_m=attribute;
}
var command=state;
pp[id_m].Data=command;
console.log(command)
var sid1=pp[id_m].ID1;;
var sid2=pp[id_m].ID2;
var scoul_on=pp[id_m].coul_ON;
var scoul_off=pp[id_m].coul_OFF;
var c_l_on=pp[id_m].coullamp_ON
var c_l_off=pp[id_m].coullamp_OFF
var scoul="";var scoull="";
if (command=="On" || command=="on")  {scoul=scoul_on;scoull=c_l_on;}
else if (command.substring(0, 9)=="Set Level")  {scoull=scoull=c_l_on;}
else if  (command=="Off"  || command=="off" ) {scoul=scoul_off;scoull=c_l_off;}
else return;
document.getElementById(sid1).style = scoul;
if (sid2) {document.getElementById(sid2).style = scoul;}
var c_lamp= pp[id_m].class_lamp      ;console.log("c_lamp="+c_lamp);
if (command.substring(0, 9)=="Set Level") {var h=document.getElementById(sid1).getAttribute("h");
     document.getElementById(sid1).setAttribute("height",parseInt((h*(level)/100)));
     console.log("h="+h+parseInt((h*(level)/100)));}
break;
case 1:scoull=state;c_lamp=id_x;console.log("c_lamp="+c_lamp);
break;
default:
break;
}
if (c_lamp!="" && scoull!="") {
     var elements = document.getElementsByClassName(c_lamp);
     for (var i = 0; i < elements.length; i++) {
 var element = elements[i];
 element.style=scoull;}
     }
return;
}

explications:

2 parties dans ce script, la 1ère partie concerne la réception des évènements avec SSE (php ou node.js), la 2eme partie, la mise à jour des dispositifs

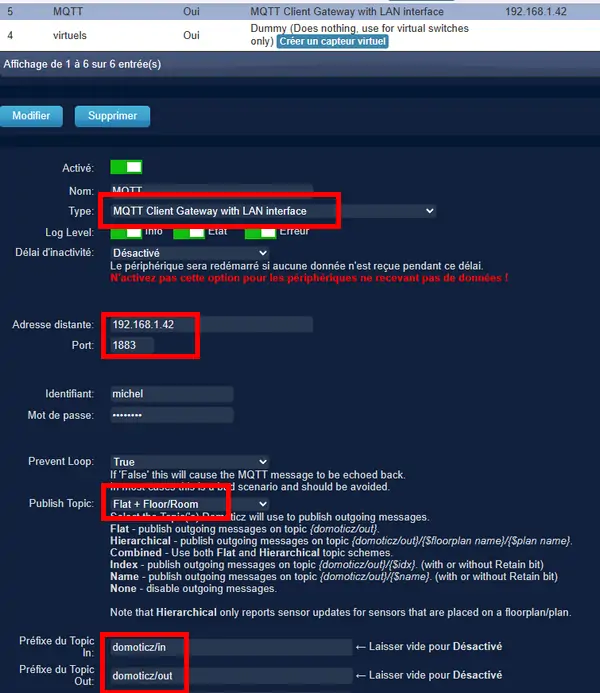

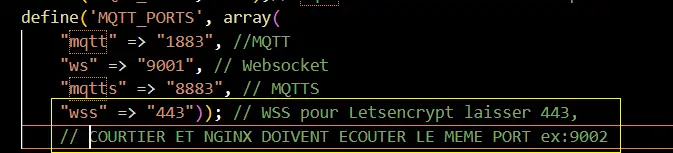

1.1.3.3 Solution temps réel MQTT Websocket

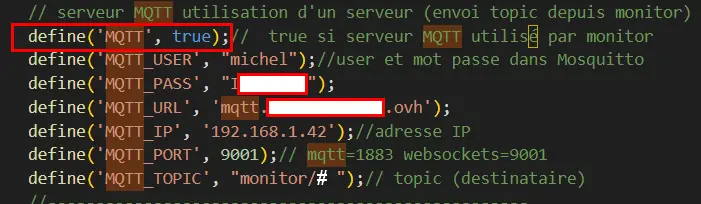

Définir MQTT sur true dans admin/config.php et renseigner les données concernant le serveur MQTT

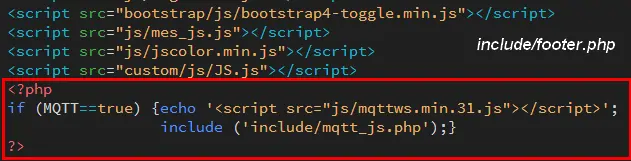

Dans admin/footer.php

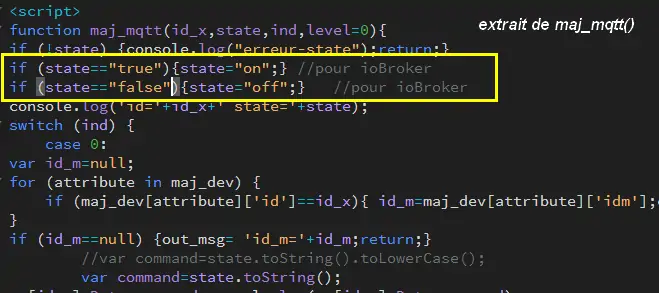

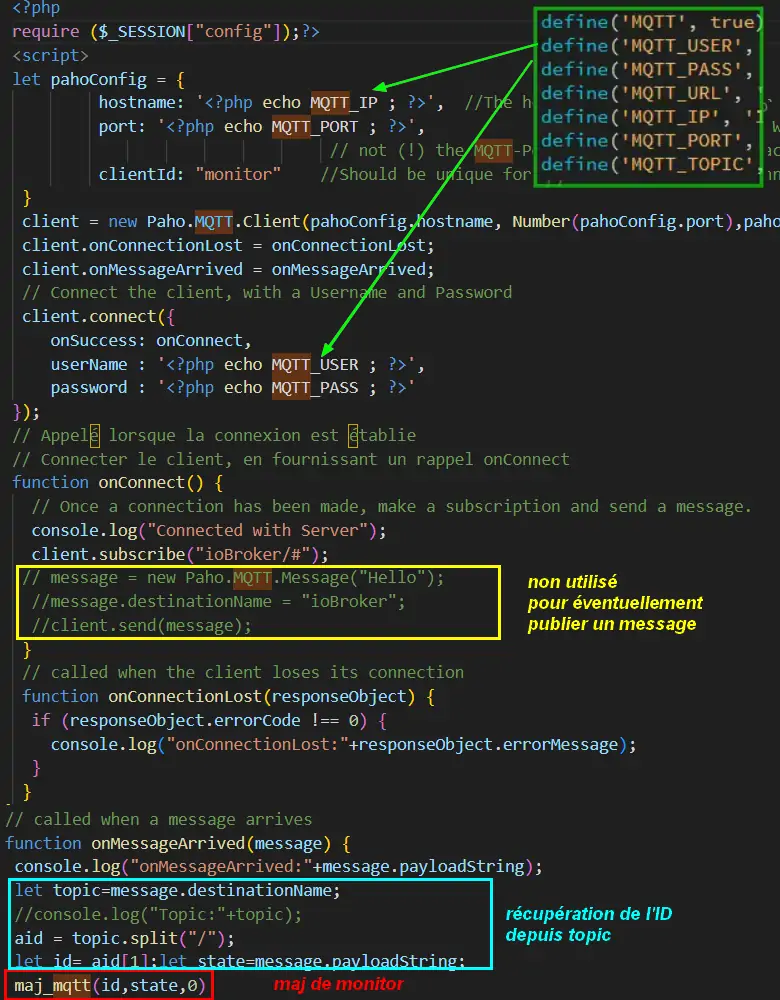

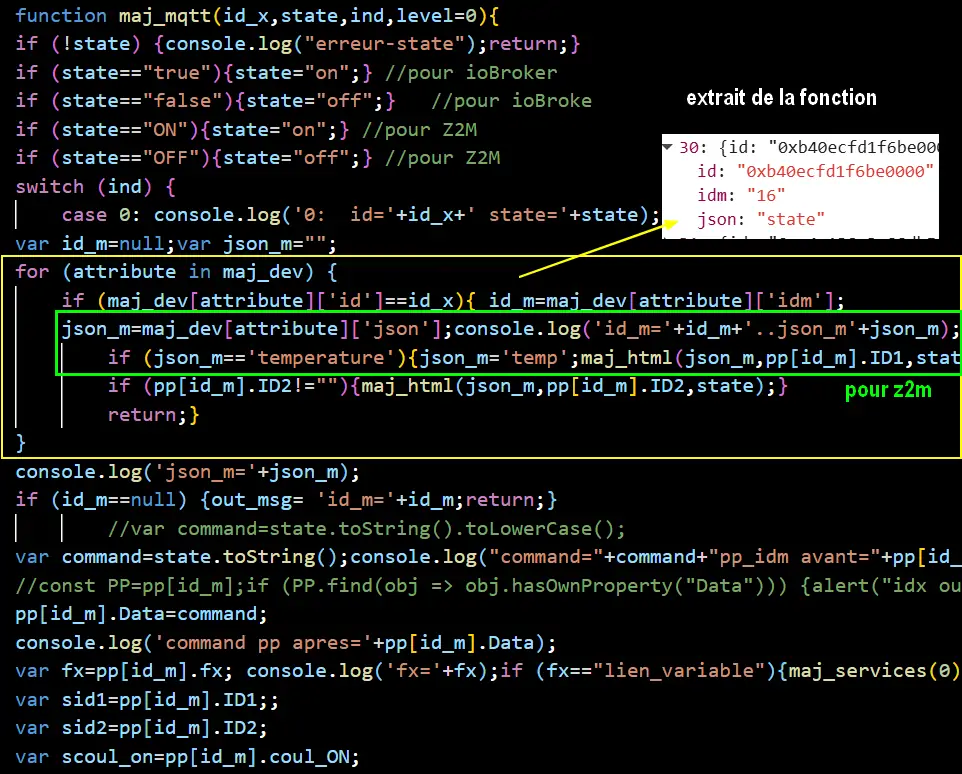

Extrait du fichieru admin/mqtt_js.php & de la fonction & maj_mqtt()

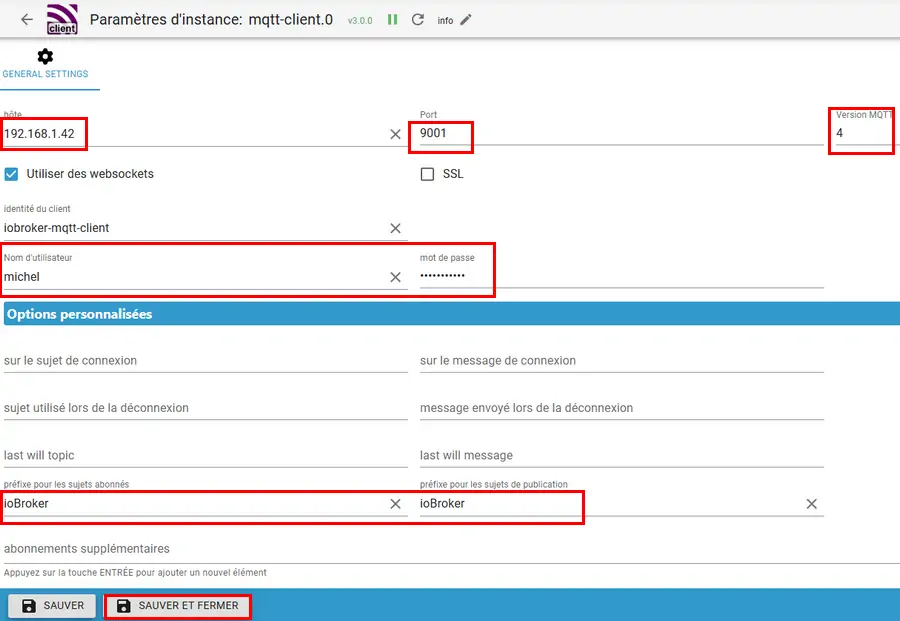

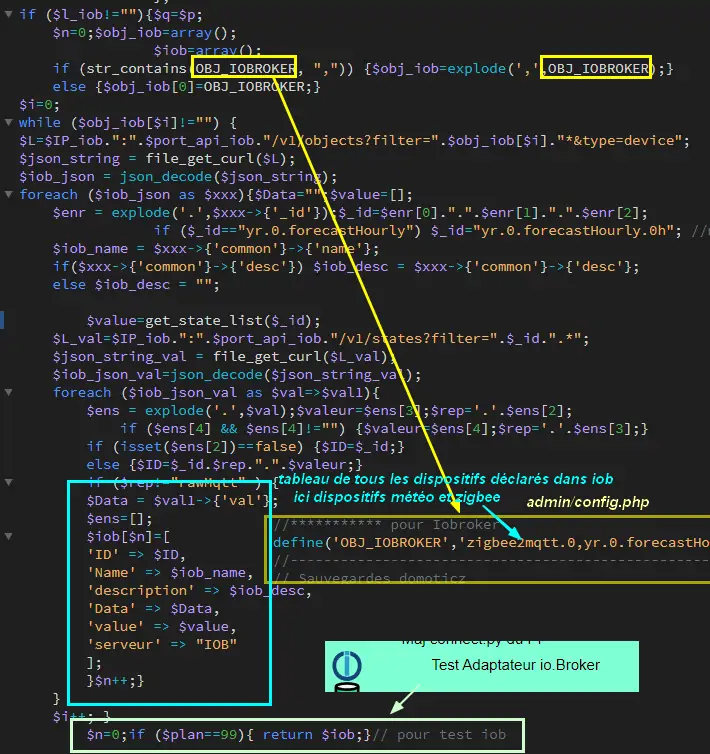

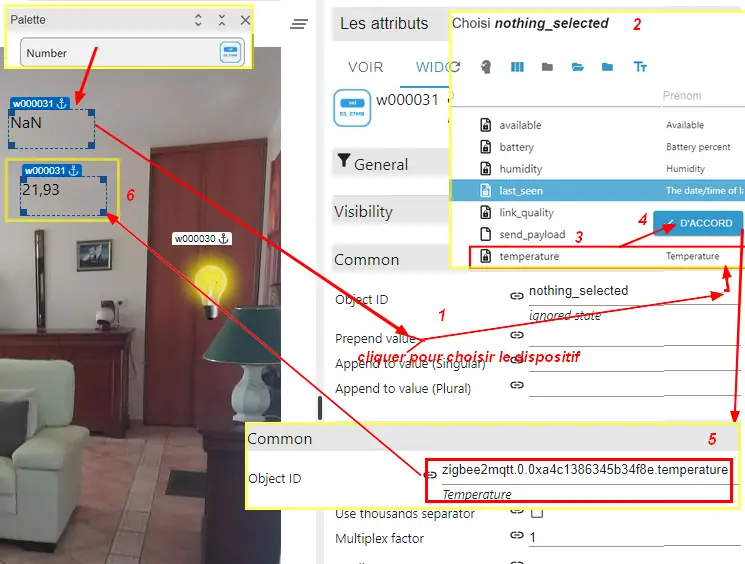

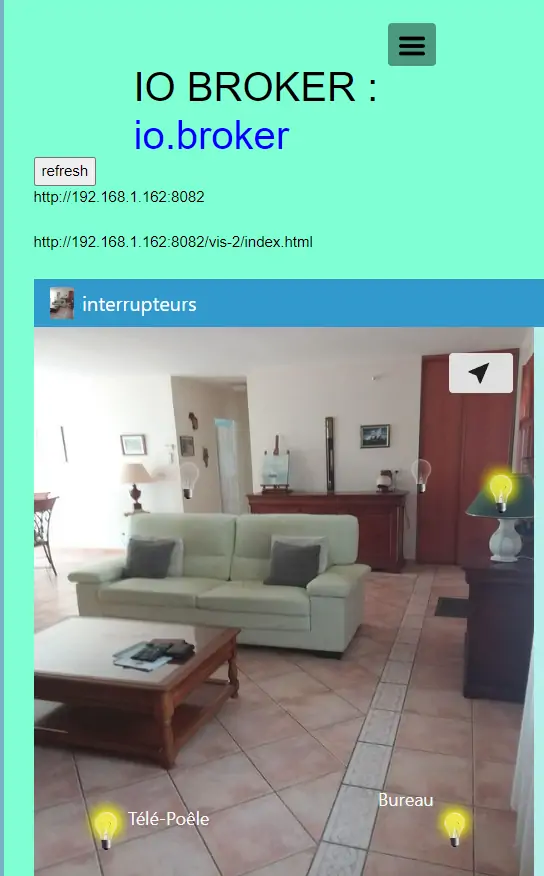

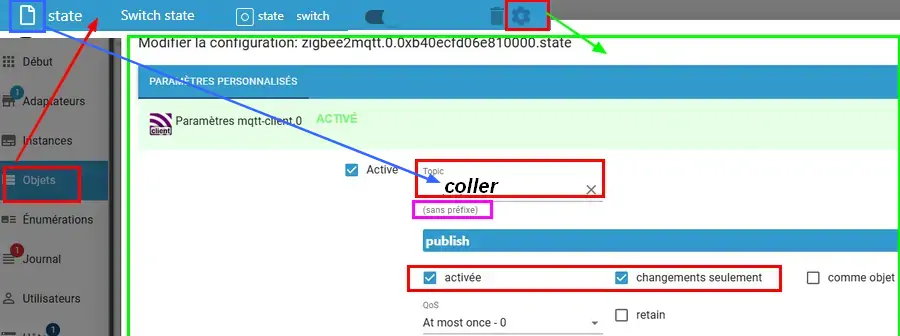

Exemple avec ioBroker

ioBroker.MQTT-CLIENT doit être installé

• Envoyer et recevoir des données

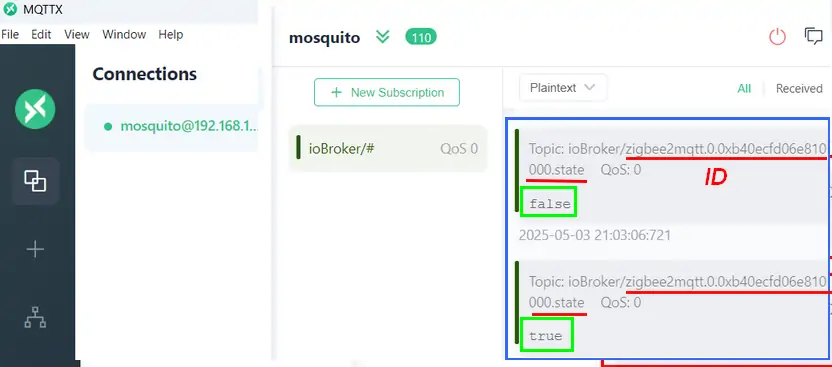

  Avec MQTTX



• Sur la console :



Note

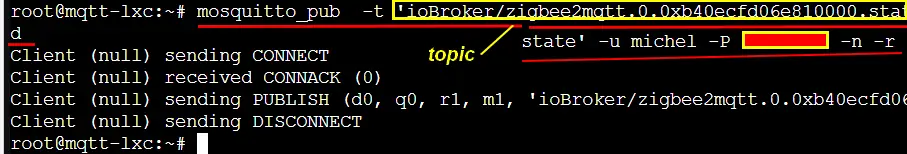

Pour supprimer les messages conservés depuis mosquitto:

mosquitto_pub -h nom d’hôte -t 'sujet' -u nom d’utilisateur -P mot de passe -n -r -d

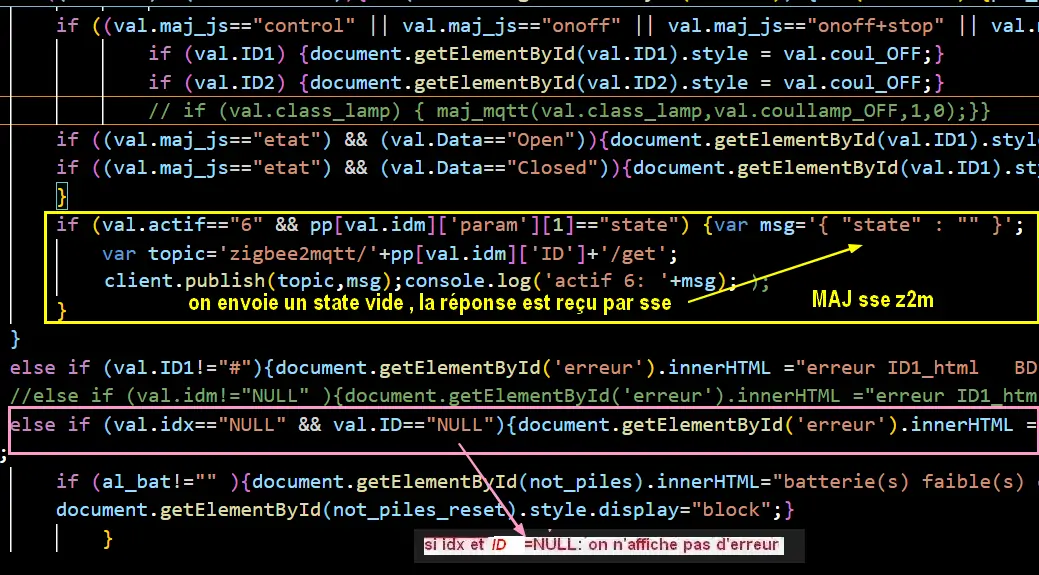

1.1.3.4 Solution temps réel MQTT Z2m

Voir le paragraphe 9.5 utilisation directe avec monitor

La mise à jour est directe entre monitor et Zigbee2mqtt

1.1.4 Autres données

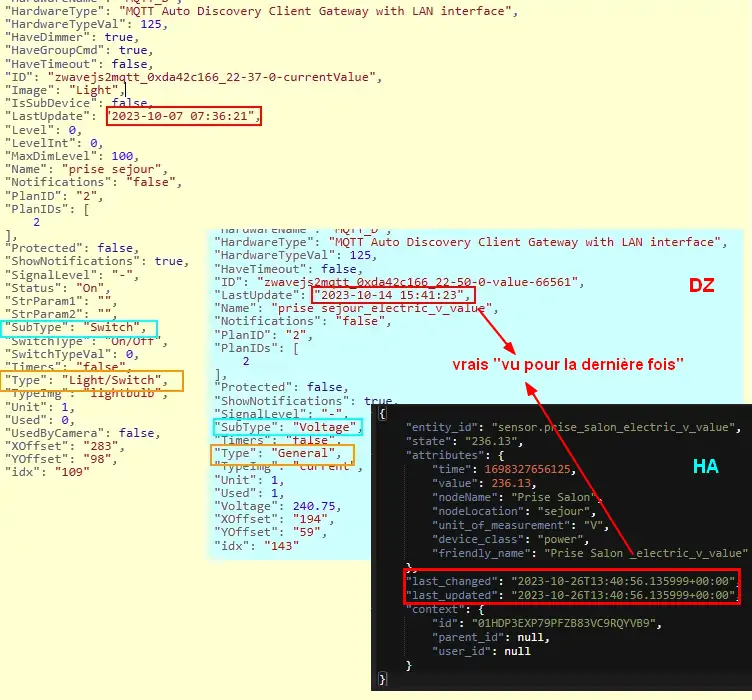

Choisir Idx de Domoticz ou idm de monitor ?

Note

Pour une première installation avec Domoticz, choisir idx ; pour une réinstallation de Domoticz, il sera alors préférable de choisir idm pour éviter de renommer tous les dispositifs dans les images svg

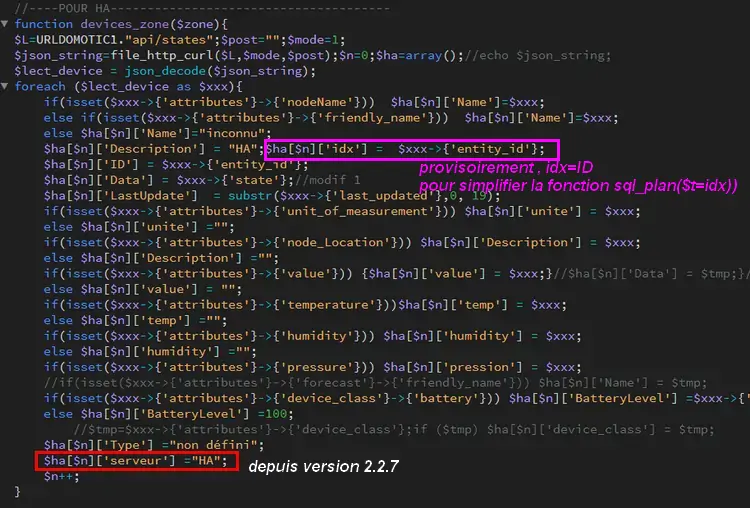

Pour une installation avec HA , idm , il n’existe pas d” Idx, choisir idm et laisser vide “NUMPLAN”.

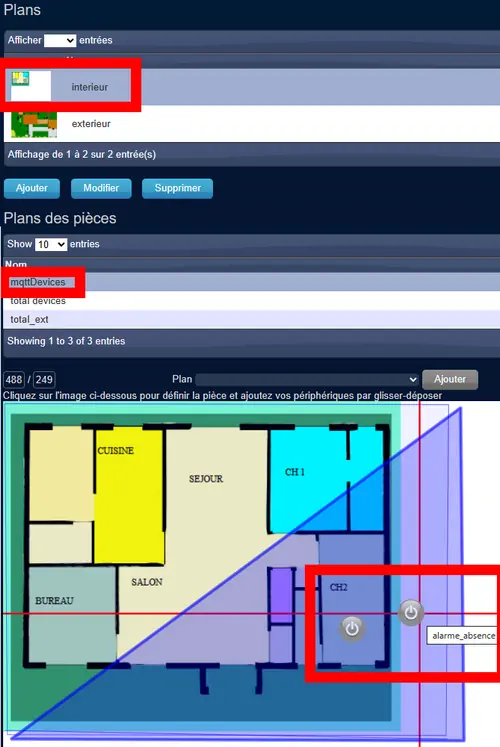

La création d’un plan qui regroupe les dispositifs sur Domoticz est nécessaire : noter le N° du plan (NUMPLAN)

// choix ID pour l'affichage des infos des dispositifs
// idx : idx de Domoticz    (dans ce cas ,
//     en cas de problème il faudra renommer tous les dispositifs
//     dans monitor au lieu de la DB)
define('CHOIXID','idm');// DZ:idm ou idx ; HA : idm uniquement
define('NUMPLAN','2');//DZ uniquement: n° du plan regroupant tous les capteurs

Paramètres de la base de données :

// parametres serveur DBMaria
define('SERVEUR','localhost');
define('MOTDEPASSE','<MOT PASSE>');
define('UTILISATEUR','michel');
define('DBASE','monitor');

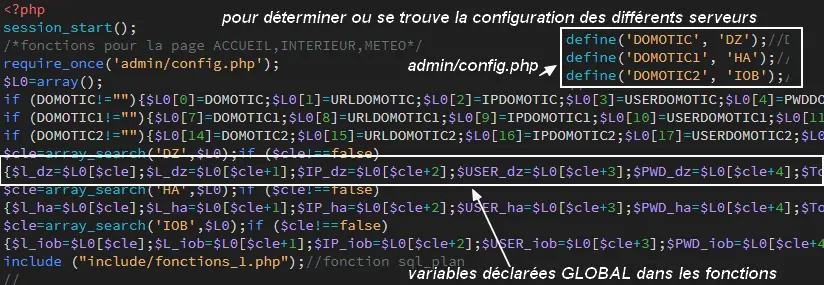

Paramètres pour Domoticz , HA ou IoBroker:

// Domoticz ou HA ou iobroker
define('DOMOTIC', 'DZ');//domaine//DZ ou HA ou IOB ou "" (non utlisé)
define('DOMOTIC1', 'HA');//DZ ou HA ou IOB ou ""
define('DOMOTIC2', 'IOB');//DZ ou HA ou IOB ou ""
// URL HTTPS
define('URLDZ', 'https://domoticz.la-truffiere.ovh');
define('URLHA', 'https://ha.la-truffiere.ovh');
define('URLIOB', array(
 0 => "https://iobroker.la-truffiere.ovh",  // serveur config
 1 => "https://iobweb.la-truffiere.ovh"  )); // serveur web
//
define('IPDOMOTIC', '192.168.1.142');//ip
define('USERDOMOTIC', 'michel');//user du serveur,répertoire :home/user
define('PWDDOMOTIC', '');//mot passe serveur
define('URLDOMOTIC', 'http://192.168.1.76:8086/');//url
define('DOMDOMOTIC', 'https://*************');//domaine
define('TOKENDOMOTIC', '');//TOKEN ou BEARER
define('IPDOMOTIC1', '');//ip 2emme serveur Domotique
define('USERDOMOTIC1', 'michel');//user du serveur,répertoire :home/user
define('PWDDOMOTIC1', '');//mot passe serveur
define('URLDOMOTIC1', 'http://192.168.1.5:8123/');//url ex:http://192.168.1.5:8123/
define('DOMDOMOTIC1', 'https://***********');//domaine
define('TOKEN_DOMOTIC1',"eyJhb*****************************************************************2k");
define('IPDOMOTIC2', '192.168.1.162');//ip 3emme serveur Domotique
define('USERDOMOTIC2', 'michel');//user du serveur,répertoire :home/user
define('PWDDOMOTIC2', 'Idem4546');//mot passe serveur
define('URLDOMOTIC2', 'http://192.168.1.162:8081/');//url ex:http://192.168.1.104:8081/
define('TOKEN_DOMOTIC2',"");
define('PORT_API_DOMO2','8093');//port de l'API éventuel
define('PORT_WEBUI_DOMO2','8082/vis-2/index.html');//port web UI et vis 2 et dossier éventuel
//*************modules et constantes  complémentaires Domoticz
define('NUMPLAN','2');//DZ uniquement: n° du plan regroupant tous les capteurs
define('VARTAB', 'admin/connect/string_tableaux.lua');//
define('CONF_MODECT', 'admin/string_modect.json');
//*********** pour Iobroker
define('OBJ_IOBROKER','zigbee2mqtt.0,yr.0.forecastHourly,worx.1');// séparer les objets par une virgule,yr.0.forecastHourly.0h
//-----------------------------------------------------------
// Sauvegardes domoticz
define('FICVARDZ','var_dz');//fichier json sauvegarde des variables

Avertissement

les variables ci-dessus , VARTAB, CONF_MODECT ne sont à déclarer ici que si elles sont utilisées dans un fichier

Paramètres divers

//Constantes diverses
//Raspberry
define('IPRPI', '192.168.1.8');//IP du Raspberry
define('LOGIN_PASS_RPI', '<USER>:<PASS>');
define('MSMTPRC_LOC_PATH', '/var/www/html/monitor/scripts/');//copie config serveur mail
define('MOD_PYTHON_FILE', '/var/www/monitor/admin/connect/mod.json');//liste des modules Python
$file = '/var/www/monitor/admin/connect/connect.py';// ajout domaine dans connect.py
$current = file_get_contents($file);
if (str_contains($current, 'domaine')===false ){
$current = $current."domaine='".URLMONITOR."'\n"; // pour les maj
file_put_contents($file, $current);}

Le programme démarre avec 3 pages :

• Accueil

• Plan intérieur

• Page d’administration, pour afficher cette page, le mot de passe est obligatoire : par défaut « admin ».

Note

pour afficher d’autres pages existantes dans le programme, modifier la configuration.

• à partir de la page administration

• avec un éditeur (le fichier à modifier: :green:”admin/config.php”

Les autres pages concernent l’alarme, un mur de caméras, …

1.2 - Les fichiers PHP, les styles, le javascript

1.2.1 - à la racine du site :

voir ce paragraphe : 0.4 Le serveur http de NGINX

Complément d’informations concernant « fonctions.php »:

voir le fichier à jour sur Github : https://raw.githubusercontent.com/mgrafr/monitor/main/fonctions.php

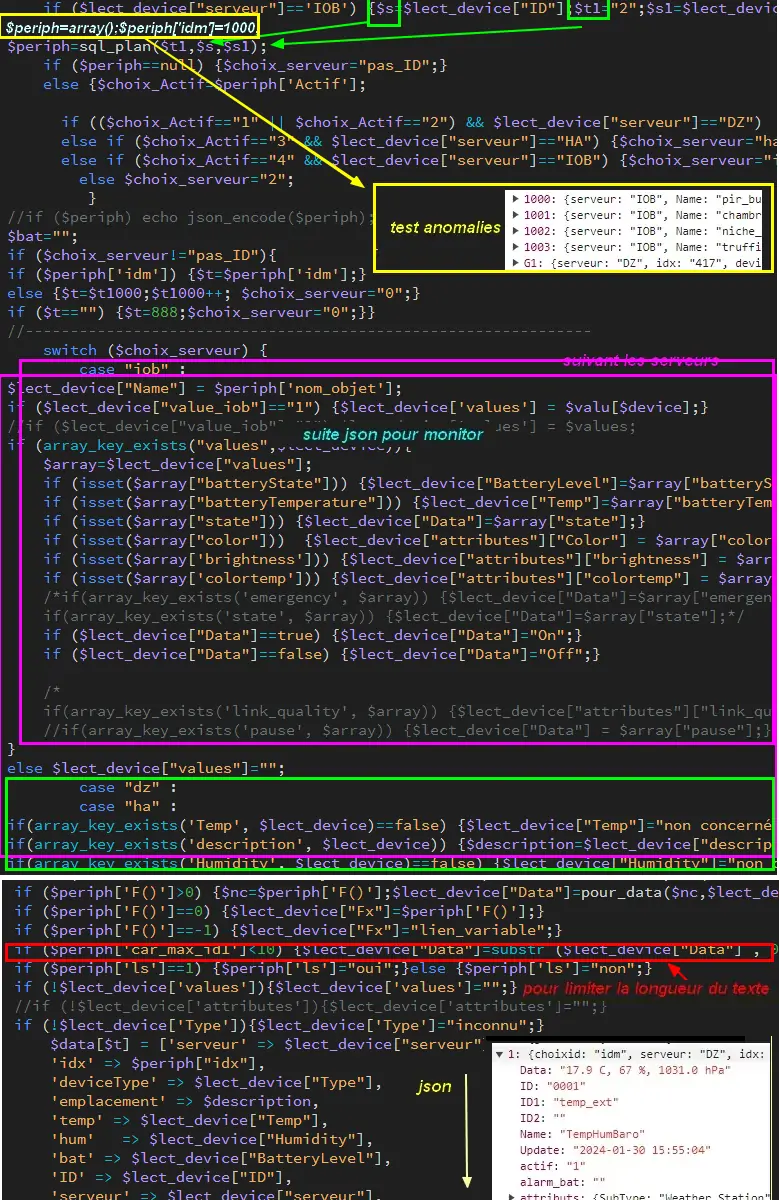

Principales fonctions contenues dans ce fichier :

function file_http_curl

1.2.1.1 status_variables , devices_zone et device_plan

function status_variables

Pour récupérer les valeurs des variables de Domoticz et HA

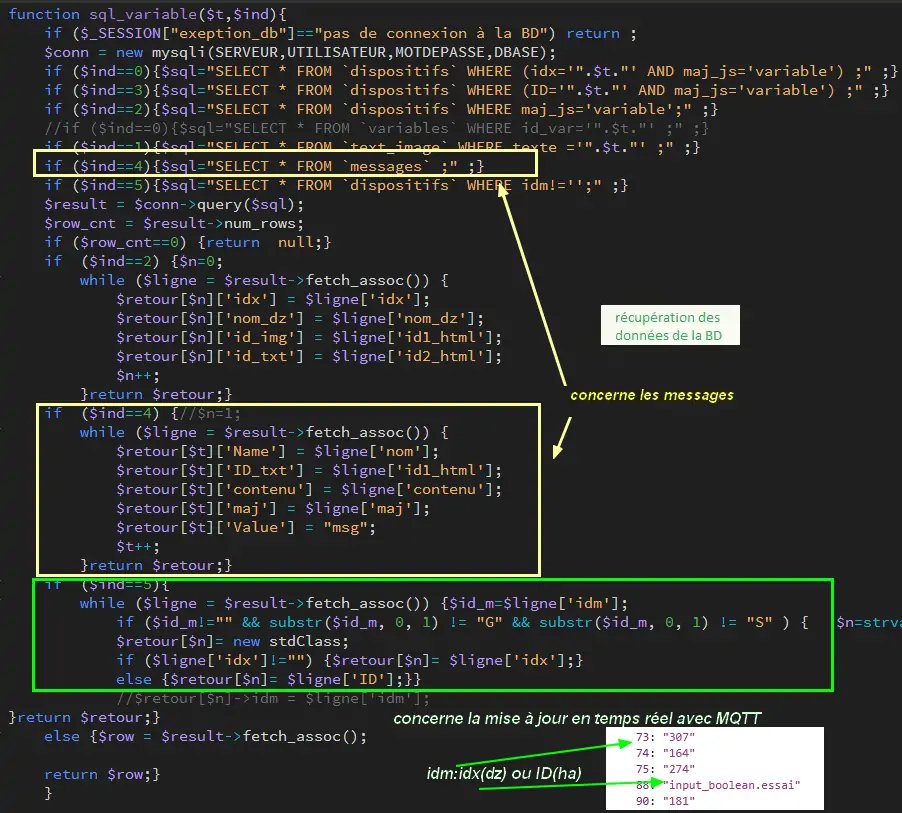

fonctions maj_variable et sql_variable

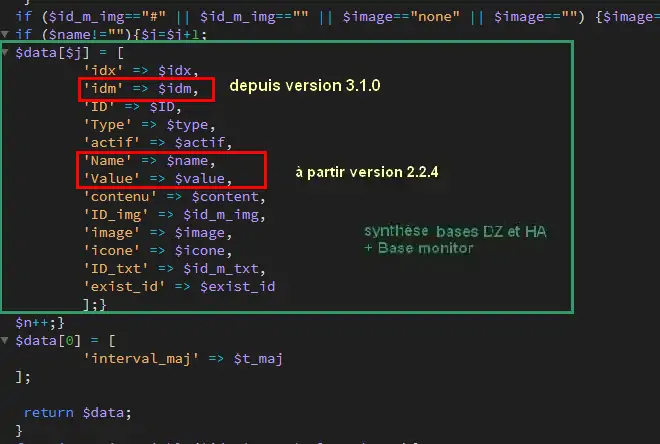

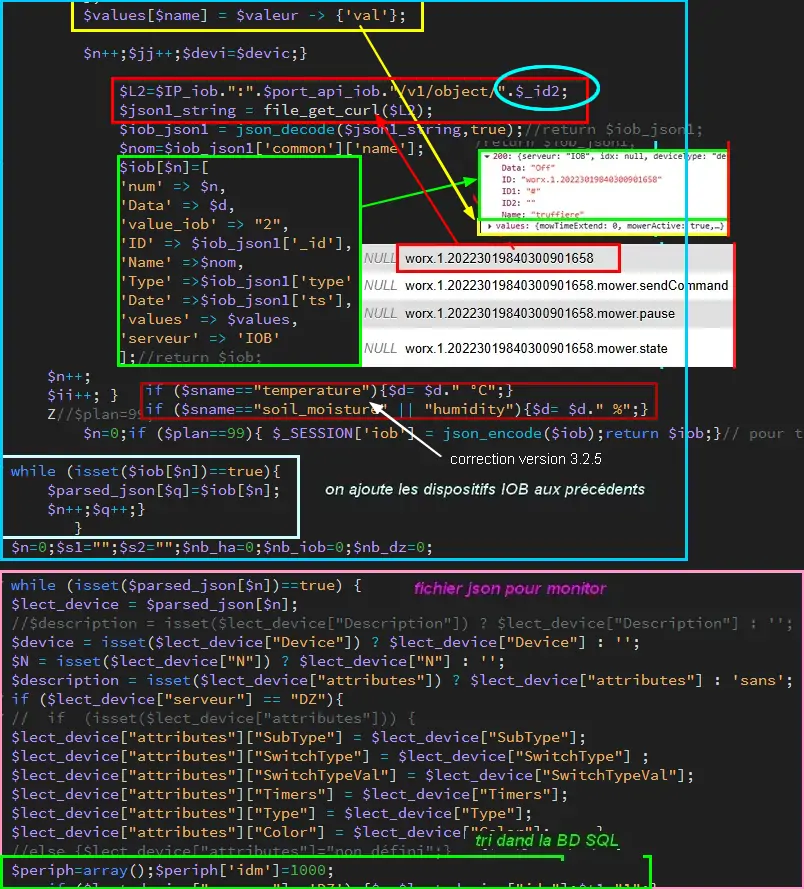

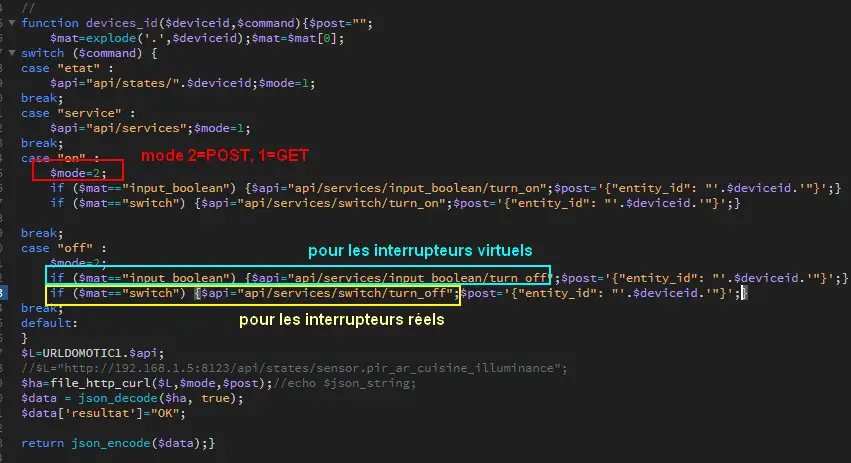

function devices_zone

API HA pour récupérer les valeurs des dispositifs

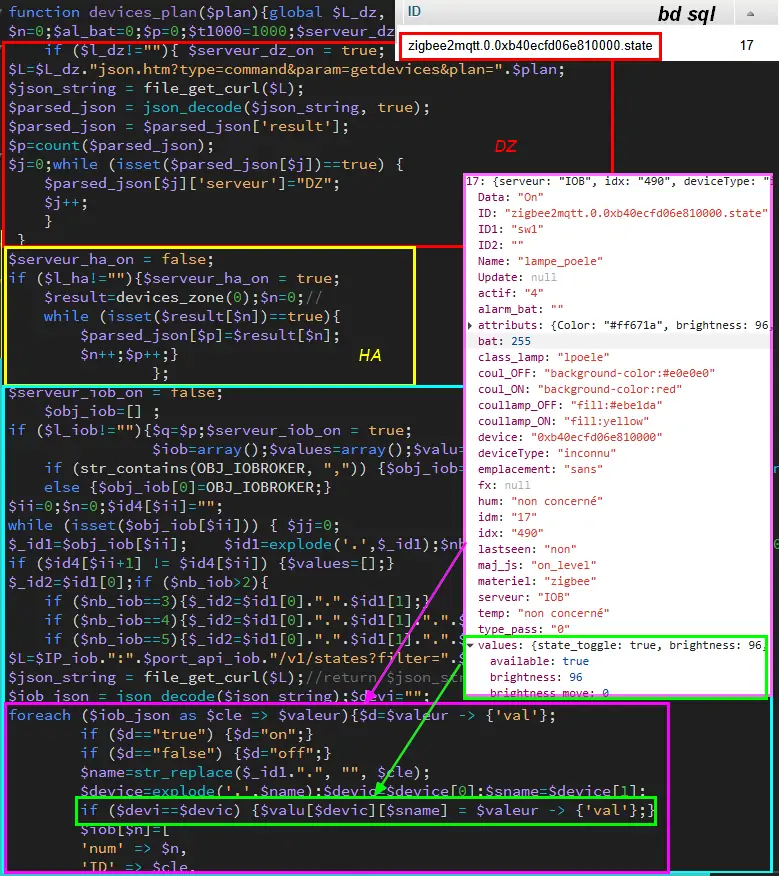

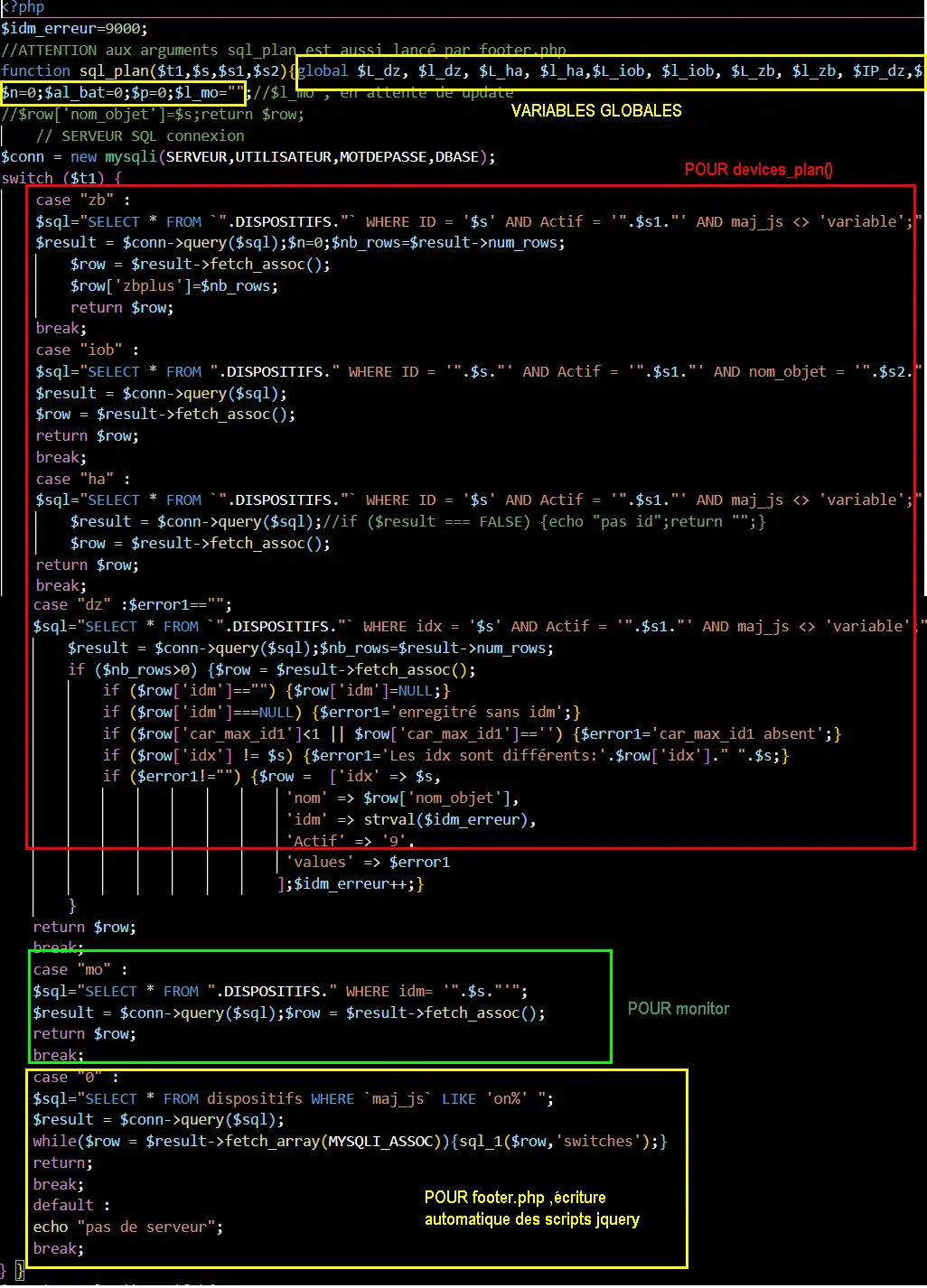

function devices_plan et function sql_plan()

API Domoticz pour les devices : les dispositifs doivent être placés dans un plan; celui-ci peut se résumer à un rectangle ou un carré

Important

plan Domoticz

Le mode plan consiste à définir des salles et y placer différents périphériques; l’avantage de ce mode c’est que l’api peut envoyer des données concernant tous les dispositifs dun plan.

Plusieurs plans peuvent être crées mais l’un d’eux doit regrouper tous les dispositifs utilisés par monitor.

Maj de la date

si la tablette reste allumée en permanence,la date ne sera pas mise à jour en absence de rafraichissement

On crée un maj_date=0 avec lequel la maj sera forcée (voir la fonction maj_devices(plan) dans footer.php)

$data[0] = ['jour' => date('d'),
            'maj_date' => '0'];

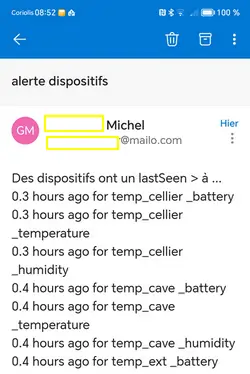

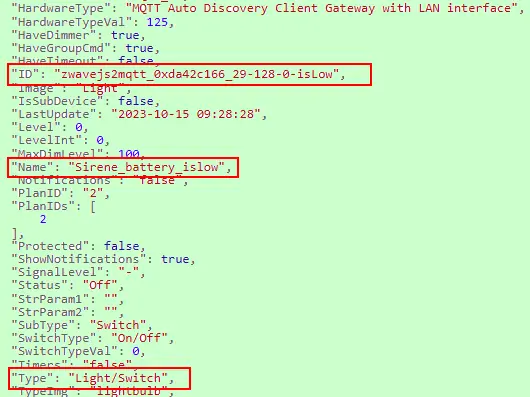

Maj état des piles des dispositifs

$abat="0";
if ($al_bat==0) $abat="batterie_forte";
if ($al_bat==1) $abat="batterie_moyenne";
if ($al_bat==2) $abat="batterie_faible";
$val_albat=val_variable(PILES[0]);
if ($abat != $val_albat) maj_variable(PILES[0],PILES[1],$abat,2);

1.2.2 les styles css

https://raw.githubusercontent.com/mgrafr/monitor/main/css/mes_css.css https://raw.githubusercontent.com/mgrafr/monitor/main/css/jquery-ui.css

Fichier mes_css.css , extrait :

/*interieur*/
#linky{position: relative;top: -250px;left: 600px;width: 60px;}
#th_ext_cuis{position: relative;top: -747px; left: 170px; width: 50px;}
#temp_ext_cuisine{font-size: 8px; color: black;}
#voltage{position: absolute;top: -30px;right: -20px;width: 200px;}
.meteo_concept_am  {display: inline;width: 150px;margin-left: -20px;}
#meteo_concept_am{position: relative;top: 20px;margin-left: -20px;}
#meteo_concept{position: relative;top: 10px;}
.image_met{width:80px;margin-left: -15px;}
.icone_vent{width: 40px;margin-left: 0;margin-top: -20px;}
.vvent{font-family: Arial;font-size: 15px;margin-left: 0;
/* MediaQueries
/* Large devices (Large desktops 768px and up) */
@media (min-width:768px) {img#cam1,img#cam2,img#cam3,img#cam4,img#cam5,img#cam6,img#cam7,img#cam8,img#cam9{width: 450px;}
        .modal-lg {width: 740px;}.cam {margin-left: 100px;}.fond_date {right: -270px;}body {max-width: 768px;margin: 0 auto;background-color: #79afbf;}
 .menu-link {left: 50%;top: 50px;}#bar_pression{top: -750px;left: 450px;}.txt_ext{left:100px;}.modal {left: -100px;}
        .modal_param {left: 200px;   }.modal-dialog {width:740px;} }

1.2.2.1 styles CSS communs à toutes les pages

#interieur, #exterieur, #meteo, #alarmes,#commandes,#murcam ,#murinter,#app_diverses,#graphiques,#admin, #zigbee, #zwave, #dvr, #nagios,#spa,#recettes{
  width: 100%;height: 1120px;padding: 80px 0;min-height: 100%;position: relative;color: #000;top: 350px;z-index:-20;overflow: auto;}
#interieur, #exterieur,#alarmes,#commandes,#murcam ,#murinter,#app_diverses,#admin, #zigbee, #zwave, #dvr, #nagios,#spa,#recettes{
  background-color: aquamarine;}

1.2.3 – Le javascript

1.2.3 a - Les fichiers footer.php , voir ce script 1.3.5 les scripts JavaScript

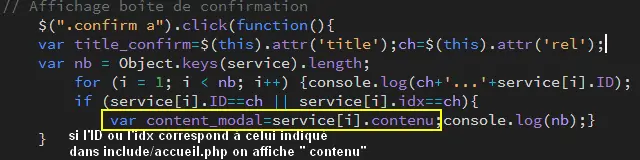

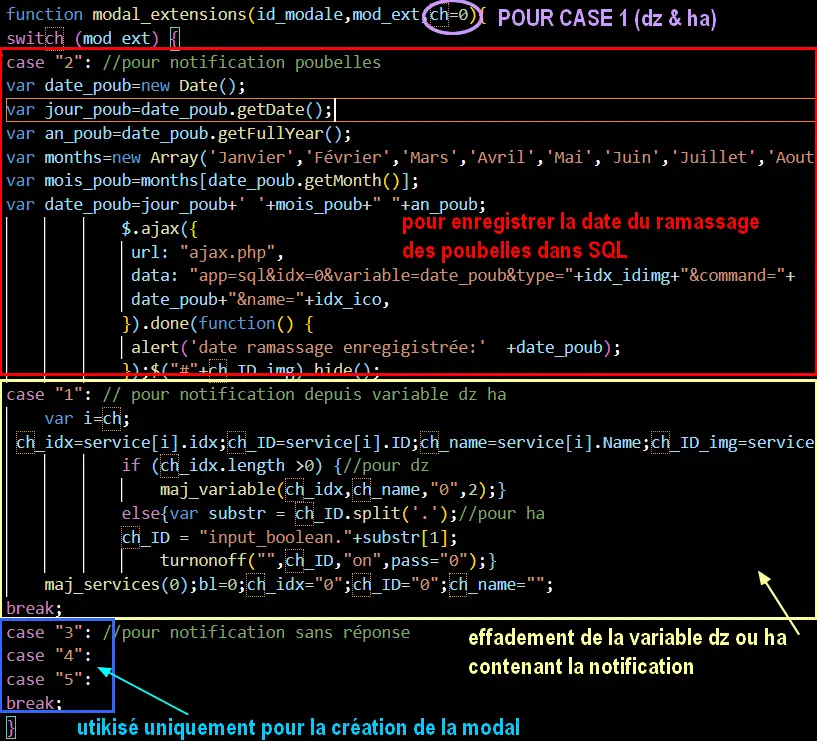

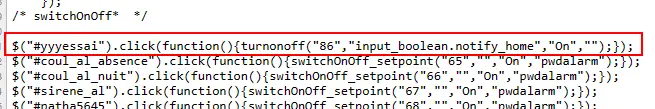

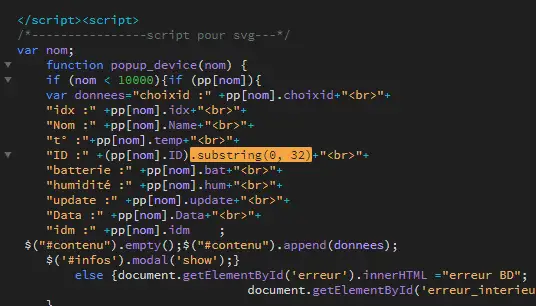

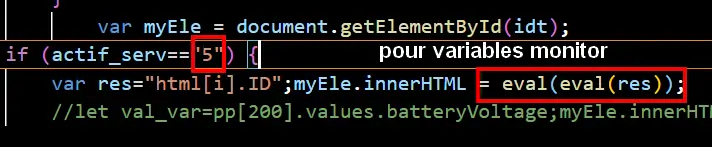

1.2.3 b - le fichier mes_js.js : scripts principaux ,

fichier complet : https://raw.githubusercontent.com/mgrafr/monitor/main/js/mes_js.js

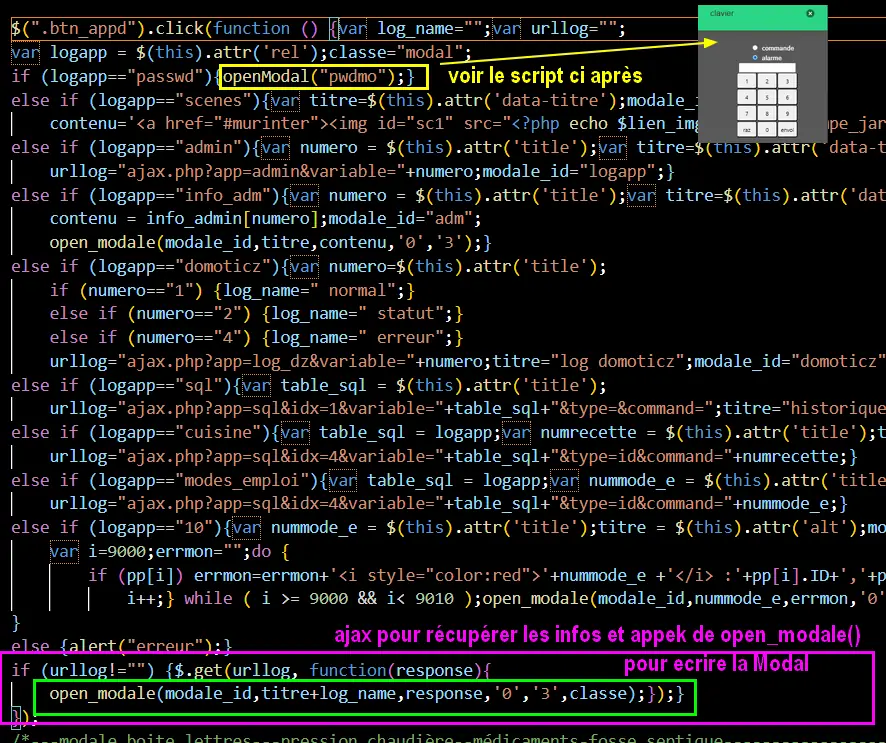

virtual keypad

 /*Minimal Virtual Keypad
 $(document).ready(function () {
const input_value = $("#password");
var pwd,nameid;
//disable input from typing
$("#password").keypress(function () {
 return false;
});
.......

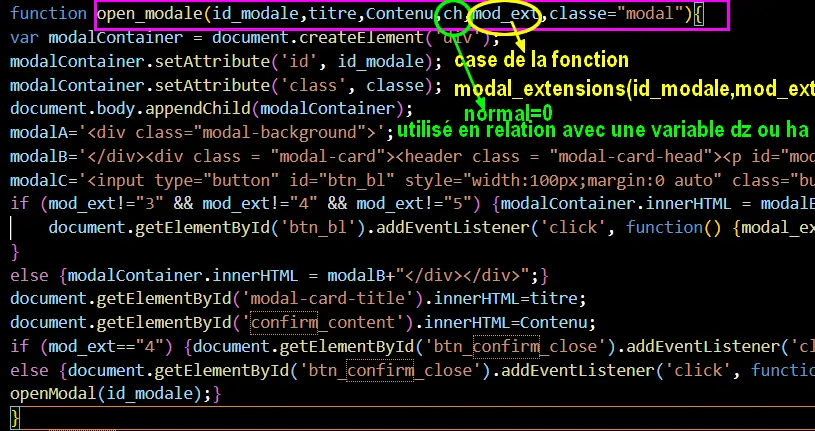

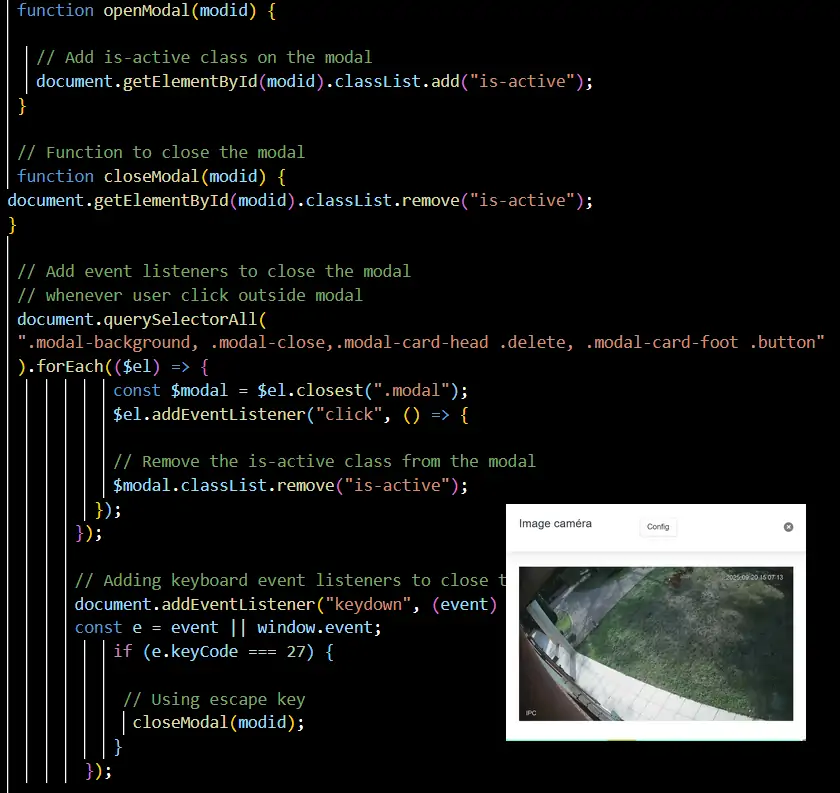

fenêtre modale BULMA

1.3 Les fichiers principaux dans /include

1.3.1 entete_html.php

https://raw.githubusercontent.com/mgrafr/monitor/main/include/entete_html.php

<!DOCTYPE html>
<html lang="fr">
     <head>
             <meta charset="utf-8">
             <title>monitor-domoticz | by michel Gravier</title>
             <meta name="description" content="Domotique">
             <!-- Mobile Meta -->
             <meta name="viewport" content="width=device-width, initial-scale=1.0">
             <!-- Favicon  racine du site -->
             <link rel="shortcut icon" href="<?php if (substr($_SERVER['HTTP_HOST'], 0, 7)=="192.168") echo '/monitor'.FAVICON;else echo FAVICON; ?>">
             <!-- mes css  dossier css -->
             <link href="bulma/css/bulma.min.css" rel="stylesheet">
             <link href="css/mes_css.css?9" rel="stylesheet">
             <link href="custom/css/styles.css?4" rel="stylesheet">
             <link rel="stylesheet" href="css/jquery-ui.min.css">
             <!-- icones  racine du site -->
             <link rel="apple-touch-icon" href="iphone-icon.png"/>
             <link rel="icon" sizes="196x196" href="logo_t.png">
             <link rel="icon" sizes="192x192" href="logo192.png">
     </head>
<?php

Le HTML du navigateur :

1.3.2 Test de la base de données, test_db.php

https://raw.githubusercontent.com/mgrafr/monitor/main/include/test_db.php

 <?php
 echo '<textarea id="adm1" style="height:'.$height.'px;" name="command" >';
 echo "test....BD: ";
 // Create connection
 $con = new mysqli(SERVEUR, UTILISATEUR, MOTDEPASSE);
 // Check connection
 if ($con->connect_error) {   die("Pas de connexion au serveur: " . $con->connect_error);$_SESSION["exeption_db"]="pas de connexion à la BD";}
 else echo " connection au serveur OK , ..";
 $conn = new mysqli(SERVEUR, UTILISATEUR, MOTDEPASSE, DBASE);
 if ($conn->connect_error) { die("Verifier le nom de la BD: " . $conn->connect_error);$_SESSION["exeption_db"]="pas de connexion à la BD";}
 echo " connection à la BD OK , ..";$_SESSION["exeption_db"]="";
 echo "connexion terminée , ..";
?>

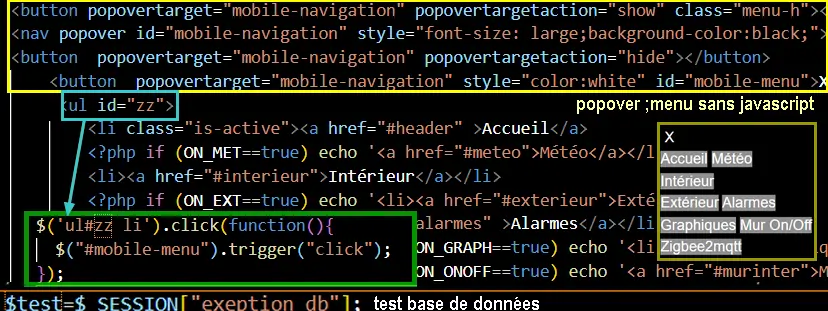

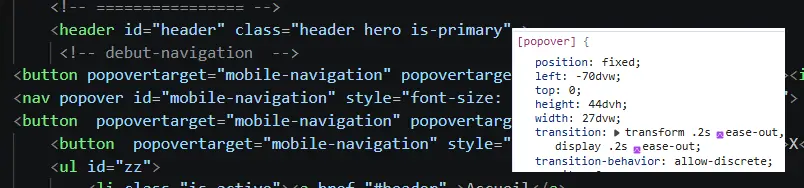

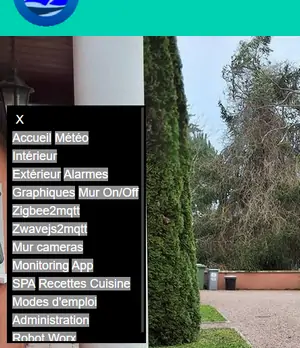

1.3.3 le menu, header.php

les pages configurées avec config.php sont ajoutées automatiquement au menu

https://raw.githubusercontent.com/mgrafr/monitor/main/include/header.php

Extrait:

<!-- header start -->
             <!-- ================ -->
             <header id="header" class="header hero is-primary" >
      <!-- debut-navigation  -->
     <button popovertarget="mobile-navigation" popovertargetaction="show" class="menu-h"><img src="images/menu-alt.svg" style="width:30px;position:fixed" alt="menu"/>          </button>
     <nav popover id="mobile-navigation" style="font-size: large;background-color:black;">
     <button  popovertarget="mobile-navigation" popovertargetaction="hide"></button>
     <button  popovertarget="mobile-navigation" style="color:white" id="mobile-menu">X</button>
             <ul id="zz">
                     <li class="is-active"><a href="#header" >Accueil</a>
                     <?php if (ON_MET==true) echo '<a href="#meteo">Météo</a></li>';?>
                     <li><a href="#interieur">Intérieur</a></li>
                     <?php if (ON_EXT==true) echo '<li><a href="#exterieur">Extérieur</a>';?>
                             <a href="#alarmes" >Alarmes</a></li>
                             <?php if (ON_GRAPH==true) echo '<li><a href="#graphiques">Graphiques</a>';?>
                             <?php if (ON_ONOFF==true) echo '<a href="#murinter">Mur On/Off</a></li>';?>
                             <?php if (ON_ZIGBEE==true) echo '<li><a href="#zigbee">Zigbee2mqtt</a>';?>
                             <?php if (ON_ZWAVE==true) echo '<a href="#zwave">Zwavejs2mqtt</a></li>';?>
                             <?php if (ON_MUR==true) echo '<li><a href="#murcam">Mur cameras</a></li>';?>echo '<li class="zz"><a href="#graphiques">Graphiques</a>
...

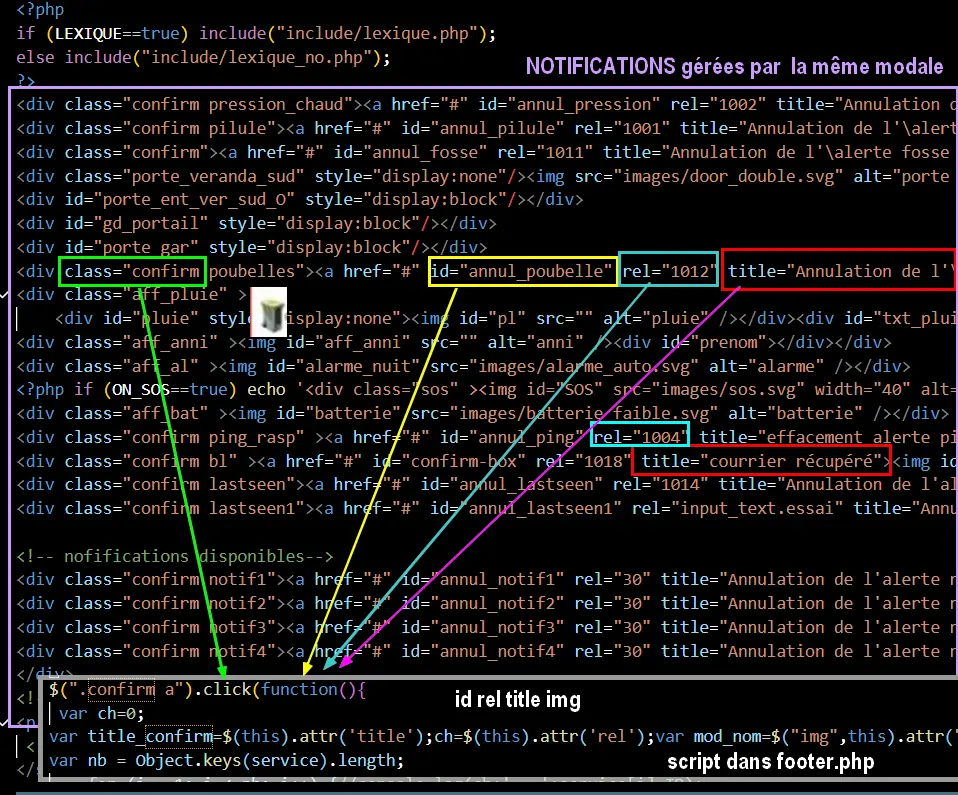

1.3.4 la page d’accueil avec les notifications , accueil.php

https://raw.githubusercontent.com/mgrafr/monitor/main/include/accueil.php

Le HTML:

<section id="accueil" class="hero is-fullheight is-dark">
     <div class="banner-image"></div>
             <div class="columns temp_accueil">
                     <div class="column is-11 has-text-centered" >
                             <h3 class="text-c">Température<span style="color:cyan"> Extérieure</span></h3>
                             <p class="text-c coultemp">En ce moment , il fait :<span id="temp_ext" ></span></p>
                             <p class="text-center">T° ressentie :<span id="temp_ressentie" style="color:#ffc107;"></span></p>
                     </div>
             </div>
<?php $domaine=$_SESSION["domaine"];
if ($domaine==URLMONITOR) $lien_img="/";
if ($domaine==IPMONITOR) $lien_img="/monitor/";
?>
<div class="icones_not">
 <button type="button"  class="aff_info">
     <a href="javascript:void(0);" onclick="openModal('lexique');" >
...

Important

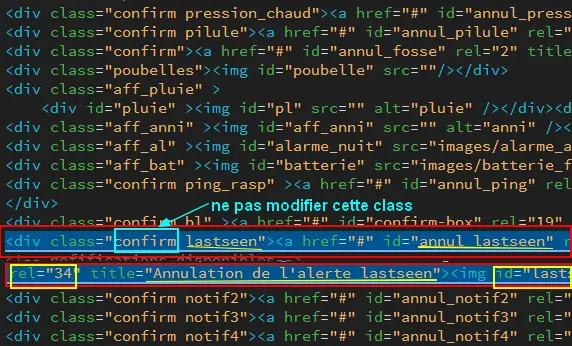

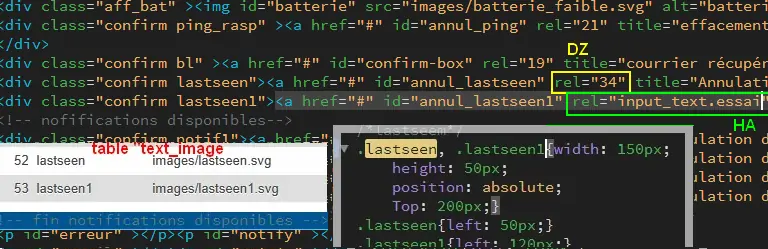

Pour ajouter des notifications, des icones perso, sur la page d’accueil, transférer la page vers /custom/php/

Pour faciliter les mises à jour, toutes les ajouts perso doivent se trouver dans le répertoire /custom

1.3.5 les scripts JavaScript

dans la page footer.php : https://raw.githubusercontent.com/mgrafr/monitor/main/include/footer.php

Extrait:

<!-- JavaScript files placées à la fin du document-->
<script src="js/jquery-4.0.0.min.js"></script>
<script src="js/jquery-ui.min.js"></script>
<script src="js/mes_js.js"></script>
<script src="js/jscolor.min.js"></script>
<script src="custom/js/JS.js?2"></script>
<?php
if ($l_zb!="") {echo '<script src="js/mqtt.min.js"></script>';}
if (ON_ZIGBEE==true) {echo '<script src="js/clipboard.min.js"></script>';}

1.3.5.1 rafraîchissements des données

voir dans ce même chapitre le § 1.1.3 maj en temps réel

1.3.5.1.a rafrichissement de la page avec une variable

Important

Obsolète sdepuis la version 4.1.3

La fonction pour le rafraichissement des données : à partir d’un changement d’état d’un dispositif, une variable est mise à « 1 » ;

monitor qui scrute en permanence cette valeur importe les données de tous les dispositifs si cette variable est à 1.

**Exemple pour Domoticz

Dans les scripts lua :

la variable:

1.3.5.1.b rafraichissement avec SSE

Dans Domoticz

• Soit on utilise une fonction qui appelle un script python si le serveur est sous Node.js

function send_topic(txt,txt1)
local sse = 'python3 userdata/scripts/python/sse.py '..txt..' '..txt1..' >>  /opt/domoticz/userdata/sse.log 2>&1' ;
print(sse);
os.execute(sse)
end

• soit on utilise l” API monitor si le serveur est sous PHP , voir ce § 0.12 API de monitor

Voir aussi

Voir le § 21.12.2.1 Depuis Domoticz

Dans Home Assistant

• Soit on utilise SSE avec un script python comme avec Domoticz mais python_script ne peut pas être utilisé car un seul import python est autorisé.Dans ce cas il faut utilisé pyscrypt et HACS; dans les cas simples la 2eme solution ci-dessous est à privilégier mais pour se familiariser avec Pyscript c’est un cas interressant. voir ce § 21.10.3 Python avec pyscript

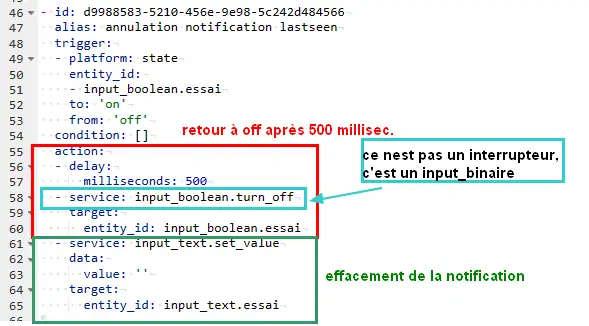

• Soit on crée une automation :

  . appelant le service shell_command pour un serveur Node.js

  . appelant le service rest_command pour un serveur PHP

shell_command:
    curl_sse:  "curl -X POST  -H 'Content-Type: application/json'  -d '{{ data }}' -s {{ url }}"
rest_command:
  monitor_2:
    url: "http://192.168.1.9/monitor/api/json.php?app=maj&id={{id}}&contenu={{state}}"

Voir aussi

Voir le § 21.12.2.2 Depuis Home Assistant

Avec Monitor, vérification de réception des messages:

Domoticz et Home Assistant sont tous deux connectés au serveur mosquitto, ils reçoivent les topics SSE.

1.3.5.1.c Le serveur SSE

Comme indiqué précédemment , 2 possibilites :

• Sous node.js , il peut être installé sur le serveur principal ou dans une VM ou dans un conteneur, 21.12.1 Installation: dans un conteneur LXC Proxmox

• Sous PHP , il peut être installé sur le serveur web de monitor, voir ce § 18.10 Installer un serveur SSE PHP

J’ai installé un serveur Node dans un conteneur LXC Proxmox.

1.3.5.2 Quelques infos supplémentaires

substring(0, 32) : affichage tronqué ID ZWAVE très long

substring(0, 11)== »Set Level

• La fonction maj_services récupère les valeurs de toutes les variables.

  utilisation de eval pour les variables monitor (Actif=5)



• La fonction maj_variable modifie la valeur d’une variable.

• La fonction maj_devices(plan) récupère les données des dispositifs

• La fonction maj_mqtt((id_x,state,ind,level=0) modifie en temps réel l’état des dispositifs (voir sse)

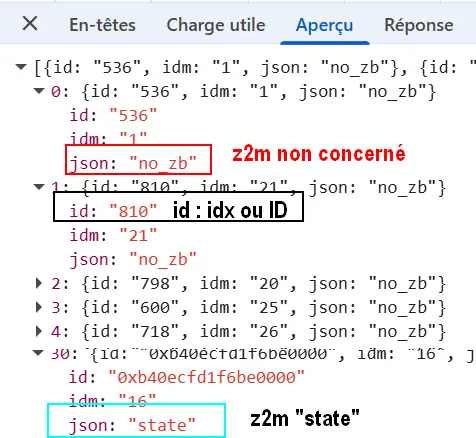

• La fonction json_idx_idm(command) crée une table d’équivalence idm->idx ou ID avec en plus param[1] qui concerne ma mise à jour de z2m , voir ce § 9.5.4.2 envoyer et recevoir les messages

function json_idx_idm(command){
 $.ajax({
 type: "GET",
 dataType: "json",
 url: "ajax.php",
 data: "app=idxidm&command="+command,
 success: function(html){}
 });  };

Un exemple avec set ou get Attribute

Voir le paragraphe concernant les volets 8.2.6 Exemple volet roulant

• La fonction switchOnOff_setpoint() exécute des commandes

Note

La ligne en PHP « <?php if ($_SESSION[« exeption_db »]!= »pas de connexion à la BD ») {sql_plan(0);}?> » crée pour chaque dispositif on/off le script correspondant à partir de la BD

Le HTML :

• la fonction publish_mqtt()

  pour publier les messages web socket avec le client MQTT.js, utiliser par monitor pour communiquer avec z2m

  VOIR AUSSI CE § 9.5.4 Installation de mqtt.JS coté client



• la fonction maj_services()

  Copie d’écran le jour de l’entretien de la fosse septique

• la fonction Maj_devices(plan): pour l’installation minimale, ne concerne que la maj de la température extérieure et de la date ;

  lorsqu’une tablette reste connectée en permanence, donc sans rafraichissement , la date affichée doit être rafraichie.

  Une solution pour la maj de la date : un script qui tourne en permanence sur la tablette.

  je n’ai pas retenu cette solution car un script dans Domoticz gère très bien la gestion du temps. 1.2.1 - à la racine du site : maj date

solution JS sur la tablette

fonction date_heure(id){
date = new Date;
annee = date.getFullYear();
moi = date.getMonth();
mois = new Array('Janvier', 'Février', 'Mars', 'Avril', 'Mai', 'Juin', 'Juillet', 'Août', 'Septembre', 'Octobre', 'Novembre', 'Décembre');
j = date.getDate();
jour = date.getDay();
jours = new Array('Dimanche', 'Lundi', 'Mardi', 'Mercredi', 'Jeudi', 'Vendredi', 'Samedi');
h = date.getHours();
if(h<10){h = "0"+h;}
m = date.getMinutes();
if(m<10){m = "0"+m;}
s = date.getSeconds();
if(s<10){s = "0"+s;}
resultat = 'Nous sommes le '+jours[jour]+' '+j+' '+mois[moi]+' '+annee+' il est '+h+':'+m+':'+s;
document.getElementById(id).innerHTML = resultat;
setTimeout('date_heure("'+id+'");','1000');
return true;}

Avertissement

Pour la fonction custom_js appelé dans la fonction devices_plan voir le paragraphe consacré aux pages perso.

voir un exemple d’utilisation dans la page perso consacré au robot Worx 21.14.4 Le Javascript concerné

Note

Pour que les icones sur la page d’accueil soient affichées, il faut enregistrer les variables dans la base de Données Maria DB,

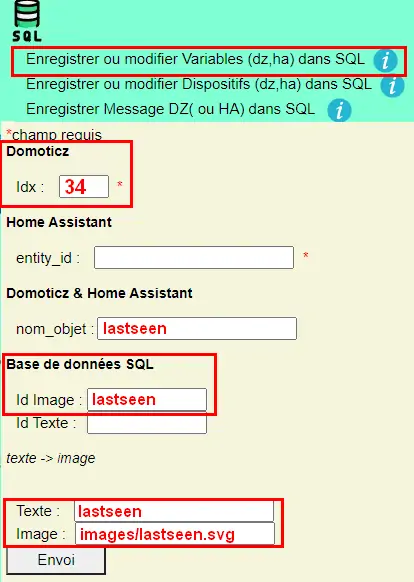

• soit avec monitor–>**Administration–>Enregistrer Variable (DZ ou HA) dans SQL**

• soit avec PHPMyAdmin

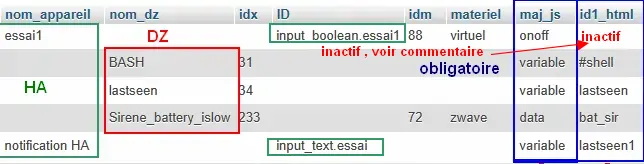

• La table dispositifs

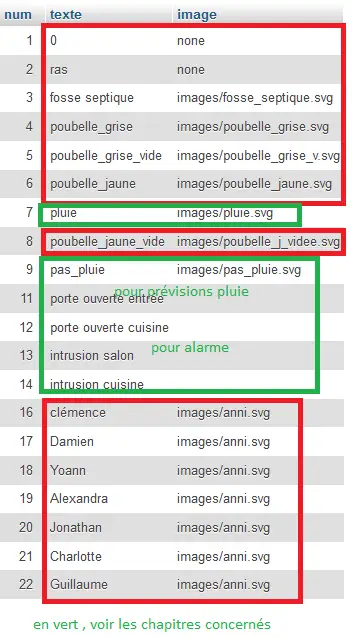

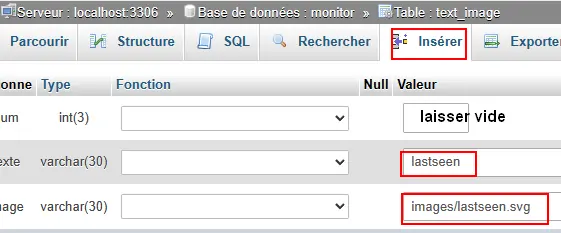

• La table d’équivalence texte ->images : text_image

Note

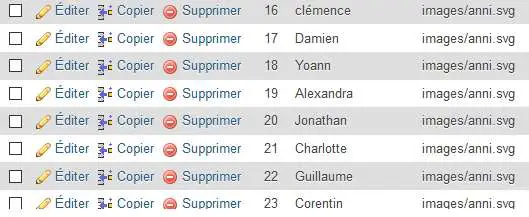

Pour les Anniversaires, il faut entrer chaque prénom ou nom dans la base de données, ces noms correspondent à ceux du script LUA décrit ci-après :

L’image peut être personnalisée pour chaque nom

Sur la page d’accueil, il est possible d’ajouter d’autres icones, il suffit d’ajouter un ID dans accueil.php et de renseigner la base de données

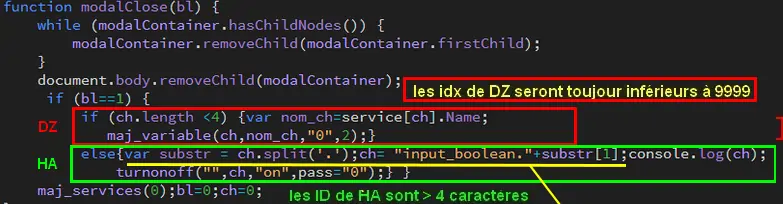

1.3.5.2.a Fenêtres modal Bulma

la majorité des modal sont éphémères, elles sont crées en Javascript; voir le § 1.3.4 la page d’accueil avec les notifications , accueil.php concernant le HTML.

Le script pour récupérer les informations: contenues dans le HTML, rel, data-titre, data-class, title, alt

Création de la Modal

Note

mod_ext 3,4,5 sont équivalent dans la fonction modal_extensions(id_modale,mod_ext,ch=0);

n’ont une valeur que pour une création différente de la Modal

la fonction modal_extensions(id_modale,mod_ext,ch=0)

1.4 Le lexique et la température extérieure

1.4.1 Le lexique

L’image est inline dans header.php

La fenêtre modale dans include/lexique .php ou include/lexique_no.php (le fichier est choisi par la configuration) :

// affichage lexique
define('LEXIQUE', true);

• Lexique.php

• Lexique_no.php

Avertissement

Pour ne pas utiliser de lexique et donc de supprimer l’icône :

• Supprimer le script ou le ou mettre en commentaire : <!– <div class= »modal » id= »lexique »>

1.4.2 La température extérieure (valable pour d’autres dispositifs)

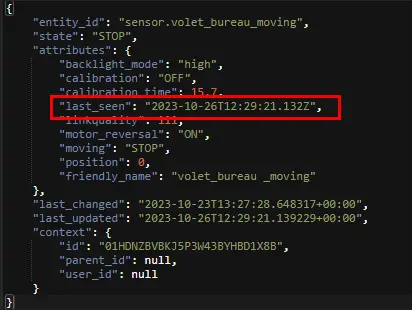

Le fichier Json reçu par monitor après une demande de la fonction devices(plan):

1.5 liens avec Domoticz, Home Assistant ou io.broker

1.5.1 Liens avec Domoticz

Le script maj_services.lua concerne :

• les poubelles

• la fosse septique

• les anniversaires

• la gestion des piles des dispositifs

• ….et plus encore

Affichage des évènements : - sur monitor,

• sur la TV

• notifications SMS

• envoi e_mail

lien Github: https://raw.githubusercontent.com/mgrafr/monitor/main/share/scripts_dz/lua/maj_services.lua

le script met à jour, suivant l’horaire et la date, des variables Domoticz ; quand javascript demande une mise à jour, il appelle, par l’intermédiaire d’un fichier ajax.php, une fonction PHP (status_variables), qui récupère toutes les infos (API Domoticz) et renvoi un fichier Json

Variables Domoticz :

• variables not_tv_* : pour le script notifications_tv.lua

fichier Json* :

REMARQUE

D’une année à l’autre, certains jours de ramassage des poubelles peuvent être modifiés :

Pour en tenir compte dans Domoticz, il est possible de mettre les variables (string et tableau dans un fichier, voir ci-après:

1.5.1.1 les variables lua de configuration dans un fichier externe

Les jours de ramassage des poubelles peuvent changer, le nombre d’anniversaires augmenter, toutes les variables correspondantes à ces valeurs peuvent être insérées dans un fichier appelé dans le script lua ; pour les anniversaires on utilise un tableau multidimensionnel, plus facile à compléter que 2 tableaux, si les données sont importantes.

Note

ce fichier peut alors être modifié dans monitor sans intervenir dans Domoticz, voir le paragraphe concernant l’administration 14. ADMINISTRATION

Dans ce cas il faut que le fichier soit accessible en http, il faut donc créer un répertoire « modules_lua » dans « /home/USER/domoticz/www »

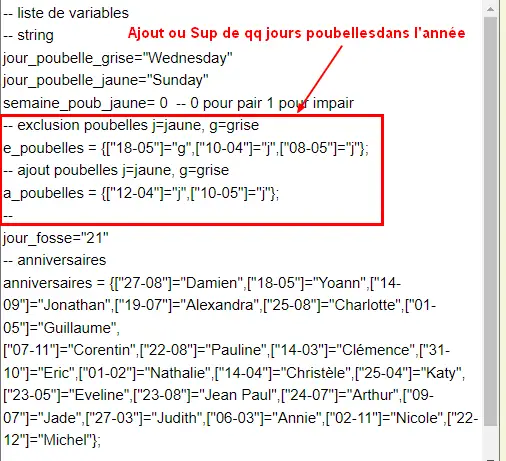

Exemple le fichier /home/USER/domoticz/www/modules_lua/string_tableaux.lua, affiché dans monitor

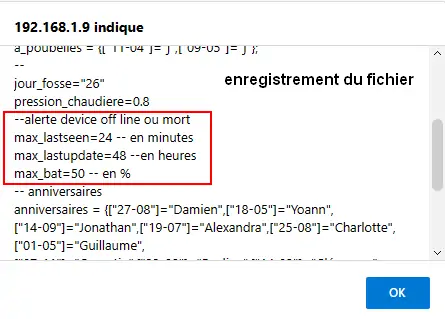

Pour une maj depuis monitor, on utilise une variable de Domoticz, ainsi c’est Domoticz qui télécharge le fichier modifié.

Il est ausi possible d’utiliser SSH2 pour modifier à distance le fichier; ce n’est pas l’option retenue ici.

voir le paragraphe 14.7 Explications concernant l’importation distantes d’un tableau LUA

Façon de procéder

On place le fichier (ici : string_tableaux.lua) dans ce répertoire

Dans le script LUA, pour les jours de poubelles, les anniversaires, on appelle ce fichier, en ayant indiqué le chemin :

  -- chargement fichier contenant les variables de configuration
  package.path..";/home/USER/domoticz/www/modules_lua/?.lua"
  require 'string_tableaux'

  -- exclusion ou ajout dates poubelles ,
      for k,v in pairs(e_poubelles) do
        if (jour_mois==k) then
            if (v == "g") then jour_poubelle_grise = "";
            elseif (v == "j") then jour_poubelle_jaune = "";
            end
        end
     end
    for k,v in pairs(a_poubelles) do
  if (jour_mois==k) then print(k)
            if (v == "g") then jour_poubelle_grise = day;
            elseif (v == "j") then jour_poubelle_jaune = day;
            end
      end
end

-- anniversaires ,
if (time == "01:30")  then
  local jour_mois = jour.."-"..mois
  for k,v in pairs(anniversaires) do
     if (jour_mois==k) then  commandArray['Variable:anniversaires'] = v;
     print(v)
     end
  end
end

1.5.1.2 les scripts de notifications gérées par Domoticz

Alarmes SMS ou Mail ,

• le script LUA pour les variables : ‘notifications_variables’

https://raw.githubusercontent.com/mgrafr/monitor/main/scripts_dz/lua/notification_variables.lua

Extrait:

return {
     on = {
             variables = {
                 'alarme_bat',
                 'boite_lettres',
                 'upload',
                 'zm_cam',
                 'pression-chaudiere',
                 'variable_sp',
                 'pilule_tension',
                 'BASH'
             }
     },
     execute = function(domoticz, variable)

• le script LUA pour les dispositifs : ‘notifications_devices’

https://raw.githubusercontent.com/mgrafr/monitor/main/scripts_dz/lua/notification_devices.lua

script lua

• le script LUA pour les notifications concernant le temps: ‘notification-timer.lua,

1.5.2 Liens avec Home Assistant

Les services gérés peuvent être les même que pour Domoticz ; au lieu de Lua les scripts sont écrit en Yaml.

Note

Pour faire un essai de Rest API, sans installer de client HTTP, il suffit à partir de monitor d’envoyer la variable app=ha

http://IP DE MONITOR/monitor/ajax.php?app=ha

1.5.2.1 Exemple d’un ON OFF sur un interrupteur virtuel

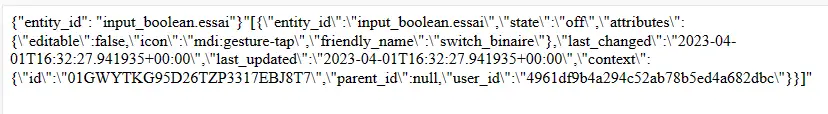

Réponse de l’API sur l’état :

La fonction PHP

Comme pour Domoticz une commande dans monitor appelle l’api qui exécute la commande.

Dans footer.php : départ de la commande avec le script créé automatiquement depuis la base de données:

• la fonction turnonoff()

function turnonoff(idm,idx,command,pass="0"){console.log(idm);
     if (pp[idm].Data == "On" || pp[idm].Data == "on") {command="off";}
     else {command="on";}
     $.ajax({ //commande ON/OFF
     type: "GET",
     dataType: "json",
     url: "ajax.php",
     data: "app=turn&device="+idx+"&command="+command+"&name="+pass,
     success: function(response){qq=response;
        if (qq.resultat != "OK" ){alert("erreur");}
        else {
        $.ajax({ // commande STATE
        type: "GET",
        dataType: "json",
        url: "ajax.php",
        data: "app=turn&device="+idx+"&command=etat&name="+pass,
        success: function(response){qq=response;
             }});}
        }   });
     var level="";command=qq.state;
     maj_mqtt(idx,command,0,level)
    //maj_switch(idx,command,level,idm);remplacé par maj_mqtt
     }

commande concernée dans ajax.php:

if ($app=="turn") {$retour=devices_id($device,$command);echo $retour; }

La fonction PHP « device_id » ci-dessus retourne pour les capteurs binaires :

En plus clair :

Note

Pour les interrupteurs réels : l’API retourne un tableau vide , d’où un appel de l’API/states pour avoir une confirmation du changement d’état.

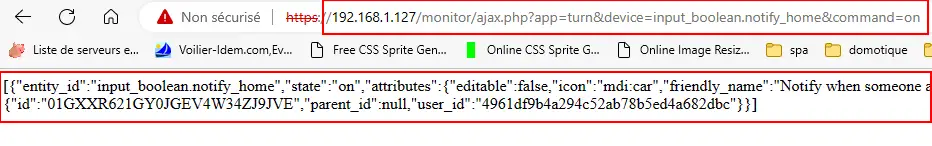

Pour faire des essais à partir d’un navigateur :

1.5.3 Liaison MQTT entre Home Assistant et Domoticz

1.5.3.1 Ajout dans Domoticz

• Créer une pièce fictive nommée mqttDevices où seront placés les dispositifs concernés.

Note

les dispositifs peuvent appartenir également à une autre pièce

Ici les 2 dispositifs concernant les interrupteurs pour l’alarme d’absence et l’alarme de nuit.

• Sous Configuration/Matériel, ajoutez un périphérique de ce type : MQTT Client Gateway with LAN interface

Note

pour la pièce choisie ci-dessus le topic sera domoticz/out/interieur/mqttDevices et domoticz/out

1.5.3.2 Ajout dans Home Assistant

• Créer un répertoire mqtt et l’inclure dans /config/configuration.yaml

mqtt: !include_dir_merge_named mqtt/

enregistrer le fichier modifié

• **créer un fichier qui concernera les interrupteurs: switches.yaml

• ajouter le code pour chaque interrupteur:

switch:
  - name: "alarme_absence"
    object_id: "41"
    unique_id: alarme_absence
    state_topic: "domoticz/out/interieur/mqttDevices"
    command_topic: "domoticz/in"
    value_template: "{{ value_json.nvalue }}"
    state_on: "1"
    state_off: "0"
    payload_on:  '{"command": "switchlight", "idx": 41 , "switchcmd": "On" }'
    payload_off: '{"command": "switchlight", "idx": 41, "switchcmd": "Off" }'
    optimistic: false
    qos: 0
    retain: true

Pour l’alarme de nuit (idx=42), le script sera le même avec comme object_id et idx 42 au lieu de 41

Enregistrer le fichier modifier, vérifier la configuration et redémarrer Home Assistant

1.5.4 Liens avec io.broker

Au lieu d’utiliser Lua(Dz) ou Yaml(Ha), on utilise plutôt Javascript

Avec io.broker , 2 solutions:

• soit on utilise l’API comme pour Domoticz ou Home Assistant

• soit on crée de belles pages avec Vis 2.0 et la mise à jour par web socket est automatique, c’est cette solution qui est à privilégier

1.5.4.1 Utlisation de rest-api

https://github.com/ioBroker/ioBroker.rest-api

les dispositifs crées automatiquement à partir de la BD

La fonction PHP:

Voir un exemple concret : 21.14 Robot tondeuse Landroid Worx

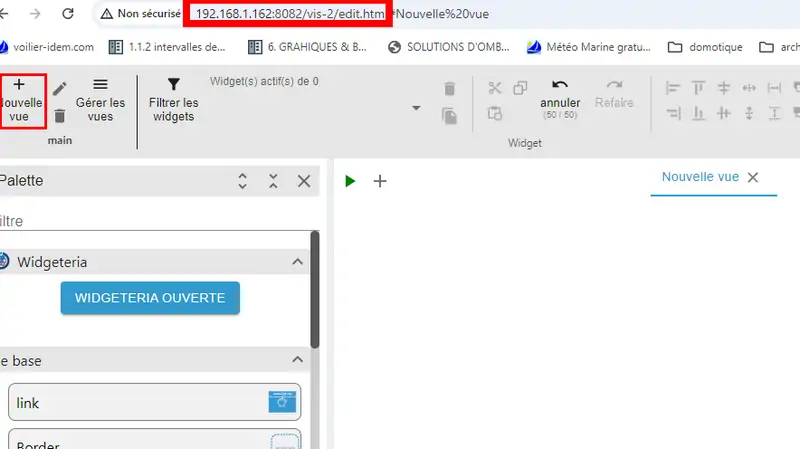

1.5.4.2 Utlisation de Vis 2.0

l’adaptateur est installé:

Allumage et l’extinction de l’éclairage et affichage de la température

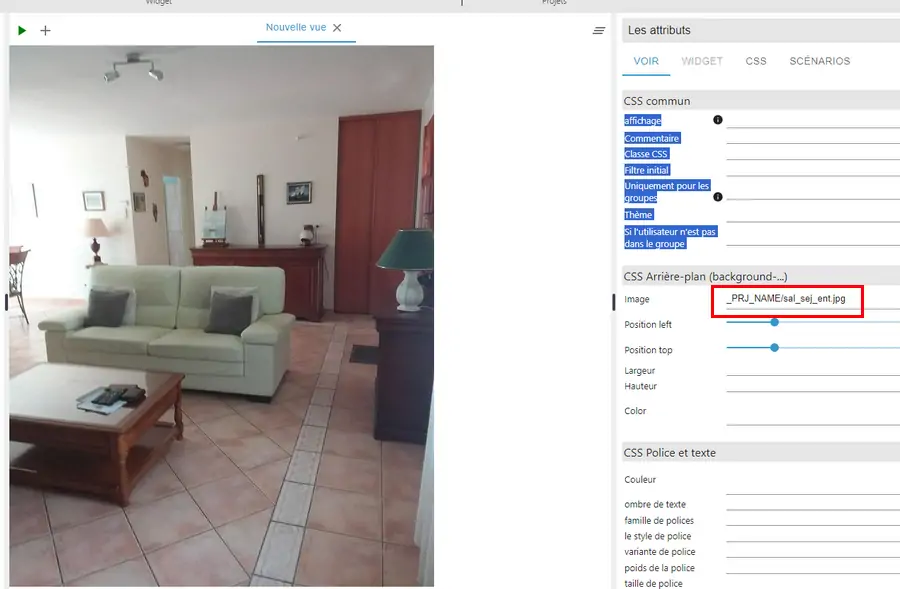

Ajouter une image d’arrière plan:

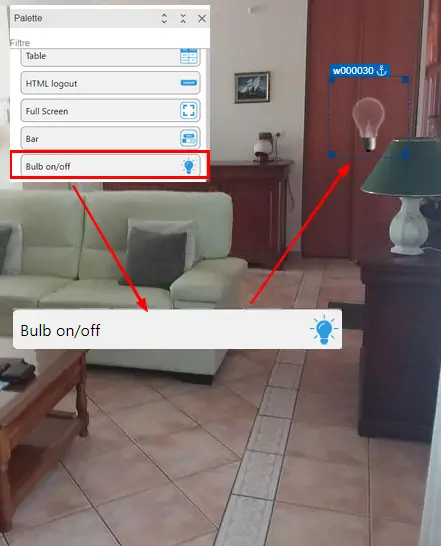

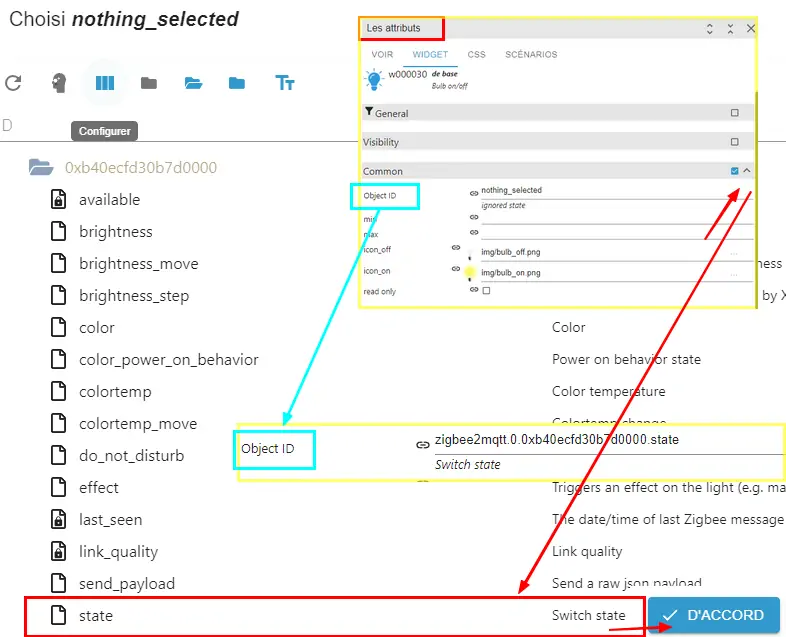

Ajouter une lampe:

Ajouter la température

Note

Pour ajouter quand a eu lieu la dernière mesure

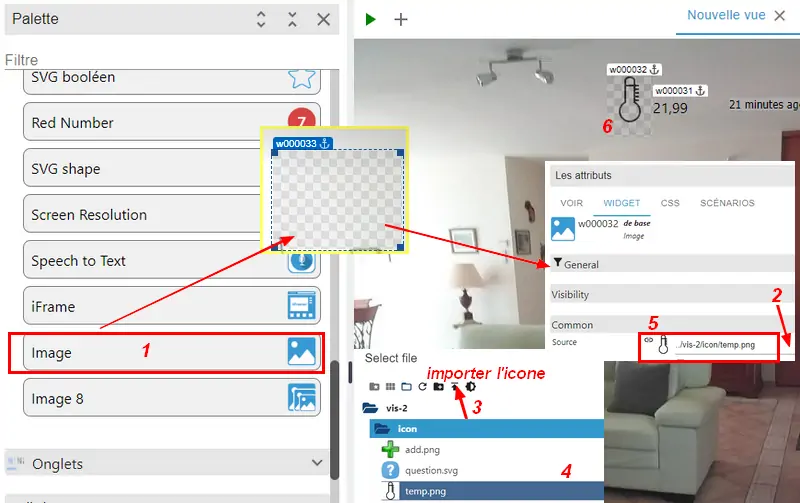

Pour ajouter une icone devant la température

Résultat en direct

Affichage dans Monitor:

Voir aussi le § 21.13 Io.Broker

1.6 Lien avec la base de données SQL

1.6.1- exemple avec la date de ramassage des poubelles

En Dordogne, les poubelles jaunes sont ramassées toutes les 2 semaines mais les poubelles grises sont ramassées selon une procédure différente :

• Le contrat annuel comprend 12 ramassages mais le ramassage est possible chaque semaine,

il faut donc gérer au mieux le nombre de ramassages pour éviter des facturations supplémentaires.

c’est le script décrit ici qui enregistre les dates des ramassages réels effectués.

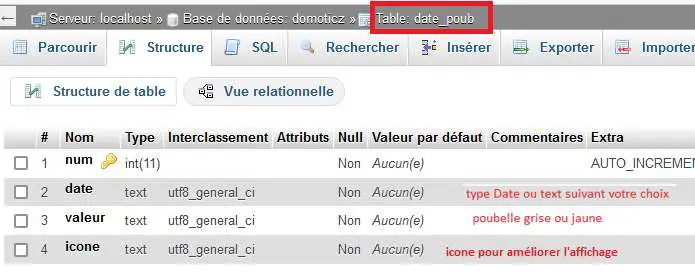

Il faut au préalable ajouter une table dans la base de données

 -- Structure de la table `date_poub`
 --
 CREATE TABLE `date_poub` (
`num` int(11) NOT NULL,
`date` text NOT NULL,
`valeur` text NOT NULL,
`icone` text NOT NULL
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8;

• Les 2 icones svg :

• La table

• La page d’accueil :

un script est ajouté dans footer.php

Idx_idimg existe déjà dans footer.php , sa valeur est « poubelle_grise » ou « poubelle_jaune » suivant les valeurs choisies dans le script LUA de Domoticz ;

on va ajouter une variable pour l’icône dans les données json

$("#poubelle").click(function () {
var date_poub=new Date();
var jour_poub=date_poub.getDate();
var an_poub=date_poub.getFullYear();
var months=new Array('Janvier','Février','Mars','Avril','Mai','Juin','Juillet','Aout','Septembre','Octobre','Novembre','Décembre');
var mois_poub=months[date_poub.getMonth()];
var date_poub=jour_poub+' '+mois_poub+" "+an_poub;
         $.ajax({
          url: "ajax.php",
          data: "app=sql&idx=0&variable=date_poub&type="+idx_idimg+"&command="+
                      date_poub+"&name="+idx_ico,
         }).done(function() {
          alert('date ramassage enregigistrée:'  +date_poub);
         });
     });

Dans ajax.php

if ($app=="sql") {$retour=sql_app($idx,$variable,$type,$command,$name);echo $retour;}//$choix,$table,$valeur,$date,$icone

Dans fonctions.php , la fonction sql_app

function sql_app($choix,$table,$valeur,$date,$icone=''){
// SERVEUR SQL connexion
$conn = new mysqli(SERVEUR,UTILISATEUR,MOTDEPASSE,DBASE);
if ($choix==0) {// Pour insertion des données
$sql="INSERT INTO ".$table." (`num`, `date`, `valeur`, `valeur`) VALUES (NULL, '".$date."', '".$valeur."', '".$icone."');";
$result = $conn->query($sql);;}
if ($choix==1) { // Pour lecture des données
$sql="SELECT * FROM ".$table." ORDER BY num DESC LIMIT 24";
$result = $conn->query($sql);
$number = $result->num_rows;
while($row = $result->fetch_array(MYSQLI_ASSOC)){
 echo $row['date'].'  '.$row['valeur'].' <img style="width:30px;vertical-align:middle" src="'.$row['icone'].'"/><br>';}
}
$conn->close();
return;}

Et pour ajouter l’icône au fichier json concernant les variables :

function status_variables($xx){
$p=0;$n=0;
if(IPDOMOTIC != ""){
$L=URLDOMOTIC."json.htm?type=command&param=getuservariables";
$json_string = file_get_curl($L);
$resultat = json_decode($json_string, true);
...
...
$data[$n+1] = [
             'idx' => $idx,
             'ID' => $ID,
             'Type' => $type,
             'Name' => $name,
             'Value' => $value,
             'contenu' => $content,
             'ID_img' => $id_m_img,
             'image' => $image,
     --->    'icone' => $icone,
             'ID_txt' => $id_m_txt,
             'exist_id' => $exist_id
             ];}

Le fichier Json reçu par monitor :

Les enregistrements sont sauvegardés,

pour afficher l’historique des dates, voir le paragraphe 12.1.1 Edition de l’historique du ramassage des poubelles

1.7 Ajuster le menu au nombre de pages

Popover est utilisé pour le menu (pas de JS)

*Modification à apporter au css

1.8 Complément pour les notifications sur l’écran d’accueil

1.8.1 les notifications incluses dans le programme

Domoticz met à jour une variable et HA met à jour un dispositifs virtuel;monitor compare la valeur de ces variables ou dispositifs avec la Base de données et affiche la notification.

1.8.2 Mode d’emploi pour ajouter une notification

1.8.2.1 Ecriture d’un script Dzvent ou yaml

l’ajout concerne « Vu pour la dernière fois » (lastSeen) et « Dernière mise à jour » (LastUpdate) des dispositifs

Avertissement

Domotiz et Home assistant n’affiche pas ces 2 paramètres , ZwaveJsMqtt et Zigbee2mqtt ne les envoient pas de la même façon, c’est très difficile de trouver les bonnes informations.

Un exemple concret dans Domoticz et Home Assistant avec Zigbee2mqtt et un interrupteur de volet roulant Tuya:

les différents dispositifs pour cet appareil Zigbee

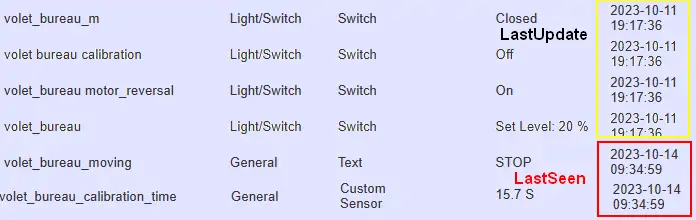

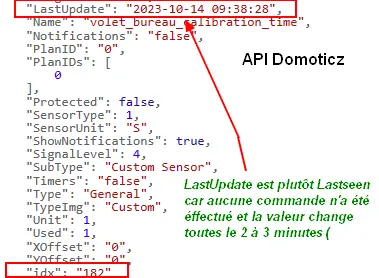

Prenons 2 dispositifs Domoticz qui n’affichent pas le même last_updated:

l’un envoie des informations toutes les 2 ou 3 minutes tandis que l’autre attend de recevoir des informations (une commande du volet roulant pour ce dispositif); l’un est d’un type « general », l’autre d’un type « light/switch » et les subtype sont aussi différents.

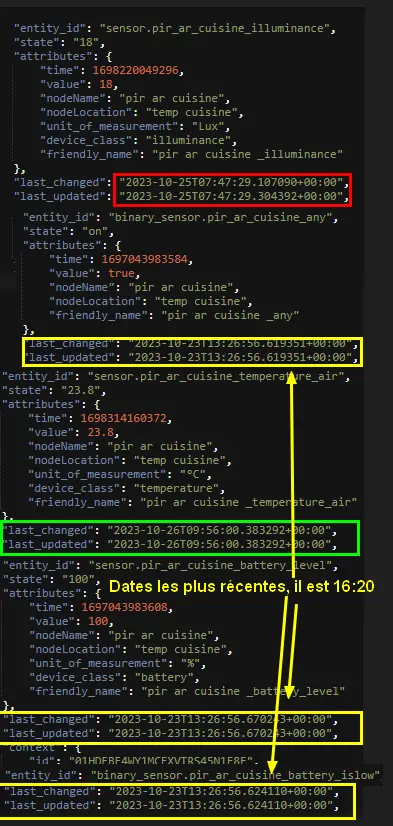

Prenons ces 2 mêmes dispositifs dans Home Assistant qui affichent, l’un last_seen et l’autre last_updated, mais le dispositif qui nous intéresse est le même pour les 2 serveurs ce qui simplifie l’information dans la BD SQL de monitor.

c’est sensiblement identique , un vrai lastseen pour l’un des dispositifs et pour le plus utilisé un lastupdate

En conclusion pour Zigbee,

il faut tenir compte de ces informations pour écrire un script qui fera le travail pour afficher un vrai LastSeen

Pour résoudre définitivement le problème avec Zigbee, c’est de demander l’information pour un appareil à l’un des dispositifs qui affiche l’information même si ce dispositif n’est pas celui utilisé couramment.

pour Domoticz il suffit d’utiliser les dispositifs dont le type est « general »

pour Home Assistant il suffit d’utiliser les dispositifs qui ont comme attribut « last_seen »

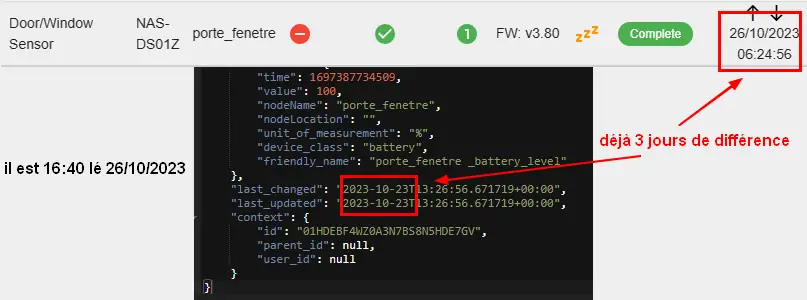

Lastseen existe peu pour les appareils Zwave**

Les informations reçues par les dispositifs Zwave sont parfois identiques aux appareils Zigbee mais souvent c’est plus compliqué; les niveaux de batterie signalés sont souvent erronés; ci dessous un exemple pour une prise de courant; Le voltage est rafraichis toutes les 2 ou 3 minutes mais la partie switch de la prise attend une commande.Les PIR, les sirènes , les contacts de portes et fenêtres, etc n’ont pas de dispositifs rafraichis aussi souvent, le Lastupdate ne correspond pas à celui affiché dans l’application Zwave-JS-UI.

Exemple pour un PIR Zwave: on ne prend pas en compte l’info « motion » car en cas d’absence cette info ne sera pas rafraichie

Pour les contacts de porte ,le lastupdate correspond aux ouvertures ou fermetures alors que sur l’App Zwave-JS-UI le rafraichissement a lieu périodiquement.

les bases pour l’écriture d’un script

Pour Zigbee, il est facile de trouver la bonne information, mais, pour les appareils Zwave ( la sirène, les PIR , etc ) les dispositifs ne fournissent cette info ni à DZ, ni à HA, pourtant présente dans Zwave-JS-UI, ce qui ne simplifie pas l’écriture d’un script.

1.8.2.1.1 Domoticz

En premier , création d’une variable, noter son nom :

En second , création de 3 variables dans le tableau de variables (string_tableaux.lua) :

• max_lastseen, pour la valeur qui considère l’appareil en défaut

• max_lastupdate , ….idem……

• max_bat , voir ci-après le pourquoi de cette variable

Note

à partir de monitor (Administration->Configuation variable dz maj_services) ou avec la console

Script DzVent

Avertissement

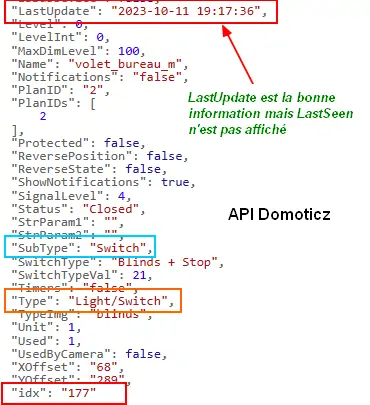

Comme on vient de le voir, Vu pour la dernière fois pour l’appareil n’est pas stocké dans la base de données aussi DZ ne l’exporte pas vers le système d’événements. L’info n’est disponible que pour les dispositifs qui envoient l’information (exemple le dispositif indiquant la valeur de la tension pour une prise de courant, le dispositif on/off de la prise attend une commande et ce n’est qu’à ce moment que vu pour la dernière fois sera mis à jour). La seule façon de l’obtenir est de récupérer l’information avec l’API pour les dispositifs qui la fournissent car il n’est pas envisageable de le faire systématiquement pour tous les appareils car cela prendrait beaucoup trop de ressources système.

L’écriture d’un script est donc nécessaire pour obtenir la propriété lastSeen des appareils. J’ai choisi cet exemple car il permet d’appréhender l’écriture de scripts pour l’affichage ou l’envoi de notifications complexes.

Le script tient compte des recommandations précédentes,

• seront concernés les dispositifs de Type « General ».

• pour Zigbee, une table des appareils avec indication du dispositif de type « general » ;

• les dispositifs appartiennent à un Plan

• les dispositifs virtuels et de surveillance réseau sont exclus

• une valeur max en minutes de LastSeen est définie

• une valeur max en heures de LastUpdate est définie

• pour les appareils Zwave dont on ne peut obtenir un Lastseen on teste le % de la batterie et au dela d’un seuil défini

-- Script dzVents destiné à détecter les périphériques morts ou offline.

-- chargement fichier contenant les variable de configuration
package.path = package.path..";www/modules_lua/?.lua"
require 'string_tableaux' -- variable concernée : max_lastseen  max update et max_bat
require 'connect'
require 'table_zb_zw'
adresse_mail=mail_gmail -- mail_gmail dans connect.lua

local function split(s, delimiter)
  local result = {}
  for match in (s..delimiter):gmatch('(.-)'..delimiter) do
          table.insert(result, match)
  end
  return result
end

local ls=0
local scriptVar = 'lastSeen'
local test=0
return {
    on = { timer =  {'at 17:50'}, httpResponses = { scriptVar }},
    logging = { level   = domoticz.LOG_ERROR, marker  = scriptVar },

    execute = function(dz, item)

        if not (item.isHTTPResponse) then
            dz.openURL({
                url = dz.settings['Domoticz url'] .. '/json.htm?type=command&param=getdevices',
                callback = scriptVar })
        else
            local Time = require('Time');local lastup="";listidx="lastseen#"
            for i, node in pairs(item.json.result) do
                for i=1,nombre_enr do
                  if liste_ls[i]['idx'] == node.idx and liste_ls[i]['lastseen'] =="non"  then test=1
                  print('-------------------------------essai','l=',liste_ls[i]['name'])
                  else test=0
                  end
                end
            if node.HardwareName ~= "virtuels" and node.HardwareName ~= "surveillance réseau"  and node.HardwareType ~= "Linky"  and node.PlanID == "2" and test==0 then

                    if node.Type == "General" then
                          local lastSeen = Time(node.LastUpdate).minutesAgo
                          if lastSeen >=max_lastseen then -- limite en heure pour considérer le dispositif on line
                          lastup = lastup..'idx:'..node.idx..','..node.Name..' lastseen:'..lastSeen..'<br>'
                          listidx=listidx..' '..node.idx..node.Name..'Lastseen:'..tostring(lastSeen)..' / '..node.LastUpdate..'<br>'
                          ls=1
                          end
                    elseif string.find(node.ID, "zwavejs2mqtt") ~= nil then
                          local lastUpdated = Time(node.LastUpdate).hoursAgo
                          if lastUpdated > max_lastupdate and node.BatteryLevel <= 100 then
                           print(node.ID)
                          lastup = lastup..'idx:'..node.idx..','..node.Name..',LastUpdate:'..node.LastUpdate..'bat:'..node.BatteryLevel..'<br>'
                          listidx=listidx..' '..node.idx..node.Name..'LastUpdate:'..node.LastUpdate..'bat:'..node.BatteryLevel..'<br>'
                          ls=3
                          end
                     end
            end
                  --dz.log('id '..  node.idx .. '('  ..node.Name .. ') lastSeen ' .. lastSeen ,dz.LOG_FORCE)
         end
       print("ls="..ls)
       if ls > 0 then
       dz.variables('lastseen').set(listidx)
       obj='alarme lastseen: '..listidx;dz.email('LastSeen',lastup,adresse_mail)
       ls=0
       end
    end
 end
}

Important

objet domoticz : domoticz ou dz mais c’est l’un ou l’autre dans le script

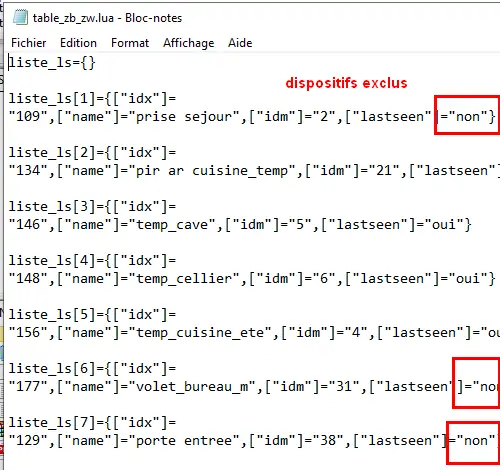

La table des dispositifs Zigbee & Zwave

Cette table est créée automatquement par monitor à partir des infos de la base de données, voir ce § 0.3.2 Les Dispositifs

Elle permet de sélectionner le meilleur dispositif qui affiche le dernier « vu pour la dernière fois »

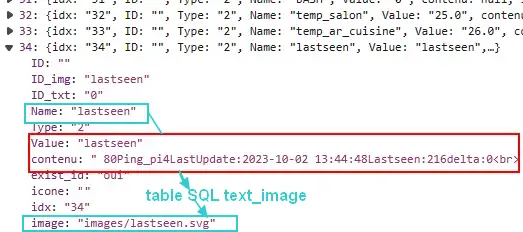

1.8.2.1.2 La variable lastseen

Note

Quelques explications

Comme on peut le voir le caactère # sépare le texte pour la table « text_image » (affichage de l’icone) et le contenu de la notification; on peut retrouver ce contenu dans la donnée « contenu » du fichier Json reçu par monitor.

1.8.2.1.3 Home Assistant

Comme pour Domoticz, Zwave-JS-UI est le problème

Dans HA, on ne peut, comme dans DZ utiliser des variables globales aussi les valeurs max seront définies dans le script.

Pour l’annulation de la notification, création d’un switch binaire, nommé ici « essai1 »:

Créer 2 automatisations :

• la première pour déterminer les dispositifs concernés par « lastseen » et envoyer des notifications

• la 2eme pour effacer la notification

script yaml « lastseen »

notification sur l’appli

Avertissement

C’est cette notification dans un « input_text » que monitor va utiliser pour l’afficher sur son écran d’accueil, mais pour la composition des messages on va utiliser un fichier qui ne limite pas le texte à 255 caractères.

Les notifications sont redontantes, il suffit de supprimer celles qui ne vous seront pas utiles.

Attention

Note

lastseen ou lastseen1 ou ..autre, voir § suivant

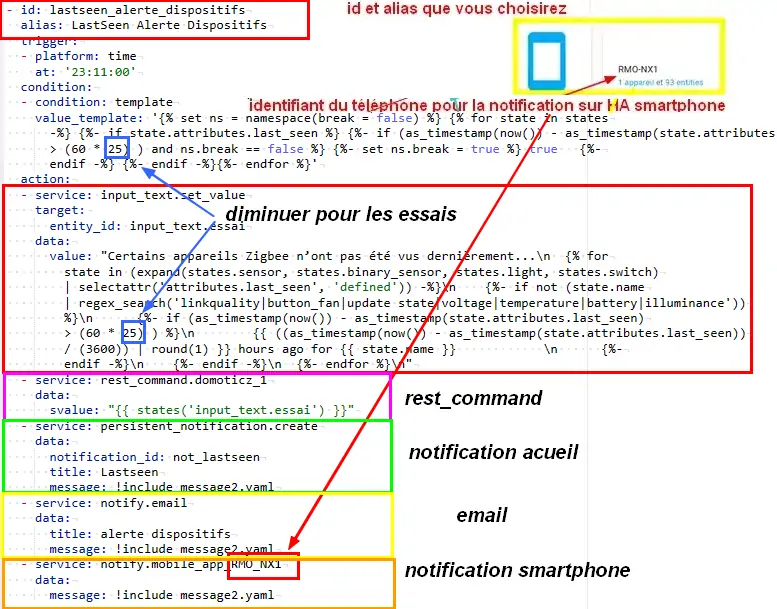

merci à OzGav https://community.home-assistant.io/u/OzGav, je me suis inspiré de son script et je l’ai simplifié.

- id: lastseen_alerte_dispositifs
  alias: LastSeen Alerte Dispositifs
  trigger:
   - platform: time
       at: '23:11:00'
  condition:
  - condition: template
    value_template: '{% set ns = namespace(break = false) %} {% for state in states
    -%} {%- if state.attributes.last_seen %} {%- if (as_timestamp(now()) - as_timestamp(state.attributes.last_seen)
    > (60 * 25) ) and ns.break == false %} {%- set ns.break = true %} true   {%-
    endif -%} {%- endif -%}{%- endfor %}'
  action:
- service: input_text.set_value
    target:
    entity_id: input_text.essai
    data:
      value: "Certains appareils Zigbee n’ont pas été vus dernièrement...\n  {% for
        state in (expand(states.sensor, states.binary_sensor, states.light, states.switch)
          | selectattr('attributes.last_seen', 'defined')) -%}\n    {%- if not (state.name
          | regex_search('linkquality|button_fan|update state|voltage|temperature|battery|illuminance'))
          %}\n      {%- if (as_timestamp(now()) - as_timestamp(state.attributes.last_seen)
          > (60 * 25) ) %}\n        {{ ((as_timestamp(now()) - as_timestamp(state.attributes.last_seen))
          / (3600)) | round(1) }} hours ago for {{ state.name }}            \n      {%-
          endif -%}\n    {%- endif -%}\n  {%- endfor %}\n"
- service: rest_command.domoticz_1
  data:
    svalue: "{{ states('input_text.essai') }}"
- service: persistent_notification.create
  data:
    notification_id: not_lastseen
    title: Lastseen
    message: !include message2.yaml
- service: notify.email
  data:
    title: alerte dispositifs
    message: !include message2.yaml
- service: notify.mobile_app_RMO_NX1
  data:
    message: !include message2.yaml

Important

Le script précédent montre les possibilités pour le texte des messages pour éviter des répétitions;

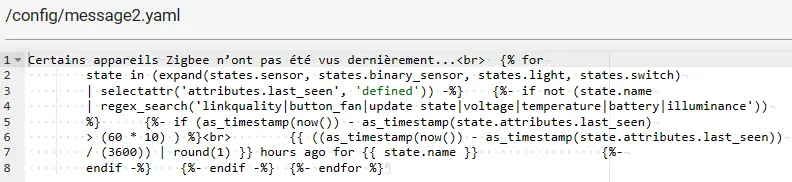

Qelques explications : le fichier message2.yaml contient (aux n remplcé par <br>) près la valeur pour input_text.essai

Pour la rest_command on utilise la valeur de (et non pour) de input_text.essai

pour cet essai j’ai crée un dispostif virtuel dans Domoticz appelé « message1 » qui reçoit par l’API la valeur de input_text.essai

Note

Pour une notification par Email , dans /config/configuration.yaml

notify:
  - name: "email"
    platform: smtp
    server: "smtp.orange.fr"
    port: 587
    timeout: 15
    encryption: starttls
    username: "NOM_UTILISATEUR"
    password: "MOT DE PASSE"
    sender: "EMAIL_EXPEDITEUR"
    recipient:
      - "EMAIL_DESTINATAIRE"
    sender_name: "NOM_EXPEDITEUR"
    debug: true

Pour la notification dans l’Appli HA, Vérifier que dans la config par defaut, mobile_app est présent

Les notifications sur le smartphone :

Second script automation:

Effacement de la notification

à partir du bouton binaire crée précédemment

 - id: d9988583-5210-456e-9e98-5c242d484566
alias: annulation notification lastseen
trigger:
- platform: state
  entity_id:
  - input_boolean.essai
  to: 'on'
  from: 'off'
condition: []
action:
- delay:
    milliseconds: 500
- service: input_boolean.turn_off
  target:
    entity_id: input_boolean.essai
- service: input_text.set_value
  data:
    value: ''
  target:
    entity_id: input_text.essai

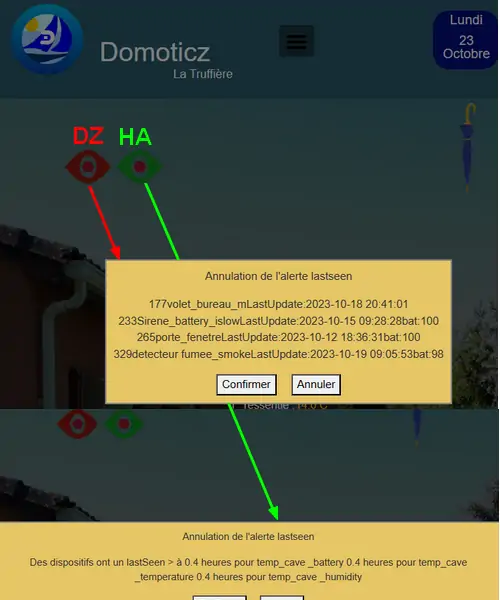

Essai à partir de monitor:

1.8.2.1.4 Io.Broker

en cours de rédaction

1.8.2.2 La page d’accueil de monitor : include/accueil.php

Soit un emplacement disponible est utilisé (voir le § suivant), soit on définit un emplacement:

• on indique l’idx de Domoticz ou l’ID de HA ( utilisé pour l’effacement de la notification)

• on indique l’ID de l’image

• on indique la class de la <div si besoin, en plus de la class « confirm »

<!-- 1ere ligne pour DZ, la 2eme pour HA-->
<!-- Les ID sont différentes afin de pouvoir utiliser les 2 sources-->
<div class="confirm lastseen"><a href="#" id="annul_lastseen" rel="34" title="Annulation de l'alerte lastseen"><img id="lastseen" src=""/></a></div>
<div class="confirm lastseen1"><a href="#" id="annul_lastseen1" rel="input_text.essai" title="Annulation de l'alerte lastseen"><img id="lastseen1" src=""/></a></div>

• on choisit une image placée dans le répertoire image

1.8.3 les emplacements disponibles et les styles css

Pour cet exemple l’ID (lastseen) est imposé mais 4 id’s pré programmés sont disponibles; les styles associés sont déclarés dans le fichier custom/css/styles.css:

la classe .lastseen créee:

les classes pré programmées :notif1, notif2, notif3, notif4

.notif1,.notif2,.notif3,.notif4{width: 50px;
 height: 50px;
 position: absolute;
 Top: 600px;
 }
.notif1{left:50px;display:none}
.notif2{left: 120px;display:none}
.notif3{left: 190px;display:none}
.notif4{left: 260px;display:none}

Les emplacements de ces IDs disponibles sur la page d’accueil:

Avertissement

chaque icone sera celle indiquée dans la table SQL text-image

les ID étant soit notif1, notif2, notif3 ou notif4

1.8.4 Enregistrement de la variable dans la base SQL

et pour HA du switch binaire, option facultative

• Avec monitor:

• Avec PhpMyAdmin: les tables text-image`text-image et dispositifs

Note

Le switch binaire de HA est activé par la commande « CLOSE » du popup qui affiche la notification; il n’y a donc pas d’ID utilisé par JQuery pour commander ce switch.

La création des scripts pour les switches étant automatique , un ID vide n’est pas permit d’ou cet ID: inactif

Il est aussi possible de ne pas enregistrer ce switch binaire dans la BD bien qu’il soit utlisé par monitor, c’est la solution la plus simple.

La variable contenu du fichier Json reçu par monitor un jour de défaillance de la clé zigbee:

La même variable lors d’un seul dispositif en défaut:

Note

• la valeur de Lastseen est en heures , le delta correspond à la différence entre LastUpdate et Lasteen.

1.8.5 Affichage dans monitor

Attention

il y a un nombre important de dispositifs du au réglage des valeurs max : avec d’autres valeurs plus normales , seulement un dispositif n’a pas communiqué depuis la valeur max choisie.

Pour Zigbee, sur mon installation, « vu pour la dernière fois » ne dépasse pas 22 minutes.

accueil.php, css et table « text_image » concernant cet affichage:

1.8.5.1 function status_variables($xx) dans fonctions.php

La variable « lastseen » de domoticz ou l’input_text de Home Assistant « essai » ont pour valeur une chaine composée du nom du texte de la table « text-image » et du contenu correspondant aux disposifs off line ou morts, ces 2 valeurs séparés par le caractère #; voir ce § 1.8.2.1.2 La variable lastseen

Pour décomposer cette chaîne en 2 valeurs d’un tableau, on utilise la fonction PHP explode: pour résumer, si « value » contient # on la découpe en value et contenu.

1.8.5.2 script Jquery dans footer.php

on récupére la valeur de contenu pour l’afficher dans un popup qui permet d’annuler la notification

Suivant le serveur domotique la fonction pour l’effacement de la notification est différente.

Note

Split est utilisé pour découper l” input_text.NOM_DE_L_ENTITE et récuperer le nom de l’entité pour ainsi créer le input_boolean.NOM_DE_L_ENTITE.

Il n’est pas necessaire de créer ce switch binaire dans SQL mais les 2 entités doivent porter le même nom

1.8.6 Réception du mail de notification

1.9 Accès distant HTTPS ou VPN

Pour HTTPS, voir cette page web : http://domo-site.fr/accueil/dossiers/3

1.9.1 Accès HTTPS

1.9.1.1 Configuration NGINX, monitor.conf

upstream monitor {
     server 192.168.1.9;
}
server {
 server_name  monitor.<DOMAINE>;
 root /var/www/html/monitor;
 index  index.php index.html index.htm;

location ~ \.php$ {
     fastcgi_split_path_info ^(.+\.php)(/.+)$;
     fastcgi_pass   unix:/var/run/php/php8.2-fpm.sock;
     fastcgi_index  index.php;
     fastcgi_param  SCRIPT_FILENAME $document_root$fastcgi_script_name;
     include        fastcgi_params;
 }

 listen 443 ssl; # managed by Certbot
 ssl_certificate /etc/letsencrypt/live/<DOMAINE>fullchain.pem; # managed by Certbot
 ssl_certificate_key /etc/letsencrypt/live/<DOMAINE>/privkey.pem; # managed by Certbot
 include /etc/letsencrypt/options-ssl-nginx.conf; # managed by Certbot
 ssl_dhparam /etc/letsencrypt/ssl-dhparams.pem; # managed by Certbot
}

server {
 if ($host = monitor.<DOMAINE>) {
     return 301 https://$host$request_uri;
 } # managed by Certbot

 listen       80;
 server_name  monitor.<DOMAINE>;
 return 404; # managed by Certbot
}

Note

ce fichier est pour un accès en https, avec PHP 8.2 (pour 8.X REMPLACER 8.2 par la version de php installée)

un nom de domaine doit être demandé auprès d’un fournisseur

le certificat peut être fourni gratuitement par Let’sEncrypt

Comment installer Let’s Encrypt sur Nginx : https://upcloud.com/resources/tutorials/install-lets-encrypt-nginx

1.9.1.2 Authentification basique

Créer un fichier de mots de passe

sudo htpasswd -c /etc/nginx/.htpasswd <USER>

Ajouter dans les fichiers de configuration concernant les Hôtes virtuels

auth_basic "Mot de Passe Obligatoire";
auth_basic_user_file /etc/nginx/.htpasswd;

1.9.1.3 Authentification à deux facteurs (2FA)

1.9.1.3.a les dossiers et fichiers

1.9.1.3.b la table SQL 2fa_token

Elle est installée lors de l’installation de monitor

 CREATE TABLE `2fa_token` (
`num` int(3) NOT NULL,
`user_id` varchar(20) NOT NULL,
`token` varchar(20) NOT NULL,
`sms` int(1) NOT NULL DEFAULT 0,
`user_free` varchar(10) NOT NULL,
`pass_free` varchar(20) NOT NULL
 ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb3 COLLATE=utf8mb3_general_ci;

 INSERT INTO `2fa_token` (`num`, `user_id`, `token`, `sms`, `user_free`, `pass_free`) VALUES
 (1, '', '', 0, '', '');

 ALTER TABLE `2fa_token`
   ADD PRIMARY KEY (`num`);
 ALTER TABLE `2fa_token`
   MODIFY `num` int(3) NOT NULL AUTO_INCREMENT, AUTO_INCREMENT=2;
 COMMIT;

sms: 0=pas de sms, 1=sms par GSM, 2=sms par API Free Mobile

1.9.1.3.c Script pour l’evoi d’un SMS

utilisation d’un modem GSM

voir le § 13.6 SMS réception et émission

lignes à ajouter à index_otp.php

if ($sms==1){
$content="#!/usr/bin/env python3 -*- coding: utf-8 -*- \nx='Code:".$current_otp."' \npriority=0";
file_put_contents('/var/www/monitor/python/aldz.py',$content);
}

notification par l’API Free Mobile

lignes à ajouter à index_otp.php

if ($sms==2){
  $cmd='wget "https://smsapi.free-mobile.fr/sendmsg?user='.$user_free.'&pass='.$pass_free.'&msg="'.$current_otp;
  shell_exec( $cmd );
 }

1.9.1.3.d Les scripts PHP

index_otp.php

verif_otp.php

modification de index_loc.php : l’utilisation de l’Authentification à deux facteurs n’est utilisé que pour HTTPS.

1.9.1.4 Websockets wss

Note

WebSocket est un protocole de communication bidirectionnel qui peut envoyer les données du client au serveur ou du serveur au client en réutilisant le canal de connexion établi. La connexion est maintenue tant qu’elle n’est pas terminée par le client ou le serveur. Toutes les applications en temps réel utilisent WebSocket pour recevoir les données.

Voir aussi

• 9.5.4.1 Le javascript sur la page html

• 21.6.1.1 Certificats

1.9.1.4.A mqtt.conf de nginx

upstream mqtt {
server 192.168.1.42:9002;
     }
     map $http_upgrade $connection_upgrade {
 default upgrade;
 ''      close;
     }
     server {
     server_name mqtt.xxxxxxxxx.ovh;
     location /{
  proxy_http_version 1.1;
  proxy_pass http://mqtt;
  proxy_set_header Upgrade $http_upgrade;
  proxy_set_header Connection "upgrade";
  proxy_set_header Host $host;
  proxy_read_timeout 300 ;
       }
 #auth_basic "Mot de Passe Obligatoire";
     #auth_basic_user_file /etc/nginx/.htpasswd;
 listen 443  ssl; # managed by Certbot
 ssl_certificate /etc/letsencrypt/live/xxxxxxxxx.ovh/fullchain.pem;
 ssl_certificate_key /etc/letsencrypt/live/xxxxxxxxx.ovh/privkey.pem;
 include /etc/letsencrypt/options-ssl-nginx.conf;
 ssl_dhparam /etc/letsencrypt/ssl-dhparams.pem;
 ssl_protocols       TLSv1.2 TLSv1.3;
     }
     server {
 if ($host = mqtt.xxxxxxxxx.ovh) {
     return 301 https://$host$request_uri;
 }
 listen       80;
 server_name  mqtt.xxxxxxxxx.ovh;
 return 404;
     }

Configuration wws dans monitor: port 443

1.9.2 Accès VPN

voir le § 21.16 VPN Wireguard dans un CT LXC
