7. MUR de CAMERAS

Plusieurs possibilités :

Installation de Frigate avec un accélérateur Coral pcie ou usb et l’app go2rtc
installation de Zoneminder et lecture des caméras à partir de celui-ci
lecture des caméras directementà partir de Monitor

Note

Aujourd’hui, j’ai installé le mur avec Frigate sur ma tablette Samsung tabs9+ et le mur de caméras avec monitor sur une vielle tablette s4 accrochée dans la cuisine. Cela en utilisant une configuration différente pour chaque tablette…..voir ce paragraphe : 0.4.1 Un fichier de configuration par écran de contrôle

Avertissement

Les images peuvent provenir de Zoneminder ou de Monitor, depuis la table « cameras ». Avec les derniéres versions de Zoneminder l’utilisation du cpu atteint en permanence 100% aussi j’ai fai le choix d’abandonner progressivement zoneminder et la 1ere étape a été de d’afficher le mur de caméras depuis monitor

Le choix se fait dans admin/config.php ou admin/config_<Nom config>.php (si plusieurs config)

define('SRC_MUR','mo');// zm=Zoneminder, mo=monitor, fr=Frigate

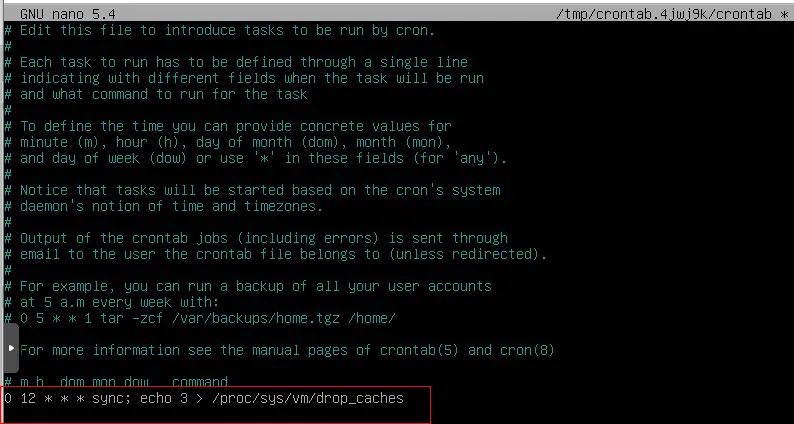

Pour éviter des problèmes de capacité mémoire, vider le cache de Zoneminder ou Monitor périodiquement avec CRON :

crontab -e

Avec nano ou vim :

0 12 * *  * sync; echo 3 > /proc/sys/vm/drop_caches

Ici la mémoire sera libérée des données cache et tampon tous les jours à 12H ;

Note

plus d’ infos : https://www.tomzone.fr/vider-la-memoire-cache-dun-serveur-linux/

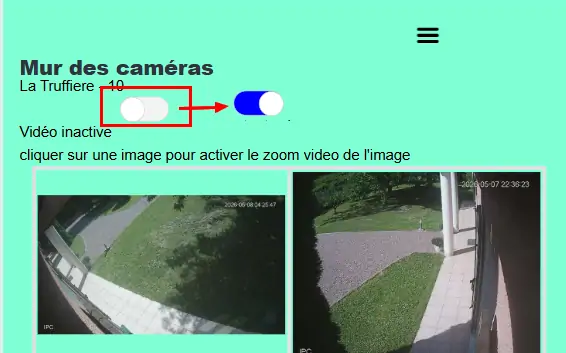

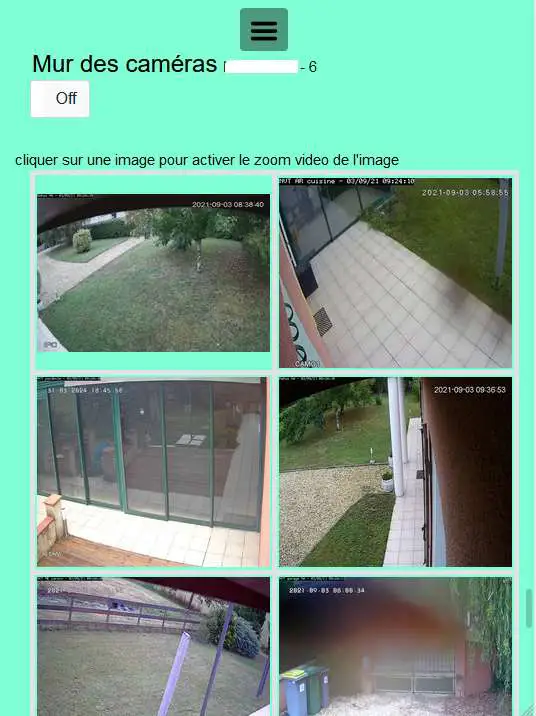

Affichage mo ou zm:

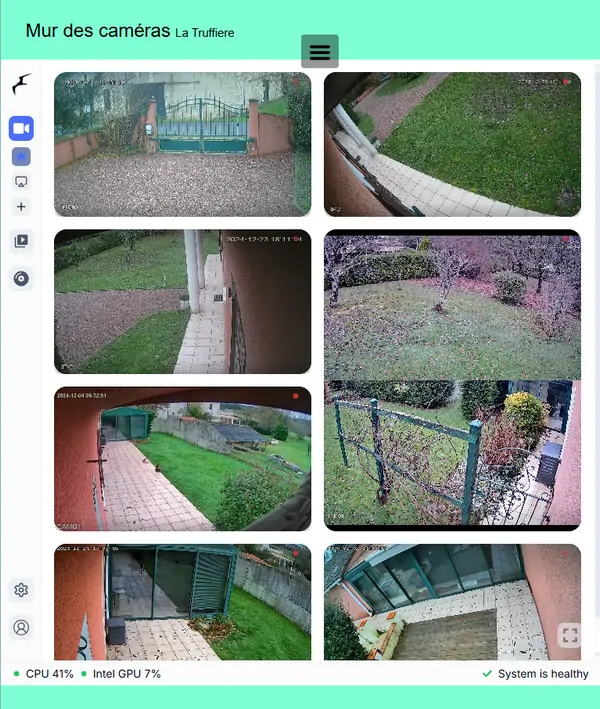

Affichage fr:

Avertissement

Images provenant de Zoneminder

Il est important d’ajouter les caméras dans Zoneminder les unes après les autres sans en supprimer afin que ces cameras suivent un ordre chronologique (1,2,3,4,5, 6, …); c’est l’id de Zoneminder qui doit être ajouté dans la BD (id_zm)

Voir la page : http://domo-site.fr/accueil/dossiers/44

Images gérées par monitor

Il suffit de numéroter les caméras (id_zm) dans l’ordre souhaité

7.1- les pages index_loc.php, header.php, entete_html.php

Index_loc.php , en général, ne pas modifier

if (ON_MUR==true) {include ("include/mur_cam.php");
$_SESSION["zmuser"]=ZMUSER;$_SESSION["zmpass"]=ZMPASS;}

Note

$_SESSION[« zmuser »] et $_SESSION[« zmpass »], voir les explications ci-après

config.php

// utilisation du mur :true sinon false , Nom du mur , nb caméras
define('ON_MUR',true);// mise en service MUR
define('NBCAM','0');// nombre caméras ,pour frigate = non concerné
define('SRC_MUR','mo');// zm=Zoneminder, mo=monitor,fr=Frigate
define('IP_FRIGATE','http://192.168.1.2:5000');// pour Frigate
define('URL_FRIGATE','https://<SOUS-DOMAINE>');//
// Zoneminder
define('ZMURL','http://192.168.1.23/zm');//IP/zm
define('ZMURLTLS','https:zoneminder.DOMAINE.ovh');// sous domaine
define('ZMUSER','<LOGIN>');// pour mur_cameras.php
define('ZMPASS','MOT_PASSE');// pour mur_cameras.php
define('TIMEAPI','3400');//suivant la valeur indiquée dans zoneminder

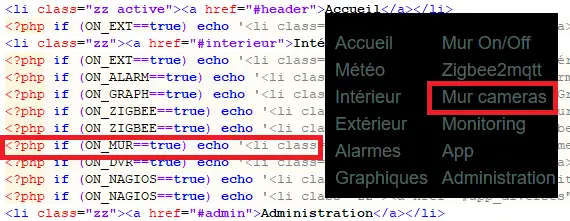

header.php , il n’y a rien à modifier

entete_html.php et mes_css.css , pour le switch ajouter ces lignes

<div class="toggle-outer">
             <div class="toggle-inner">
             <input type="checkbox" id="toggle">
             </div>
</div>

les styles css:

/*       toggle switch */
.toggle-outer{height: 30px;width: 60px;border-radius: 20px;border: 1px solid #ccc;background-color: #f4f4f4;
                     margin: auto;position: relative;transition: all 0.3s ease-in;
                     cursor: auto;top:0px;left:-250px;display:block}
.toggle-outer.checked{background-color: blue;                }
.toggle-inner{height: 30px;width: 30px;border-radius: 50%;position: absolute;left: 0;background-color: #fff;
                     border: 1px solid #ccc;transition: all 0.3s ease-in;}
.toggle-outer.checked .toggle-inner{left: 30px;}
input[type="checkbox"]{display: none;}
#toggleLabel{cursor: pointer;}

7.2- la page de monitor

mur_cam.php

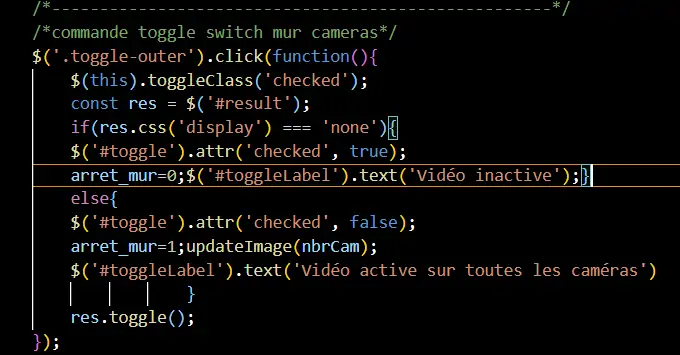

Le script du bouton On/Off ,ajouter ces lignes:

/*commande toggle switch mur cameras*/
$('.toggle-outer').click(function(){
     $(this).toggleClass('checked');
     const res = $('#result');
     if(res.css('display') === 'none'){
     $('#toggle').attr('checked', true);
     arret_mur=0;$('#toggleLabel').text('Vidéo inactive');}
     else{
     $('#toggle').attr('checked', false);
     arret_mur=1;updateImage(nbrCam);
     $('#toggleLabel').text('Vidéo active sur toutes les caméras')
     }
     res.toggle();
 });

mur_cameras.php , pour Zoneminder

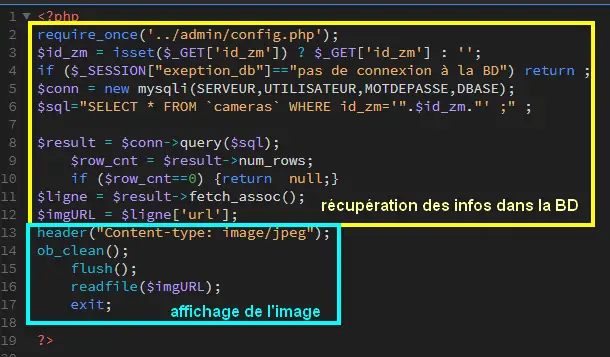

mur_cameras1.php , pour Monitor

Avertissement

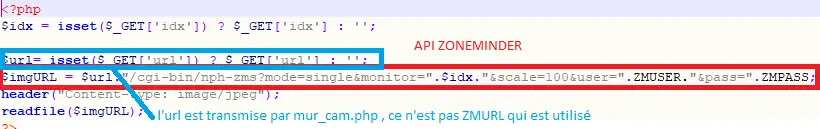

IMPORTANT POUR ZONEMINDER : le fichier include/mur_cameras.php est indépendant du programme (‘est une image en retour) et de ce fait on ne peut utiliser les constantes définies dans admin/config.php

On va donc pour remédier à ce problème :

passer l’url en paramètre ainsi que l’Idx
utiliser les variables de session $_SESSION[« zmuser »] et $_SESSION[« zmpass »] pour le login et le mot de passe car ces données sont sensibles

Les fichiers sont tous UTF-8 sans BOM et l’url des caméras doit se trouver dans mur_cam.php. (ZMURL dans mur_cam.php et non dans mur_cameras.php);

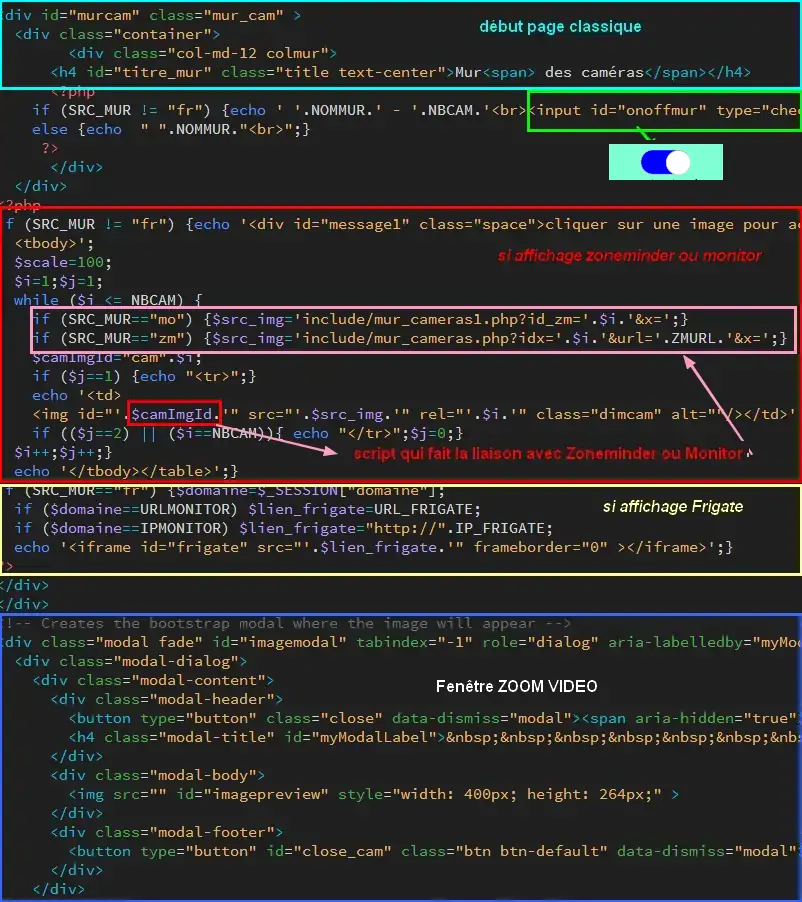

Extrait de mur_cam.php

<?php
while ($i <= NBCAM) {
     if (SRC_MUR=="mo") {$src_img='include/mur_cameras1.php?id_zm='.$i.'&x=';}
     if (SRC_MUR=="zm") {$src_img='include/mur_cameras.php?idx='.$i.'&url='.ZMURL.'&x=';}

7.3- Les scripts JS pour la vidéo dans footer.php

NE CONCERNE PAS FRIGATE

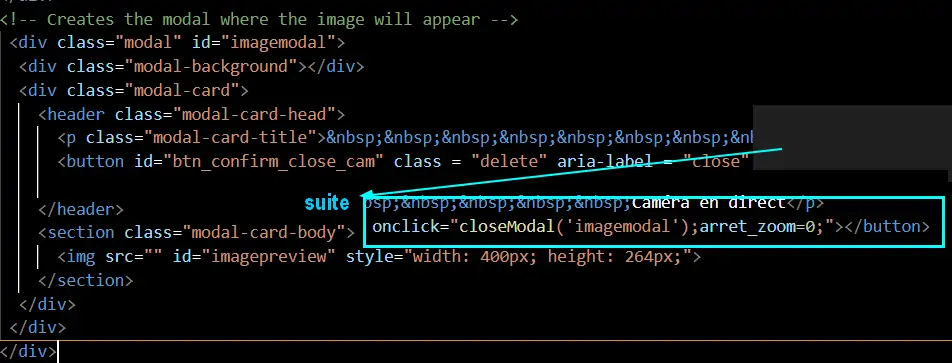

Le Zoom , la modal Bulma:

Important

Rafraichissement des images

Pour limiter l’utilisation de la bande passante, le rafraichissement des images n’a lieu que si le bouton est sur ON ; par contre même sur OFF le zoom d’une caméra est opérationnel

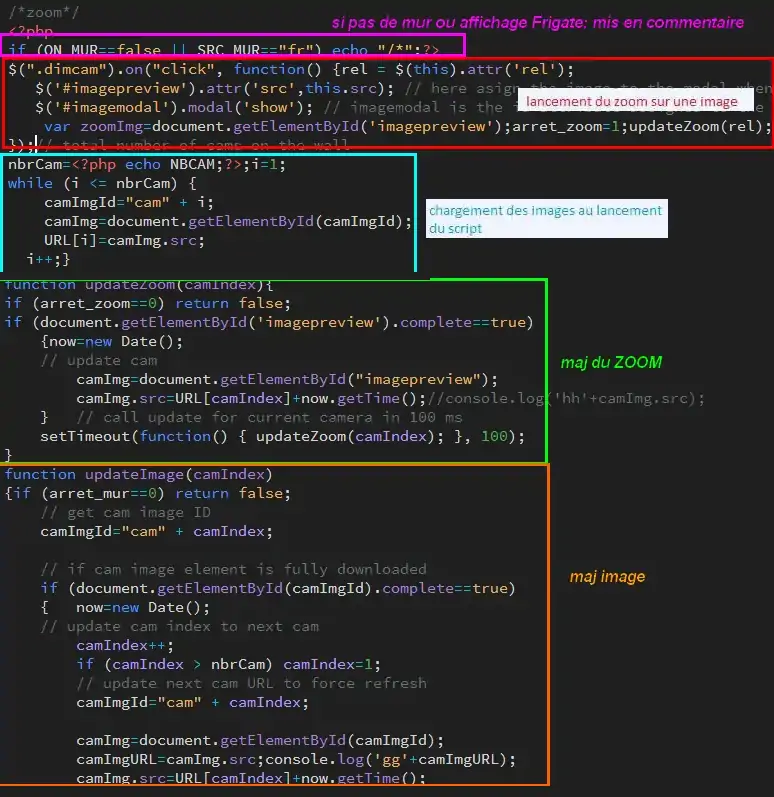

La fonction updateImage() dans footer.php

function updateImage(camIndex)
{if (arret_mur==0) return false;
     // get cam image ID
     camImgId="cam" + camIndex;

     // if cam image element is fully downloaded
     if (document.getElementById(camImgId).complete==true)
     {       now=new Date();
     // update cam index to next cam
             camIndex++;
             if (camIndex > nbrCam) camIndex=1;
             // update next cam URL to force refresh
             camImgId="cam" + camIndex;

             camImg=document.getElementById(camImgId);
             camImgURL=camImg.src;console.log('gg'+camImgURL);
             camImg.src=URL[camIndex]+now.getTime();
     }

|image571|

Attention

Les caméras ne sont pas en https, pour éviter les certificats, mais comme l’accès se fait en local (sur le réseau 192.168.1.x) et enregistre une image, sur le serveur, chaque 100ms pour recréer une vidéo, l’accès distant en https est assuré.

7.4- Ajouter une caméra

NE CONCERNE PAS FRIGATE

Il suffit d’indiquer dans admin/config.php le nb de caméras

define('NBCAM','8');// nombre
