22. FRIGATE

22.1 Matériel

-1 mini PC ou plutôt micro compte tenu de sa taille raccordé au routeur par un cable ethernet

Processeur d’image (GPU):Carte graphique Intel ® Supercore (jusqu’à 750MHz)
Mémoire en cours d’exécution (RAM):LPDDR5 4800 MT/s, montage à bord,
Disque dur de stockage:Compatible M.2 2242 SATA, SATA/PCIE
Construit dans l’expansion de stockage:M.2 2242 peut évoluer à 2 To;
Sortie graphique:Double sortie HDMI + DP V1.4, prenant en charge une résolution maximale de 4096x2160
Réseau sans fil:Realtek 8852BE 802.11a/b/g/n/ac/ax
Interface de puissance:Interface TYPE-C, 12V/3A, 36W (charge uniquement) Prise en charge de l’alimentation PD
USB-A:USB3.2 (Gen1 * 1) * 3
Sortie vidéo:HDMI * 2 4096x2160 @ 60Hz , DP V1.4 * 1 4096x2160 @ 60Hz
Interface audio:Å3.5mm, CTIA
Port Ethernet:GLA Lan (RJ45) * 2 1000m/100m/10m
Indicateur de lumière:Indicateur de puissance bleu clair
Taille du corps:87*87*39.5MM
Poids corporel:397 grammes
Système d’exploitation:Windows 11 Pro Édition Professionnelle (non utilisé)

22.1.1 Installation du module Pcie Coral

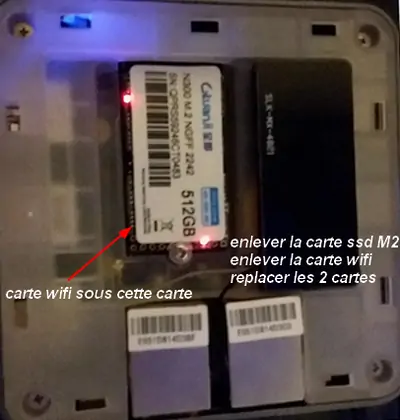

Comme il n’y a qu’un seul emplacement Pcie occupé par une carte wifi-BT et comme le PC est raccordé par un cable ethernet:

on remplace le module wifi (qui se trouve sous la carte M2) par le module Coral

Le couvercle est clipsé, pour l’ouvrir il suffit de déclipser en soulevant avec un tournevis

22.2 Installation docker

Ajouter la clé GPG officielle de Docker:

sudo apt-get update
sudo apt-get install ca-certificates curl
sudo install -m 0755 -d /etc/apt/keyrings
sudo curl -fsSL https://download.docker.com/linux/debian/gpg -o /etc/apt/keyrings/docker.asc
sudo chmod a+r /etc/apt/keyrings/docker.asc

Ajoutez le dépôt aux sources Apt :

 echo \
"deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/debian \
$(. /etc/os-release && echo "$VERSION_CODENAME") stable" | \
sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
sudo apt-get update

Installez les packages Docker:

sudo apt-get install docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin

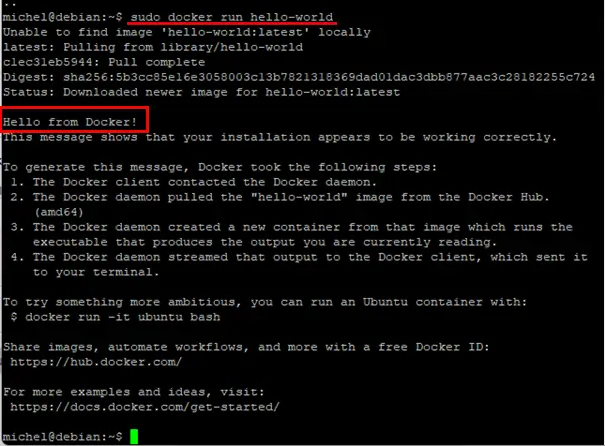

1. Vérifiez que l’installation a réussi en exécutant l’image :hello-world

sudo docker run hello-world

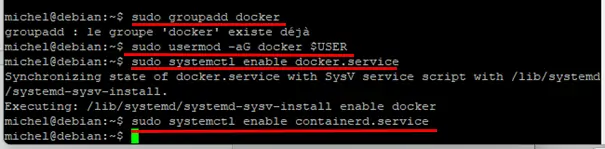

créer le groupe docker et ajouter-vous comme utilisateur :

sudo groupadd docker
sudo usermod -aG docker $USER

Configurer Docker pour qu’il démarre au démarrage avec systemd:

sudo systemctl enable docker.service
sudo systemctl enable containerd.service

installer Docker-compose:

sudo apt install docker.io docker-compose -y

22.3 Installation de Frigate

https://github.com/blakeblackshear/frigate

créer 2 sous-répertoires pour la configuration et la vidéo dans un répertoire « frigate » :

cd /opt
mkdir frigate && cd frigate
mkdir config
mkdir media

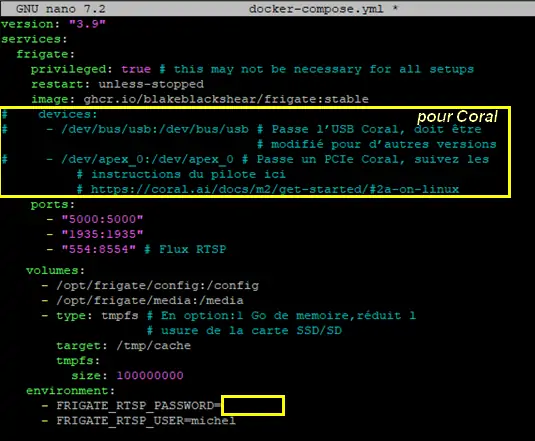

22.3.1 Créer le fichier de configuration docker-compose.yml

sudo nano docker-compose.yml

version: "3.9"
services:
  frigate:
    privileged: true # this may not be necessary for all setups
    restart: unless-stopped
    image: ghcr.io/blakeblackshear/frigate:stable
#    devices:
#     - /dev/bus/usb:/dev/bus/usb # Passe l’USB Coral, doit être
                               # modifié pour d’autres versions
#     - /dev/apex_0:/dev/apex_0 # Passe un PCIe Coral, suivez les
          # instructions du pilote ici
          # https://coral.ai/docs/m2/get-started/#2a-on-linux
    ports:
      - "5000:5000"
      - "1935:1935"
      - "554:8554" # Flux RTSP
    volumes:
      - /opt/frigate/config:/config
      - /opt/frigate/media:/media
      - type: tmpfs # En option:1 Go de memoire,réduit l
                    # usure de la carte SSD/SD
        target: /tmp/cache
     tmpfs:
       size: 100000000
    environment:
      - FRIGATE_RTSP_PASSWORD=<PASS>
      - FRIGATE_RTSP_USER=<USER>

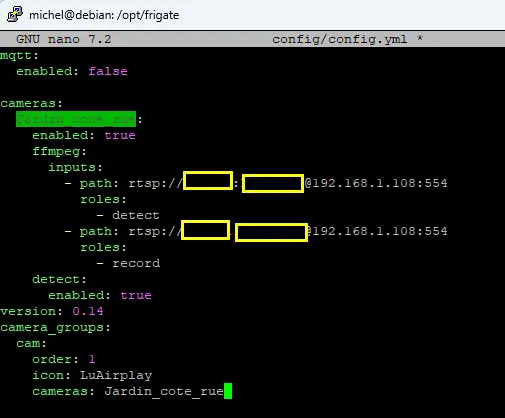

22.3.2 Configurer une caméra, config.yml

sudo nano config/config.yml

mqtt:
  enabled: false
cameras:
  jardin_cote_rue:
    ffmpeg:
      inputs:
        - path: rtsp://michel:<MOT_PASSE>@192.168.1.107:554/cam/realmonitor?channel=1&subtype=0
          roles:
            - record
        - path: rtsp://michel:<MOT_PASSE>@192.168.1.107:554/cam/realmonitor?channel=1&subtype=0
          roles:
            - detect
    detect:
      enabled: true
version: 0.14
camera_groups:
  cam:
    order: 1
    icon: LuAirplay
    cameras:
      - Jardin_cote_rue

22.3.3 Démarrer Frigate

sudo docker-compose up -d

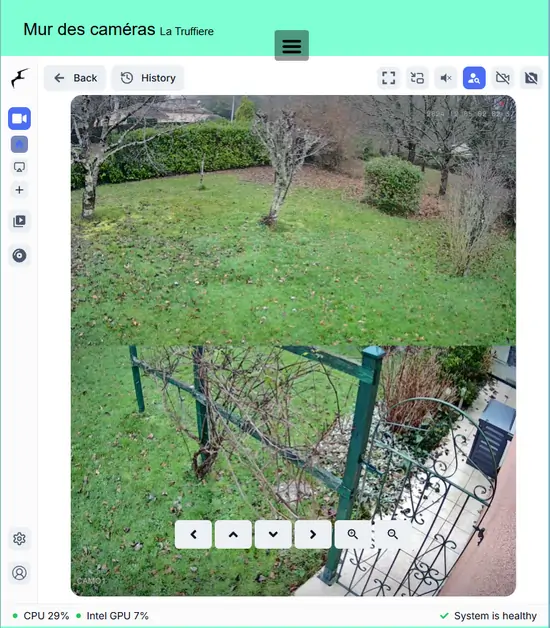

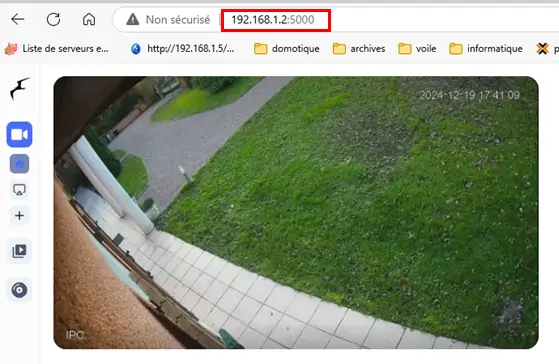

Affichage dans le navigateur

22.4 Installer le pilote du module Coral

sudo uname -r

Important

Si la version de votre noyau est 4.19 ou supérieure, vérifier si un pilote Apex pré-construit est installé

sudo lsmod | grep apex

S’il n’affiche rien, tout va bien , continuez à installer le pilote PCIe. Si il affiche un nom de module Apex, suivre la solution pour désactiver Apex et Gasket: https://coral.ai/docs/m2/get-started/#workaround-to-disable-apex-and-gasket

22.4.1 Installez le pilote PCIe et les packages d’exécution Edge TPU

Tout d’abord, ajouter le dépôt de paquets Debian au système:

echo "deb https://packages.cloud.google.com/apt coral-edgetpu-stable main" | sudo tee /etc/apt/sources.list.d/coral-edgetpu.list
sudo curl https://packages.cloud.google.com/apt/doc/apt-key.gpg -o /etc/apt/trusted.gpg.d/coral.asc
sudo apt-get update

Installez ensuite le pilote PCIe et les packages d’exécution Edge TPU

sudo apt-get install gasket-dkms libedgetpu1-std

Note

le compte utilisateur doit disposer des autorisations root

Une fois *redémarré*, vérifier que le module d’accélération est détecté:

lspci -nn | grep 089a

Vérifiez également que le pilote PCIe est chargé :

ls /dev/apex_0

22.5 nouvelles configurations de docker-compose et config

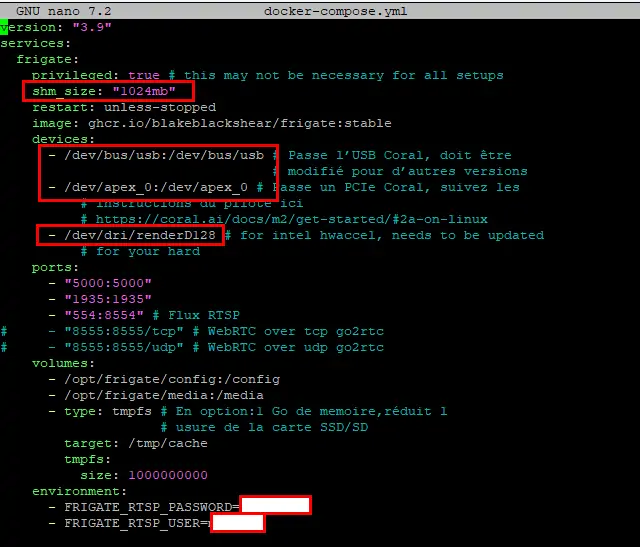

22.5.1 docker-compose.yml

22.5.1 config/config.yml

Ajouter ces lignes:

# N'activez cette option que si vous utilisez les GPU Intel
ffmpeg:
  hwaccel_args: preset-vaapi
detectors:
  coral:
    type: edgetpu
    device: pci

22.5 prise en main de go2rtc

Important

Pour utiliser go2rtc dans Frigate, il n’est pas nécessaire de l’installer mais pour comprendre le fonctionnement, c’est préférable.

Par contre pour l’utiliser dans Frigate il est important de stopper le conterneur go2rtc pour éviter des problèmes d’ouverture de ports.

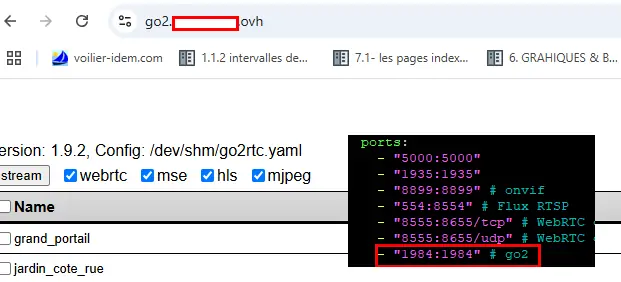

En mappant dans docker-compose.yml de Frigate le port 1984, on peux accéder à go2rtc. Avec un certificat letsencrypt, l’accès distant est aussi possible.

Voir aussi

ports RTSP et ONVIF pour caméras de marque : https://www.camapp365.com/technical/rtsp-and-onvif-ports

https://github.com/AlexxIT/go2rtc

création du répertoire /op/go2rtc

mkdir /opt/go2rtc
cd /opt/go2rtc

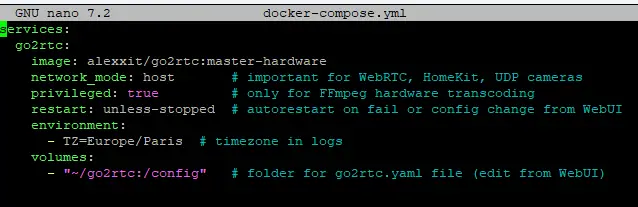

**création de docker-compose.yml

services:
go2rtc:
  image: alexxit/go2rtc:master-hardware
  network_mode: host       # important for WebRTC, HomeKit, UDP cameras
  privileged: true         # only for FFmpeg hardware transcoding
  restart: unless-stopped  # autorestart on fail or config change from WebUI
  environment:
    - TZ=Europe/Paris  # timezone in logs
  volumes:
    - "~/go2rtc:/config"   # folder for go2rtc.yaml file (edit from WebUI)

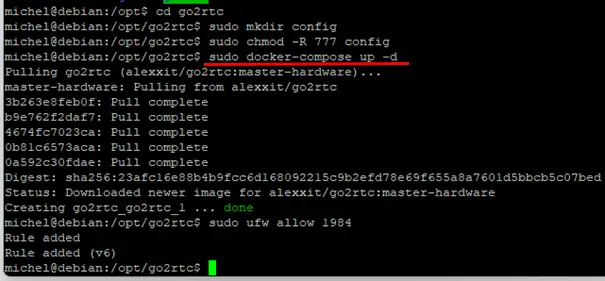

Démarrer le conteneur

sudo docker-compose up -d

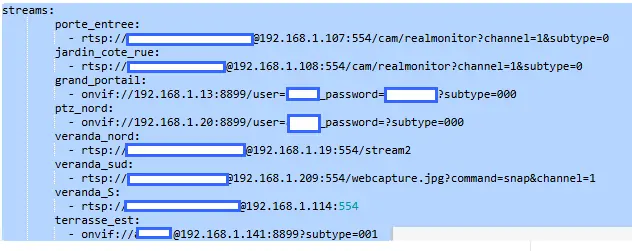

config.yml:

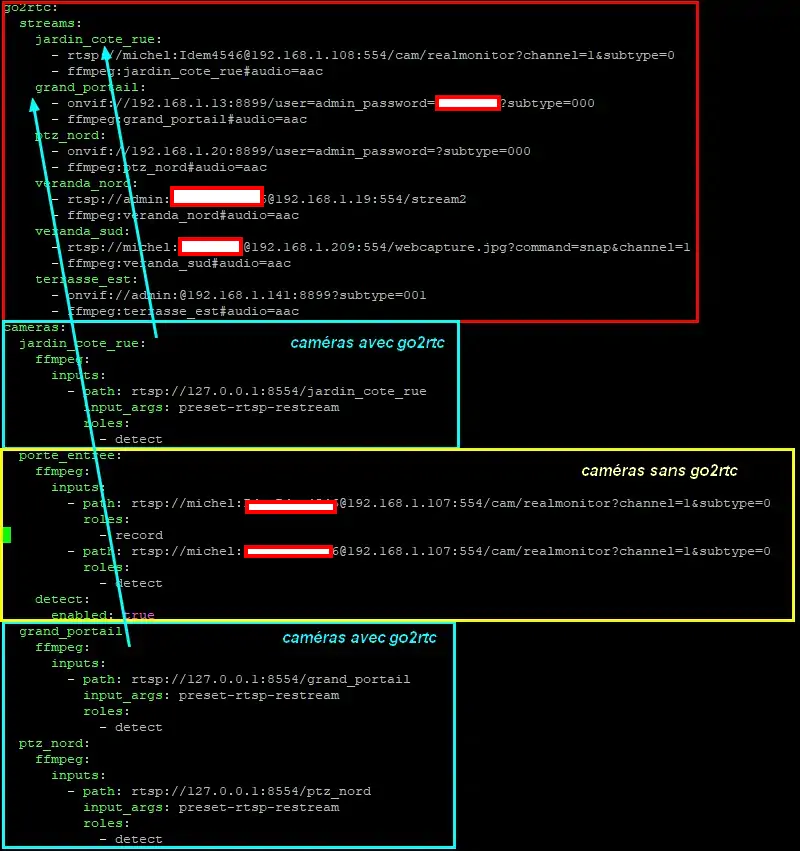

22.6 le fichier config/config.yml avec go2rtc

22.7 Accès distant

Autoriser le port 5000

le fichier de configuration Nginx

#auth_basic "Mot de Passe Obligatoire";
#auth_basic_user_file /etc/nginx/.htpasswd;
    server_name <DOMAINE>;

    location / {
     proxy_pass http://192.168.1.2:5000/;
     proxy_set_header Host $host;
     proxy_set_header X-Real-IP $remote_addr;
     proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
 #WebSocket support
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade";
    proxy_http_version 1.1;
    }
    listen 443 ssl; # managed by Certbot
    ssl_certificate /etc/letsencrypt/live/<DOMAINE>/fullchain.pem; #>
    ssl_certificate_key /etc/letsencrypt/live/<DOMAINE>/privkey.pem;>
    include /etc/letsencrypt/options-ssl-nginx.conf; # managed by Certbot
    ssl_dhparam /etc/letsencrypt/ssl-dhparams.pem; # managed by Certbot
}
server {
 if ($host = <DOMAINE>) {
     return 301 https://$host$request_uri;
 } # managed by Certbot
 listen      80 ;
 server_name <DOMAINE>;
 return 404; # managed by Certbot

voir cette exemple pour la configuration en http pour demander un certificat Let’sEncrypt 9.4 accès distant HTTPS

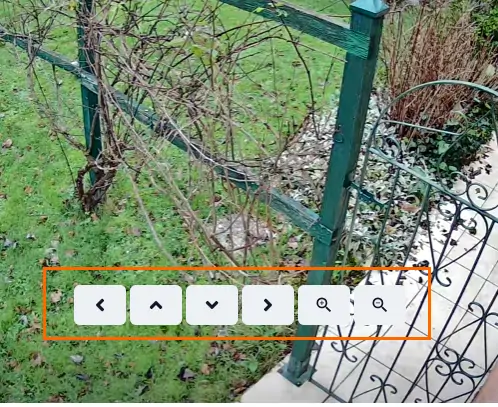

22.8 Configuration onvif (caméras PTZ)

fichier /config/config.yml

ptz_nord:
  ffmpeg:
    inputs:
      - path: rtsp://127.0.0.1:8554/ptz_nord
        input_args: preset-rtsp-restream
        roles:
          - detect
  onvif:
    host: 192.168.1.20
    port: 8899
    user: admin
    password: '' # si pas de password
  detect:
    enabled: true

** fichier docker-compose.yml**

Note

ports ONVIF les plus utilisés: 80, 8000, 8080, 8899, 2000, 5000

22.9 Notifications (sans HomeAssistant)

https://github.com/0x2142/frigate-notify/tree/main

mon fichier config.yml

frigate:
  server: http://192.168.1.2:5000
  ignoressl: true
  public_url: https://frigate.xxxxxxxxxxxxxx.ovh
  headers:
    - Authorization:  Basic bWxxxxxxxxxxxxNTQ2
  startup_check:
    attempts: 5
    interval: 30
  mqtt:
    enabled: true # Une seule méthode de surveillance peut être configurée
    server: 192.168.1.42
    port: 1883
    clientid: frigate-notify
    username: michel
    password: xxxxxxxxx
    topic_prefix: frigate
  webapi:
    enabled: false # Une seule méthode de surveillance peut être configurée
    interval: 60
  cameras:
    exclude:
      - PTZ_nord
alerts:
  general:
    title: Alerte Frigate
    timeformat:
# Spécifier ce qu’il faut faire avec les événements qui n’ont pas d’image d’instantané
    nosnap:        # Par défaut : allow
    snap_bbox:
# Inclut l’horodatage sur l’instantané lorsqu’il est récupéré à partir de Frigate
   snap_timestamp:
   snap_crop:
# Définissez cette option pour ne notifier qu’une seule fois par événementtrue
   notify_once: true
  quiet:
    start:
    end:
  zones:
    unzoned: allow
    allow:
      - jardin_cote_rue_z1
    block:
      - test_zone_02
  discord:
    enabled: false
    webhook:
    template:
  gotify:
    enabled: false
    server:
    token:
    ignoressl:
    template:
  pushover:
    enabled: true
    token: aszzzzzzzzzzzzzzzzzzzzzzka
    userkey: uoxxxxxxxxxxxxxxxxxxxji
    devices: honvvvvvvvvvvvvvv
    priority: 0
    retry:
    expire:
    ttl:
    template:
  smtp:
    enabled: false
    server: smtp.orange.fr
    port: 465
    tls: true
    user: michel.xxxxxxxr@orange.fr
    password: zzzzzzzzzzzzzzzzzzzzzzzz
    recipient: michel.zzzzzzzzzzzz@mailo.com
    template:
  webhook:
    enabled: true
    server: http://192.168.1.5/monitor/api/json.php?app=envoi_sms&contenu=essai
    ignoressl:
    method:
    params:
    headers:
    template:

monitor:
  enabled: false
  url:
  interval:
  ignoressl:

monfichier docker-compose.yaml

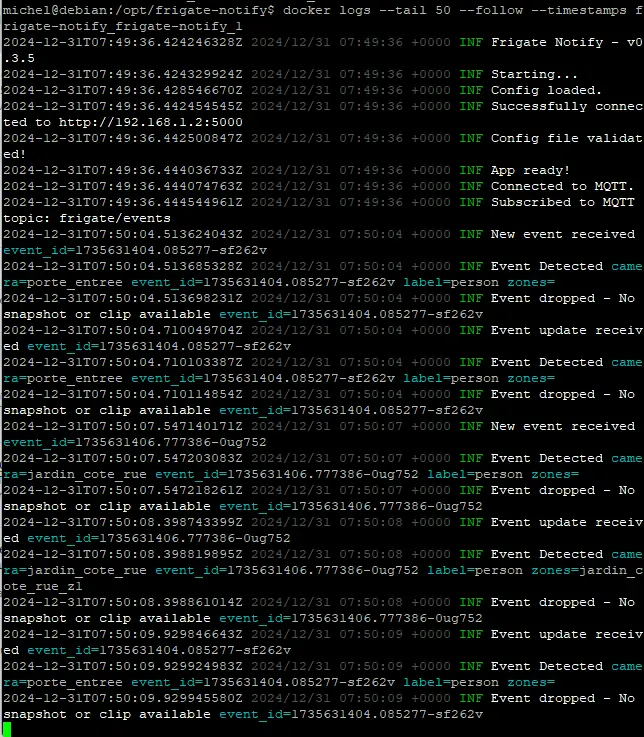

fichier journal

docker logs --tail 50 --follow --timestamps frigate-notify_frigate-notify_1

22.10 Frigate plus

la documentation n’est pas très claire, il faut ajpouter la clé api dans la configuration docker

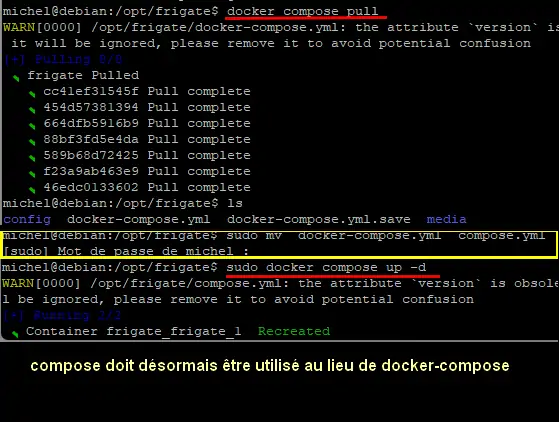

22.11 Mise à jour de Frigate

Pour faire cette mise à jour, 2 lignes de commandes à taper :

docker compose pull
sudo docker compose up -d

22.12 Caméras chinoises Vatilon

Caméras H42, H43, PA4, PB4, …..

Des problèmes existent avec go2rst, pour les résoudre l’update du firmware est souvent la solution; pour cela, télécharger IPCBatchTools sur Github :

https://github.com/mtrakal/ipc-vatilon

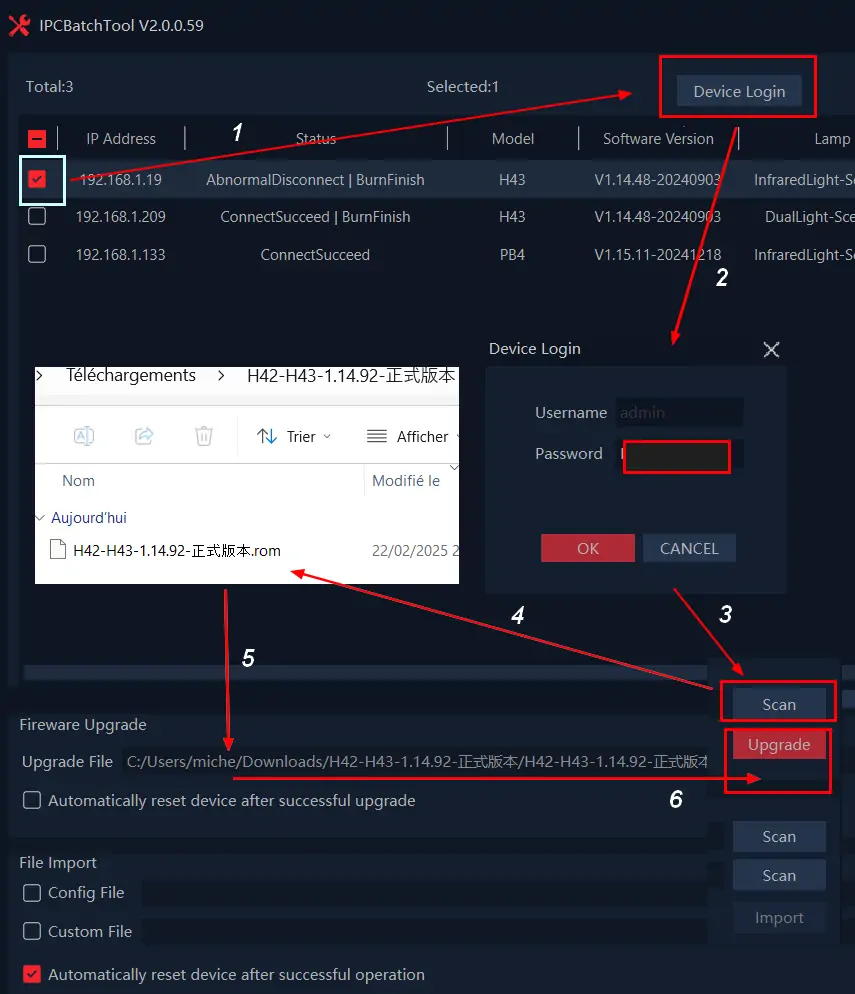

ICBatchTools , mode d’emploi

les firmware sont à téléchage ici : https://www.vatilon.com/ipcrjxz

22.13 Caméras IMOU CRUISER dual

https://github.com/blakeblackshear/frigate/discussions/11848

ma config frigate:

go2rtc:
  streams:
    cruiser_pt:
      - rtsp://admin:xxxxxxxx@192.168.1.7/cam/realmonitor?channel=1&subtype=0&unicast=true&proto=Onvif
    cruiser_pt_sub:
      - ffmpeg:cruiser_pt#video=h264#width=1280#height=720#raw=-fpsmax 5#hardware=vaapi
cameras:
  imou_cruiser_ptz:
    onvif:
      host: 192.168.1.7
      port: 80
      user: admin
      password: xxxxxxxx
    ffmpeg:
      inputs:
        - path: rtsp://127.0.0.1:8554/cruiser_pt
          input_args: preset-rtsp-restream
          roles:
            - record
        - path: rtsp://127.0.0.1:8554/cruiser_pt_sub
          input_args: preset-rtsp-restream
          roles:
            - detect
  imou_cruiser_fixed:
    ffmpeg:
      inputs:
        - path:
            rtsp://admin:xxxxxxxx@192.168.1.7/cam/realmonitor?channel=2&subtype=0
          roles:
            - detect
            - record
