15. EXEMPLES
15.1 ajout d’un dispositif
15.1.1 Ajout d’un contact de porte supplémentaire

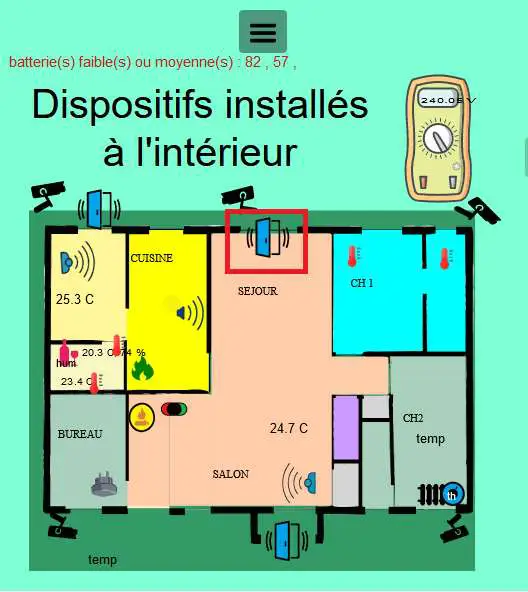

Dans Domoticz le dispositif est ajouté au plan :
15.1.1.1 Modifier l’image

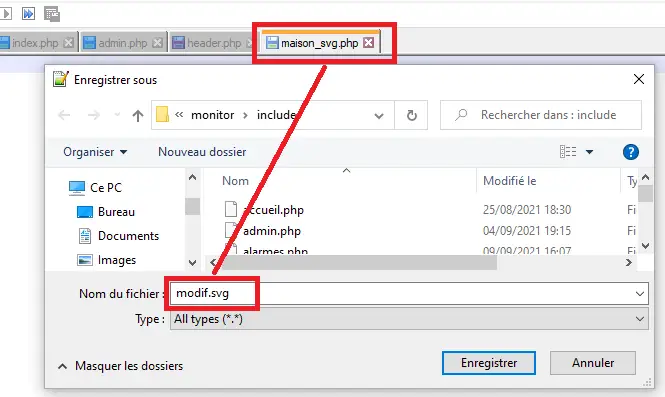

On effectue (avec Notepad par exemple) une sauvegarde de l’image
Avec Inkscape, ouvrir et modifier l’image
Faire un copier/coller d’un dispositif existant ou importer une icone

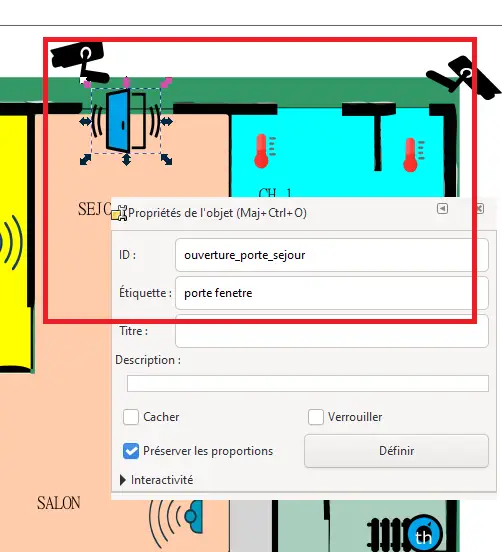

Placer l’icône et renseigner l’ID

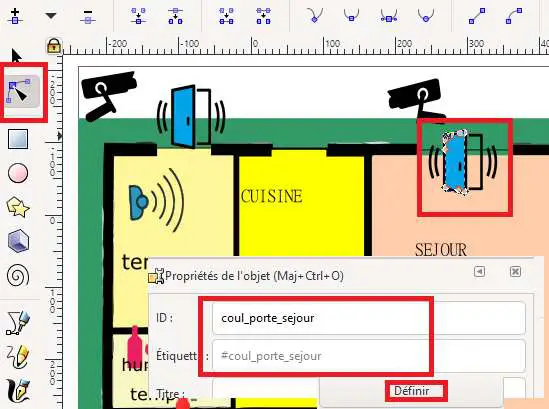

Pour la couleur

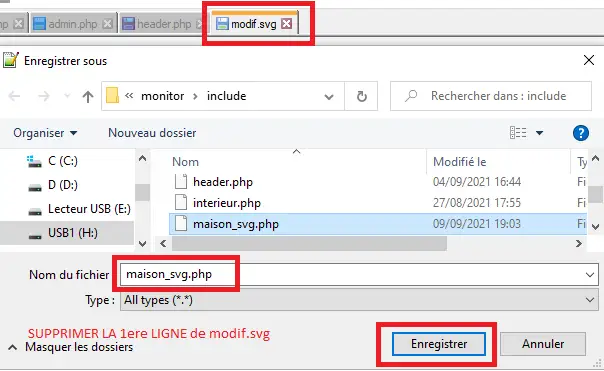

Sauvegarder l’image dans le fichier PHP d’origine, en supprimant la ligne XML
15.1.1.2 Dans la Base de données SQL
Insérer le dispositif dans la table « dispositifs »
15.1.1.3 Dans le fichier PHP de l’image
On ajoute un onclick pour l’affichage des propriétés
Note
avec Inkscape, il est possible de l’ajouter lors de la création de l’image si l’on a déjà choisi l’ID monitor.
Ce n’est pas important, il faut ouvrir de toute façon cette image pour ajouter un cercle clignotant pour la gestion de la pile.
<g
id="ouverture_porte_sejour"
onclick="popup_device(7)"
On peut vérifier que l’iD pour la couleur est bien présent

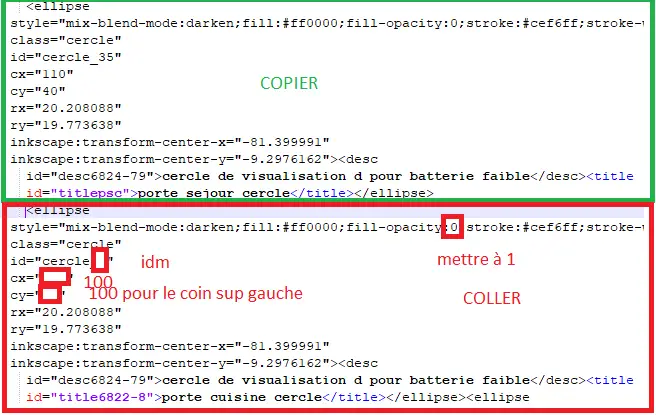

Pour le cercle le plus simple c’est de faire un copier/coller d’un cercle existant avec des coordonnées facile à retrouver et avec une opacité à 1
Voir paragraphe 2.1.1.b avec Adobe Illustrator
Avec F12 du navigateur ajuster la position
15.1.2 Ajout d’un Panic bouton (SOS)
le bouton zigbee utilisé: https://www.zigbee2mqtt.io/devices/BT400B.html
les données envoyées par le dispositif:
Important
Ce panic button est un sensor; si le fonctionnement est simple dand domoticz (passage à Off lors d’un appui sur le bouton suivi d’un retour à On ) ,dans Home Assistant c’est plus compliqué (réception de l’appel mais renouvellement toutes les 4 heures de l’action (envoi d’un SMS ici)
réception d’un SMS :
Important
Les CT de Domoticz, Home Assistant, IoBroker doivent pouvoir utliser la liaison série pour la communication GSM ,
Config des CT: ajouter ces lignes en remplaçant x suivant le port utilisé:
lxc.cgroup2.devices.allow: c 188:* rwm
lxc.mount.entry: /dev/ttyUSBx dev/ttyUSBx none bind,optional,create=file
15.1.2.1 Utilisation du bouton dans Domoticz
pour Domoticz : soit on utilise une icone disponible, soit on ajoute au fichier www/switch_icons.txt une icone perso.( voir ci dessous le mode d’emploi)

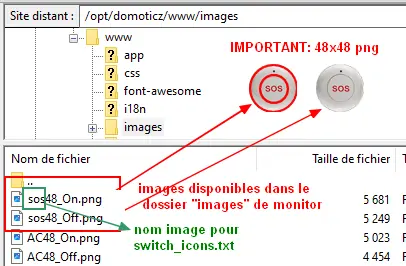

Icônes personnalisées pour Domoticz
Les images téléversées dans le dossier « images » de DZ doivent être au format png de 48x48 px

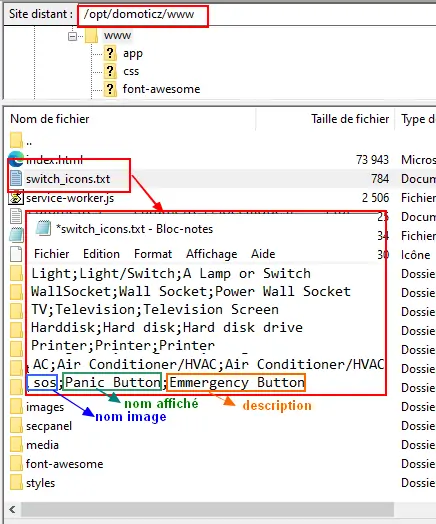

Ajouter les informations concernant l’icone dans le fichier switch_icons.txt comme indiqué ci-après:

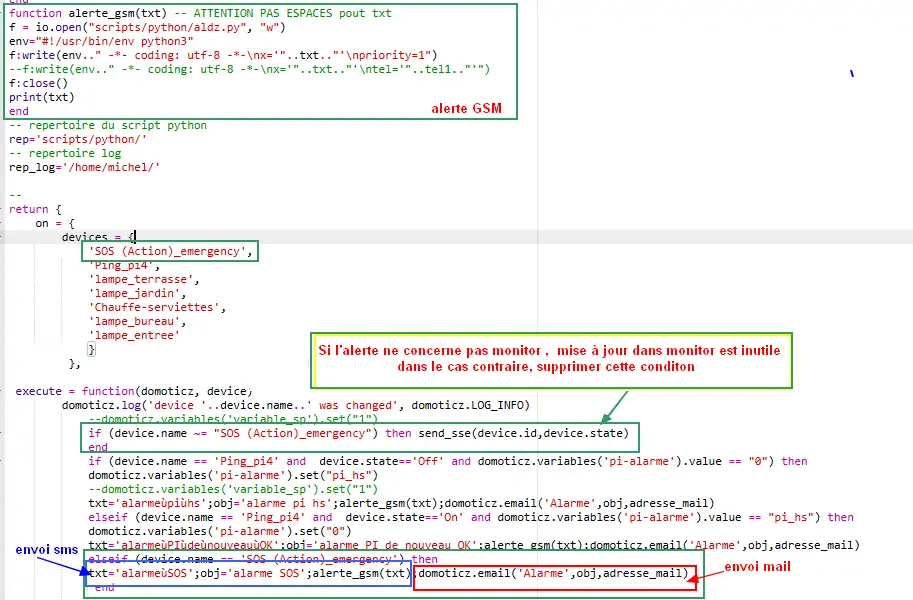

Le script lua pour envoyer une alerte SMS et mail
if (device.name == 'SOS (Action)_emergency') then
txt='alarmeùSOS';obj='alarme SOS';alerte_gsm(txt);domoticz.email('Alarme',obj,adresse_mail)
end
LE script notifications_devices.lua :
Voir le § 13.6 SMS réception et émission , concernant l’envoi d’un SMS
15.1.2.2 Utilisation du bouton dans Home Assistant
On récupère l’entity_id
Création d’une automation pour envoyer le SMS (seul un changement d’état se produit , une chaine vide est envoyée, d’où le trigger sans indiquer l” état) :
- id: alarme_sos
alias: sos_gsm
trigger:
- platform: state
entity_id: sensor.sos_action
condition: []
action:
- service: shell_command.set_aldz
data:
msg: "SOS"
Note
l’envoi du SMS est défini dans configuration.yaml :
shell_command:
set_aldz:
"./pyscript/aldz.bash '\"{{ msg }}\"' "
le fichier bash aldz.sh:
#! /bin/bash
printf '#!/usr/bin/env python3 -*- coding: utf-8 -*- \nx='$1'\npriority=1' > /config/pyscript/aldz.py
le fichier python aldz.py :
#!/usr/bin/env python3 -*- coding: utf-8 -*-
x='0'
priority=0
Voir le § 13.6.2 émission SMS pour des explications concernant le script sms_dz.py (utilisé aussi par Domoticz)
15.1.2.3 Utilisation du bouton dans io.broker
Important
J’utilise les mêmes scripts python décrits précédemment aussi python3 et pip(si besoin) doivent être installés.
Sous debian 12 , pour verifier la version installée à l’installation:
python3 --version
pour installer pip:
apt install python3-pip -y
Des modules doivent aussi avoir été installés:
import requests , time ,json, os, chardet, shutil
from periphery import Serial
import importlib

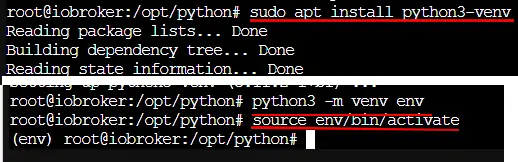

Sous dbian 12, il faut au préalable créer un environnement virtuel; ici je ke crée dans le répertoire /opt/python dans lequel j’ai déjà installeé les scripts
apt install python3-venv
python3 -m venv env
source env/bin/activate

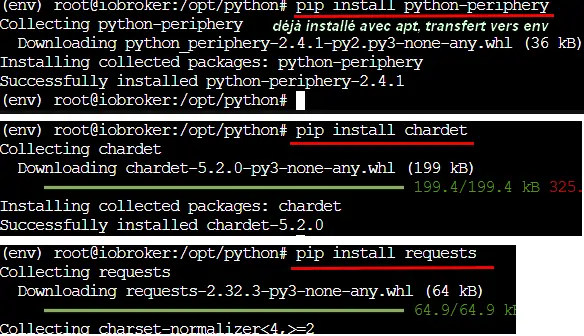

Sous debian 12 periphery peut être installé avec apt ou avec pip; si il est installé avec apt il devra tout de même être installé dans l’environnement.

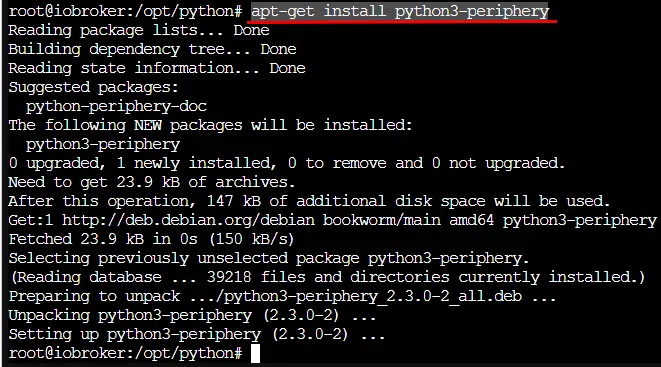

apt-get install python3-periphery
15.1.2.3.1 script sms_dz modifié
Ce script a été écrit pour Domoticz aussi les répertoires utilisés peuvent être différent sous io.broker
15.1.2.3.2 script js dans io.broker
Important
le moteur de script JS doit être installé

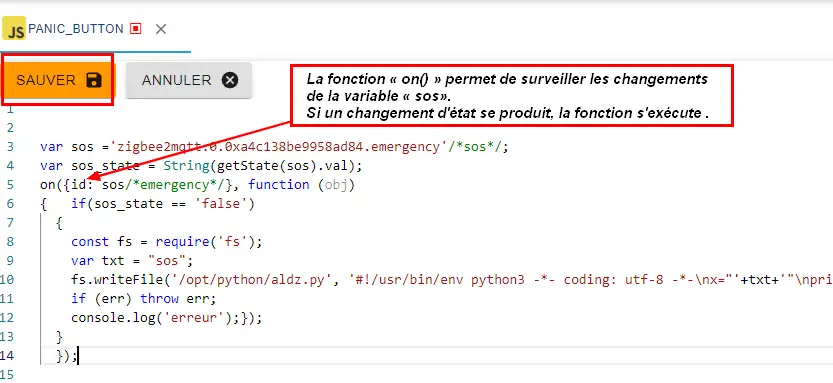

le script :
var sos ='zigbee2mqtt.0.0xa4c138be9958ad84.emergency'/*sos*/;
var sos_state = String(getState(sos).val);
on({id: sos/*emergency*/}, function (obj)
{ if(sos_state == 'true')
{
const fs = require('fs');
var txt = "sos";
fs.writeFile('/opt/python/aldz.py', '#!/usr/bin/env python3 -*- coding: utf-8 -*-\nx="'+txt+'"\npriority=1', (err) => {
if (err) throw err;
console.log('erreur');});
}
});
15.1.2.3.3 script systemd pour le démarrage automatique
C’est également le même script que pour Domoticz en adaptant le répertoire utilisé.
[Unit]
Description=commande iob par sms
After=multi-user.target
[Service]
Type=idle
ExecStart=/usr/bin/python3 /opt/python/sms_dz.py > /root/sms_dz.log 2>&1
[Install]
WantedBy=multi-user.target
Pour lancer un service au démarrage, utilisez la commande enable :
systemctl enable sms_dz.service
Note
ne démarrer sms_dz que sur un seul system domotique
15.1.2.4 Utilisation du bouton dans Monitor

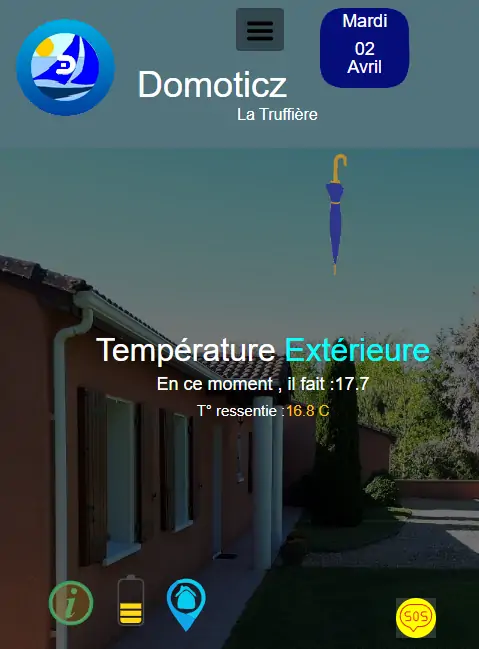

Dans admin/config.php
define('ON_SOS',true);// bouton sos page accueil, le disositif dit être enregistré dans SQL

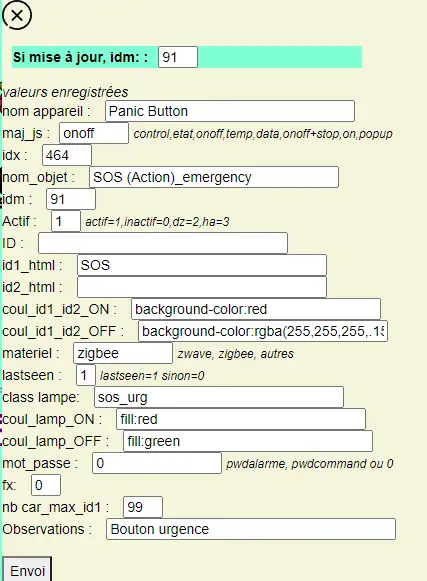

Les valeurs du dispositif enregistrées dans la BD monitor:

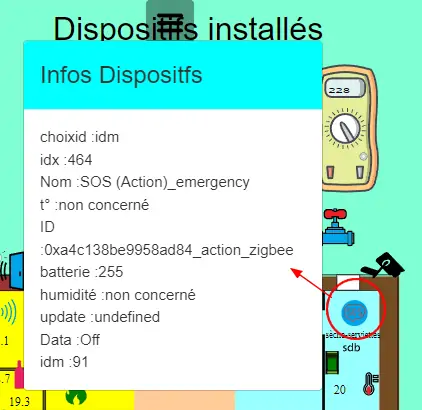

L’mage du bouton dans le plan intérieur :
Extrait du SVG concernant le SOS:
<g>
<g class="sos_urg" onclick="popup_device(91)">
<path class="st20" d="M678.1,152.5L678.1,152.5c11.8,0,21.3,9.4,21.3,21l0,0c0,11.6-9.6,21-21.3,21l0,0c-11.8,0-21.3-9.4-21.3-21
l0,0C656.8,161.9,666.3,152.5,678.1,152.5z"/>
</g>
<g id="SOS1">
<g>
<g transform="translate(0.000000,511.000000) scale(0.100000,-0.100000)">
<path class="st68" d="M6718.4,3521.9c-70.1-7.8-121.5-75.7-110.1-145.6c8.2-49.9,46.7-90.9,95.7-101.9c3.9-0.9,7.6-2.1,8.4-2.7
c0.7-0.6,7.5-8.7,15.1-18.1c7.6-9.4,15.6-18.8,17.8-20.9c4.4-4.4,8.5-6.2,11.3-4.9c0.8,0.4,10.8,12.1,22,26.1l20.4,25.4h15.1
c18.6,0.1,32.5,1,41.6,2.8c37.2,7.5,69.7,31.8,86.5,64.8c22.5,44.4,15.7,96.5-17.6,134c-20.3,23-50,37.9-81.6,41.1
C6834.3,3522.9,6726.3,3522.9,6718.4,3521.9z M6853.3,3509.7c30.3-6.6,55.5-23.2,72.1-47.6c17.6-25.9,23.2-57.6,15.3-88.1
c-9.1-35.6-38-66.1-73.5-77.5c-15.3-4.9-24.6-6-51.4-6c-13,0-20.6-0.3-21.5-0.8c-1.1-0.6-24.6-29-39.2-47.4l-1.5-2l-1.9,1.7
c-1,0.9-7.4,8.5-14.1,16.9c-13.4,16.5-18.5,22.2-21.3,23.6c-1,0.5-4.4,1.4-7.5,2.1c-39.1,7.8-72,37-85,75.3
c-4.7,13.9-5.6,20-5.6,36.3c0,12.5,0.2,15.6,1.6,21.8c3.4,16,9.5,30.1,18.5,43.5c7.3,10.7,21.3,24.5,32.2,31.6
c14.9,9.7,31.1,15.7,48.2,18c1.2,0.2,30.3,0.3,64.8,0.2C6845.6,3511.3,6846.2,3511.2,6853.3,3509.7z"/>
<path class="st68" d="M6677.1,3443.7c-7.5-2.7-13-7.8-16.7-15.3c-2-4.2-2.2-5.1-2.2-11.9c0-7,0.1-7.5,2.7-12.6
c3-6.1,7.5-10.5,13.7-13.5c4-1.9,4.1-1.9,21.4-2.3l17.4-0.3l2.1-2c3.4-3.2,4.6-7.4,4.6-15c0-3.6-0.4-7.9-0.9-9.6
c-1.2-3.9-4.6-7.6-7.7-8.5c-1.5-0.4-11.3-0.7-22.7-0.7c-20.1,0-20.1,0-21.6-1.6c-2-2-2-4.6-0.1-7l1.5-1.9l23.4,0.2
c26.7,0.2,26.3,0.1,32.3,6.8c4.9,5.3,6.3,9.6,6.7,20.3c0.3,7.6,0.1,9.4-1.2,13.6c-2.2,7.2-5.1,11.1-10.5,13.8l-4.5,2.3h-14.9
c-16.7,0-19.6,0.5-24.3,4.1c-3.9,3-6.8,8.9-6.8,13.9c0,5,2.9,10.9,6.8,13.9c4.7,3.7,7.4,4.1,26.7,4.1c9.6,0,17.9,0.2,18.6,0.4
c3.2,1.2,3.4,7.7,0.4,9.3c-0.8,0.4-9.4,0.7-20.9,0.7C6683.1,3445,6680.3,3444.8,6677.1,3443.7z"/>
<path class="st68" d="M6772.9,3444.1c-8.3-2.8-14.6-8.1-18.2-15.6l-2.3-4.6v-30.5v-30.5l2.3-4.6c2.9-6.1,8-11.1,14.1-13.9
c4.4-2.1,5.3-2.2,12.1-2.2c6.8,0,7.7,0.1,12.1,2.2c6.2,2.8,11.3,7.8,14.1,13.9l2.3,4.6v30.5v30.5l-2.3,4.6
c-2.9,6.1-8,11.1-14.1,13.9c-4,1.9-5.6,2.2-11.1,2.4C6778.2,3445,6774.7,3444.7,6772.9,3444.1z M6789.8,3432
c3.4-1.9,5.6-4.1,7.9-8.5c1.3-2.2,1.3-4.4,1.3-30.2c0-25.7-0.1-27.9-1.3-30.2c-2.4-4.4-4.4-6.6-8.2-8.7
c-5.3-2.8-11.4-2.8-16.7,0c-3.8,2.1-5.8,4.2-8.2,8.7c-1.2,2.2-1.3,4.6-1.5,27c-0.1,13.5-0.1,26.2,0.2,28.2
c0.6,5.3,4.1,10.5,8.7,13.2c2,1.2,4.6,2.4,5.6,2.5C6781,3434.8,6786.3,3433.8,6789.8,3432z"/>
<path class="st68" d="M6850.9,3444c-13.3-4-22.4-18.4-20-31.7c1.7-9.4,8.2-18,16.7-21.9c3.9-1.8,4.6-1.9,19.6-2.2
c12.5-0.3,15.9-0.6,17.6-1.5c6.5-3.5,9.6-11.6,8.1-21.8c-0.4-2.9-1.4-6.5-2.3-8c-2.6-4.6-3.4-4.8-27.3-4.8
c-12.5,0-21.7-0.3-22.5-0.7c-3.3-1.7-2.7-8.5,0.8-9.4c0.9-0.2,11.9-0.3,24.5-0.2l22.9,0.2l3.4,1.8c4.2,2.1,7.4,6,9.5,11.5
c1.9,4.9,2.7,16.8,1.5,22.3c-1.8,8-7,15.1-13.8,18.7c-3.4,1.8-3.9,1.9-19.4,2.2c-17.6,0.4-19,0.8-23.6,5.7
c-3.8,4-4.9,6.6-4.9,12.3c0,3.7,0.4,5.9,1.3,7.6c1.8,3.4,5.2,6.8,8.5,8.5c2.7,1.5,3.9,1.5,22.3,1.7l19.6,0.2l1.4,1.8
c1.8,2.3,1.8,4.4-0.1,6.7l-1.4,1.8l-19.8-0.1C6859.4,3445,6853,3444.7,6850.9,3444z"/>
</g>
</g>
</g>
</g>
Le style:
<style type="text/css">
.st20{fill:#02A3EA;}
.st68{fill:#EA2806;stroke:#EA2806;stroke-width:6.666667e-04;stroke-miterlimit:10;}
</style>
15.2 Ajout d’une commande ON-OFF
A partir d’une prise ce courant Zigbee pour alimenter le seche-serviette de la SDB.
La prise Zigbee dans Domoticz:
La prise Zigbee dans Home Assistant

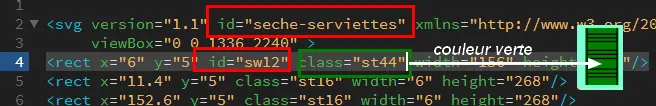

L’image SVG du seche-serviette:

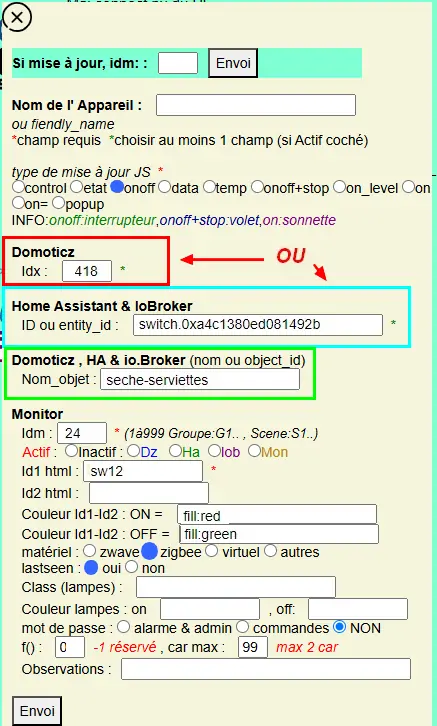

On possède maintenant les élément pour enregistrer la prise dans la base SQL:
On ajoute le dispositif sur le MUR de Commandes , entre les balises <ul> …>/ul> :
<li style="margin-left:150px;margin-top:-660px"><a href="#murinter"><?php include ("seche-serviettes_svg.php");?></li>

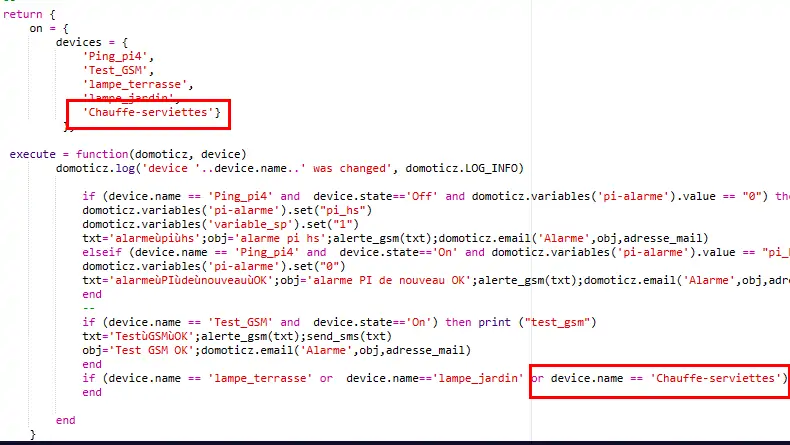

Pour avoir un retour en temps réel d’un changement de position de la prise ( ajout temporisation, mise à jour lors de l’extinction,etc,…), on ajoute dans le script LUA concernant les devices:
15.3 Réinitialisation des dispositifs dans Domoticz
Note
Exemple
transfert de Domoticz linux vers Domoticz Docker avec Zwave et Zigbee sous docker également, avec la reconnaissance automatique MQTT

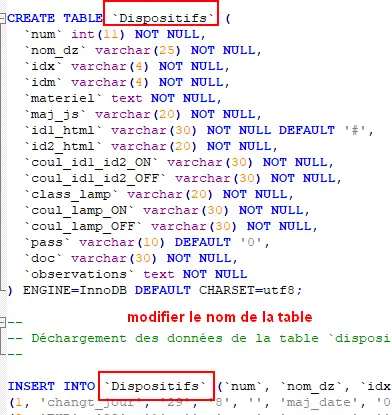

Dans ce cas tous les dispositifs changent d’idx dans Domoticz, il faut mettre à jour la table de la base de données : « dispositifs » . Pour préparer le travail, faire une copie de la table « dispositifs en l’exportant
Modifier le fichier exporté
Importer la nouvelle table

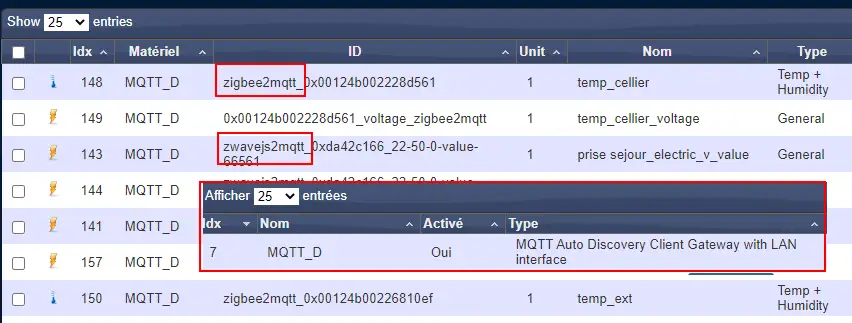

Faire correspondre les nouveaux « idx » de Domoticz avec les « idm « de monitor.
Dans le fichier de configuration, modifier le nom de la table et la nouvelle IP de Domoticz :
define('DISPOSITIFS', 'Dispositifs');
define('URLDOMOTIC', 'http://192.168.1.76:8086/');//url
