6. GRAHIQUES & BASE DE DONNEES
Voir ces pages pour installer les scripts : - http://domo-site.fr/accueil/dossiers/40 - http://domo-site.fr/accueil/dossiers/42
Prérequis
Jpgraph est installé avec le cache
php-gd est installé
la bibliothèque python fabric est importé
le module python mysql.connector est importé
6.1 Les table SQL
Avertissement
Pour le nom des tables concernant les graphiques, NE PAS UTILISER le CARACTERE –(moins)
Ce caractère est utilisé comme séparateur pour l’indication de l’ensemble table-champ pour les graphiques
En absence de champ c’est le champ « valeur » qui est utilisé sinon :
Value= « <TABLE>-<CHAMP> »
Avec 2 champs ou 3 champs

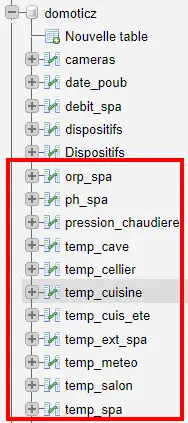

Création de la table avec phpMyAdmin :exemple
CREATE TABLE `pression_chaudiere` (
`num` int(5) NOT NULL,
`date` timestamp NOT NULL DEFAULT current_timestamp() ON UPDATE current_timestamp(),
`valeur` varchar(4) NOT NULL
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
ALTER TABLE `pression_chaudiere` CHANGE `num` `num` INT(4) NOT NULL AUTO_INCREMENT, add PRIMARY KEY (`num`);
6.2 Dans Domoticz
Les données à enregistrer peuvent provenir de capteurs réels ou virtuels. Pour éviter un trop grand nombre de valeurs, il est utile pour certains dispositifs, de créer des variables pour comparer les valeurs et les limiter aux valeurs entières (c’est le cas de la météo Darsky, des capteurs de température Onoff).
Pour utiliser des données de la base SQL, il faut au préalable les avoir enregistrées depuis Domoticz : c’est le rôle de la bibliothèque Python fabric
Pour l’installer (pip est déjà installé):
sudo pip3 install fabric
Une fois un premier enregistrement crée, pour une température, dans la base, il suffit pour un nouvel enregistrement d’une autre t° d’ajouter dans le script LUA « évènement /NOM_DU SCRIPT » cette T°
Depuis la version 2023-2 de Domoticz le script a été réécrit en dzvent

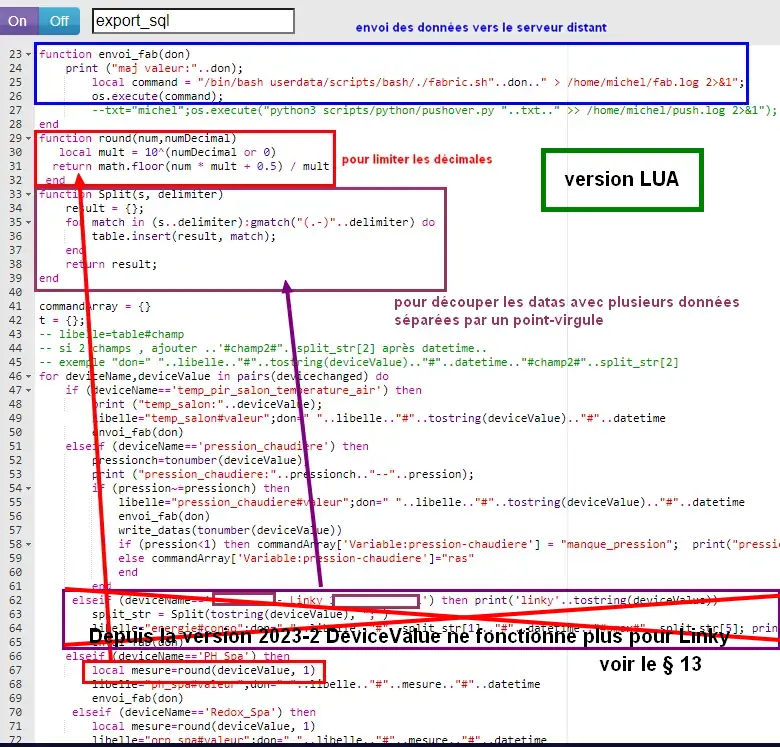

pour info Extrait du script en lua:
package.path = package.path..";www/modules_lua/?.lua"
require 'datas'
require 'string_tableaux'
data0=pression;data1=d_linky
year = tonumber(os.date("%Y"));
month = os.date("%m");
day = os.date("%d");
hour = os.date("%H");
min = os.date("%M");
sec = os.date("%S");
weekday = tonumber(os.date("%w"));
time = os.date("%X");
datetime = year.."-"..month.."-"..day.." "..time;
--
function write_datas(data0,data1)
f = io.open("www/modules_lua/datas.lua", "w")
f:write('pression='..data0..';d_linky='..data1)
f:close()
end
function envoi_fab(don)
print ("maj valeur:"..don);
local command = "/bin/bash userdata/scripts/bash/./fabric.sh"..don.." > /home/michel/fab.log 2>&1";
os.execute(command);
os.execute("python3 scripts/python/pushover.py "..txt.." >> /home/michel/push.log 2>&1");
end
function round(num,numDecimal)
local mult = 10^(numDecimal or 0)
return math.floor(num * mult + 0.5) / mult
end
function Split(s, delimiter)
result = {};
for match in (s..delimiter):gmatch("(.-)"..delimiter) do
table.insert(result, match);
end
return result;
end
commandArray = {}
t = {};
--donnees={['pression']='1.2'};write_datas('{["pression"]="'.."1.2"..';}')
-- libelle=table#champ
-- si 2 champs , ajouter ..'#champ2#"..split_str[2] après datetime..
-- exemple "don=" "..libelle.."#"..tostring(deviceValue).."#"..datetime.."#champ2#"..split_str[2]
for deviceName,deviceValue in pairs(devicechanged) do
if (deviceName=='pir_salon_temp') then
print ("temp_salon:"..deviceValue);
libelle="temp_salon#valeur";don=" "..libelle.."#"..tostring(deviceValue).."#"..datetime
envoi_fab(don)
......

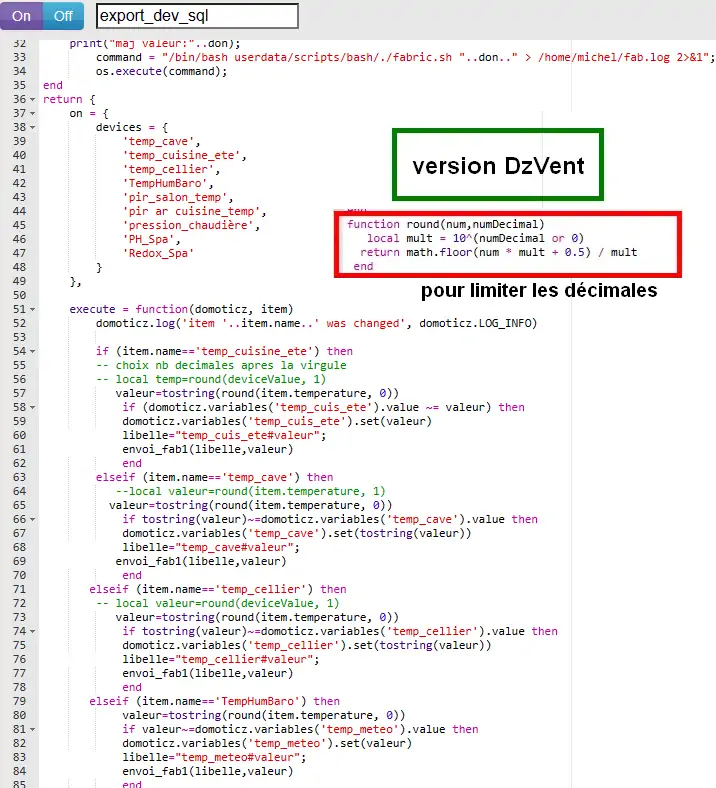

Le script en DzVent « export_dev_sql »
--
--[[
export_dev_sql]]
--
package.path = package.path..";www/modules_lua/?.lua"
require 'datas'
require 'string_tableaux'
data0=pression;
year = tonumber(os.date("%Y"));
month = os.date("%m");
day = os.date("%d");
hour = os.date("%H");
min = os.date("%M");
sec = os.date("%S");
weekday = tonumber(os.date("%w"));
time = os.date("%X");
datetime = year.."-"..month.."-"..day.." "..time;
function write_datas(data0)
f = io.open("www/modules_lua/datas.lua", "w")
f:write('pression='..data0)
f:close()
end
function round(num,numDecimal)
local mult = 10^(numDecimal or 0)
return math.floor(num * mult + 0.5) / mult
end
function envoi_fab1(libelle,valeur)
don=" "..libelle.."#"..valeur.."#"..datetime
print("maj valeur:"..don);
command = "/bin/bash userdata/scripts/bash/./fabric.sh "..don.." > /home/michel/fab.log 2>&1";
os.execute(command);
end
return {
on = {
devices = {
'temp_cave',
'temp_cuisine_ete',
'temp_cellier',
'TempHumBaro',
'pir_salon_temp',
'pir ar cuisine_temp',
'pression_chaudière',
'PH_Spa',
'Redox_Spa'
}
},
execute = function(domoticz, item)
domoticz.log('item '..item.name..' was changed', domoticz.LOG_INFO)
if (item.name=='temp_cuisine_ete') then
-- choix nb decimales apres la virgule
-- local temp=round(deviceValue, 1)
valeur=tostring(round(item.temperature, 0))
if (domoticz.variables('temp_cuis_ete').value ~= valeur) then
domoticz.variables('temp_cuis_ete').set(valeur)
libelle="temp_cuis_ete#valeur";
envoi_fab1(libelle,valeur)
end
elseif (item.name=='temp_cave') then
--local valeur=round(item.temperature, 1)
valeur=tostring(round(item.temperature, 0))
if tostring(valeur)~=domoticz.variables('temp_cave').value then
domoticz.variables('temp_cave').set(tostring(valeur))
libelle="temp_cave#valeur";
envoi_fab1(libelle,valeur)
end
elseif (item.name=='temp_cellier') then
-- local valeur=round(deviceValue, 1)
valeur=tostring(round(item.temperature, 0))
if tostring(valeur)~=domoticz.variables('temp_cellier').value then
domoticz.variables('temp_cellier').set(tostring(valeur))
libelle="temp_cellier#valeur";
envoi_fab1(libelle,valeur)
end
elseif (item.name=='TempHumBaro') then
valeur=tostring(round(item.temperature, 0))
if valeur~=domoticz.variables('temp_meteo').value then
domoticz.variables('temp_meteo').set(valeur)
libelle="temp_meteo#valeur";
envoi_fab1(libelle,valeur)
end
elseif (item.name=='pir_salon_temp') then
valeur=tostring(round(item.temperature, 0))
if tostring(valeur)~=domoticz.variables('temp_salon').value then
domoticz.variables('temp_salon').set(tostring(valeur))
libelle="temp_salon#valeur";
envoi_fab1(libelle,valeur)
end
elseif (item.name=='pir ar cuisine_temp') then
valeur=tostring(round(item.temperature, 0))
if tostring(valeur)~=domoticz.variables('temp_ar_cuisine').value then
domoticz.variables('temp_ar_cuisine').set(tostring(valeur))
libelle="temp_cuisine#valeur";
envoi_fab1(libelle,valeur)
end
...
...
end
}
Important
Nom pour les fonctions DzVent
le même nom ne peut pas être utilisé pour 2 fonctions dans des scripts DzVents (mêmes différents).

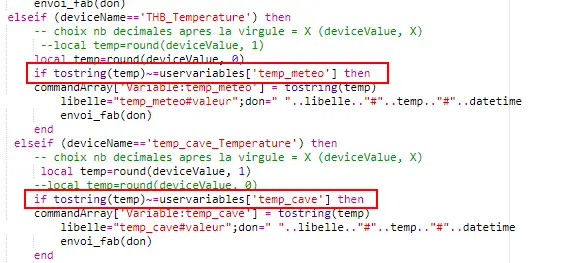

Pour limiter le nb d’enregistrements :
Dans cet exemple, il a été créer plusieurs variables qui permettent des enregistrements dans la BD à chaque changement de valeurs limité au degré.:
6.2.1 fabric
Le script fabric.sh
installé ici dans le répertoire « scripts » de Domoticz
#!/bin/bash
echo $1
echo $2
a="#"
c=$1$a$2
echo $c
cd /home/michel/python
fab maintask --don=$c > /home/michel/fab.log 2>&1

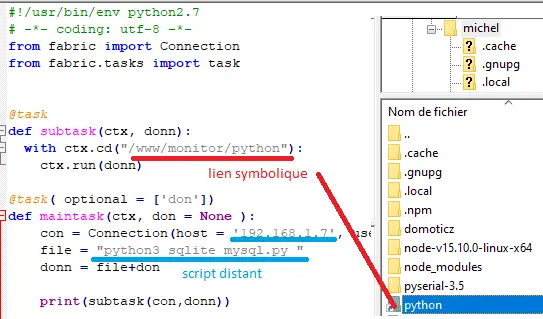

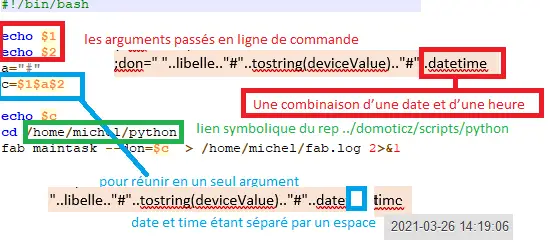

Pour tester le script, il est plus facile de travailler dans le répertoire USER, c’est l’objet de la création du lien symbolique vers le dossier python de Domoticz
Le script fabfile.py
#!/usr/bin/env python2.7
# -*- coding: utf-8 -*-
from fabric import Connection
from fabric.tasks import task
@task
def subtask(ctx, donn):
with ctx.cd("/www/monitor/python"):
ctx.run(donn)
@task( optional = ['don'])
def maintask(ctx, don = None ):
con = Connection(host = '192.168.1.7', user = 'michel', connect_kwargs = {'password':'PASS'})
file = "python3 sqlite_mysql.py "
donn = file+don
print(subtask(con,donn))
Le script fabfile.py appelle sur le serveur qui héberge la BD le script sqlite_mysql.py;
sqlite_mysql.py n’est exécuté que lorsqu’il est appelé, il n’écoute pas en permanence si des données sont envoyées
POUR RESUMER : sur le serveur de Domoticz
script LUA->MENU Domoticz évènements
script fabric.sh-> ../domoticz/scripts/
script fabfile.py->../domoticz/scripts/python/ avec ls /home/USER/python/
fab.log-> /home/USER
6.3 Sur le serveur de la base de données
Le serveur Nginx avec aussi Monitor,

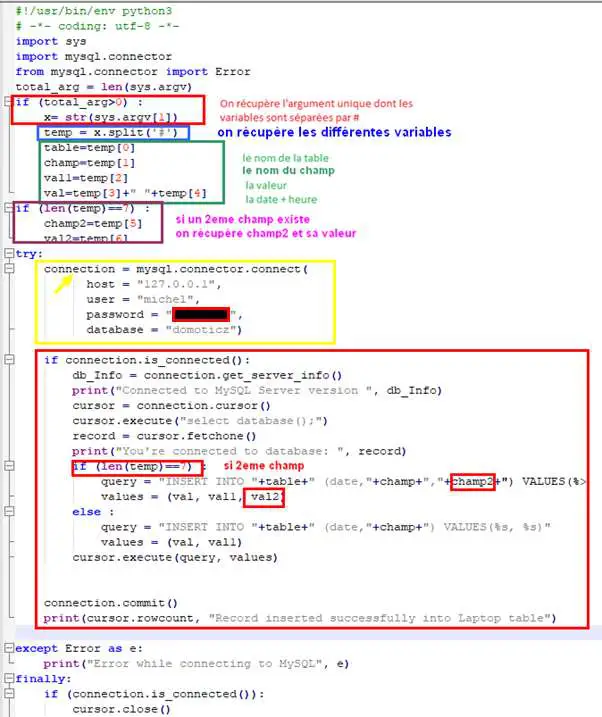

réception des datas : Le script python sqlite_mysql.py :
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
import sys
import mysql.connector
from mysql.connector import Error
total_arg = len(sys.argv)
if (total_arg>0) :
x= str(sys.argv[1])
temp = x.split('#')
table=temp[0]
champ=temp[1]
val1=temp[2]
val=temp[3]+" "+temp[4]
if (len(temp)==7) :
champ2=temp[5]
val2=temp[6]
try:
connection = mysql.connector.connect(
host = "127.0.0.1",
user = "michel",
password = xxxxxxxx",
database = "domoticz")
if connection.is_connected():
db_Info = connection.get_server_info()
print("Connected to MySQL Server version ", db_Info)
cursor = connection.cursor()
cursor.execute("select database();")
record = cursor.fetchone()
print("You're connected to database: ", record)
if (len(temp)==7) :
query = "INSERT INTO "+table+" (date,"+champ+","+champ2+") VALUES(%>
values = (val, val1, val2)
else :
query = "INSERT INTO "+table+" (date,"+champ+") VALUES(%s, %s)"
values = (val, val1)
cursor.execute(query, values)
connection.commit()
print(cursor.rowcount, "Record inserted successfully into Laptop table")
except Error as e:
print("Error while connecting to MySQL", e)
finally:
if (connection.is_connected()):
cursor.close()
6.4 Dans Monitor
Le cache pour jpgraph est présent :
Jpgraph est installé à la racine de monitor

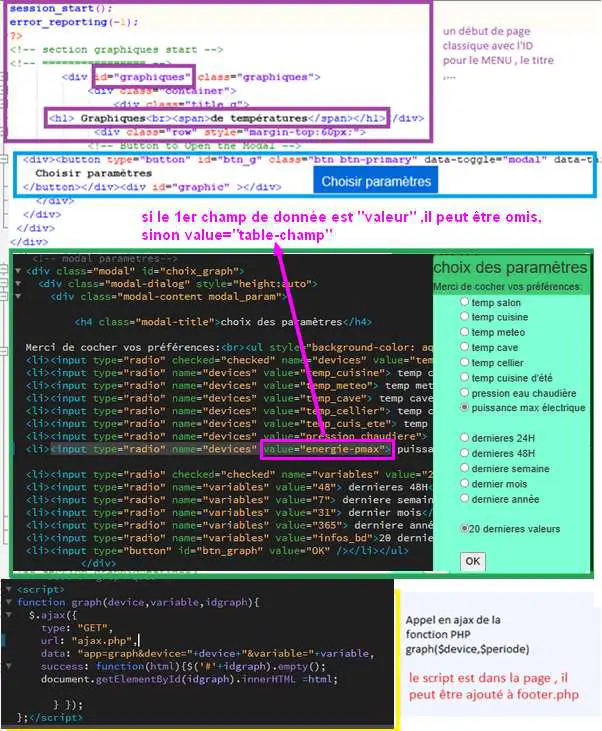

6.4.1 la page graphique.php
css
#graphic{color:white;}
graphique_img{max-width:700px;margin:0 1px 0 1px,;width:100%;}
graphiques{background-color: green;}
6.4.2 la fonction graph
dans fonctions.php et appelée par ajax.php, la fonction graph()

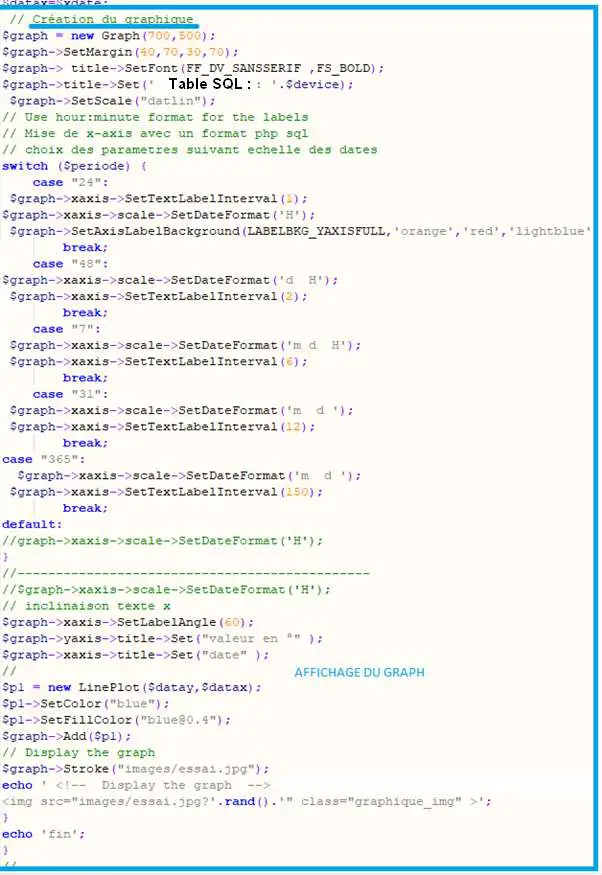

if ($app=="graph") {graph($device,$variable);}

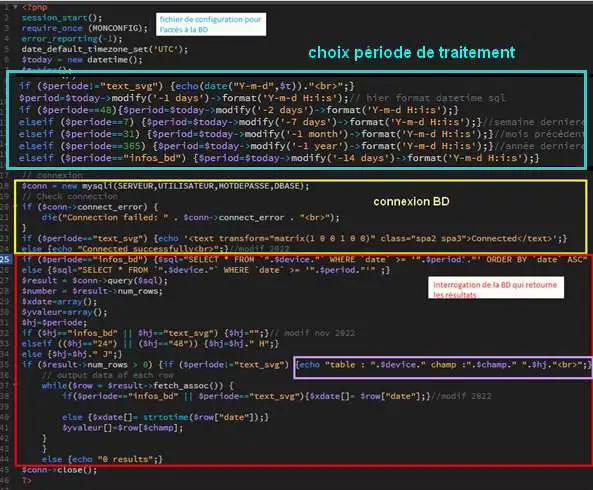

L’accès à base de données, le fichier PHP: include/export_tab_sqli.php et traitement des données par la BD
https://raw.githubusercontent.com/mgrafr/monitor/main/include/export_tab_sqli.php

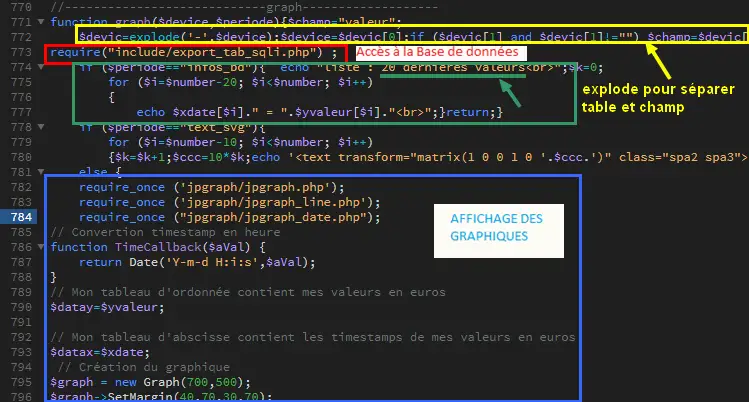

Suite de graph()
Indication
La documentation sur jpgraph : https://jpgraph.net/download/manuals/chunkhtml/index.html
6.4.3 autres fichiers PHP
index_loc.php (en général ne pas modifier)
config.php, header.php (en général ne pas modifier)

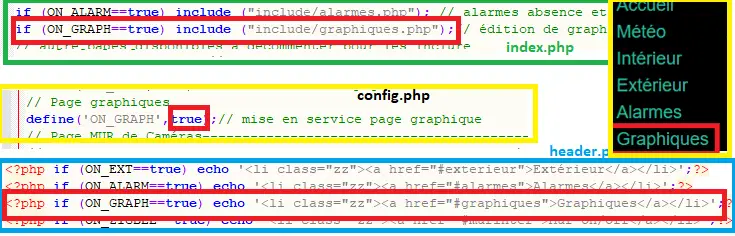

Mettre la variable à « true » dans config.php

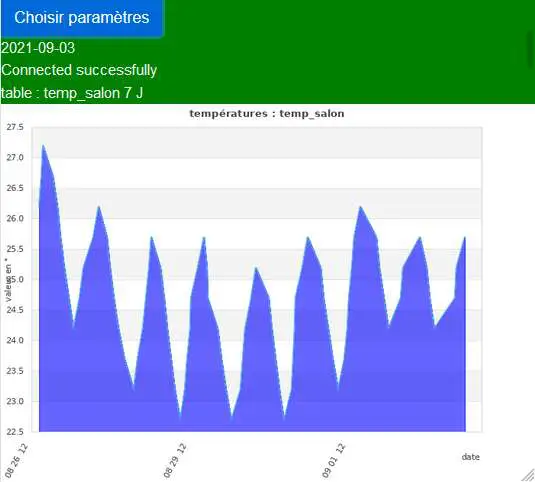

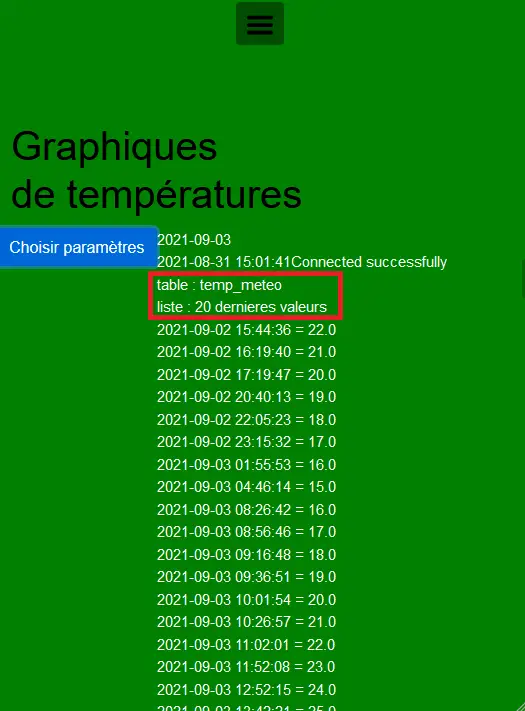

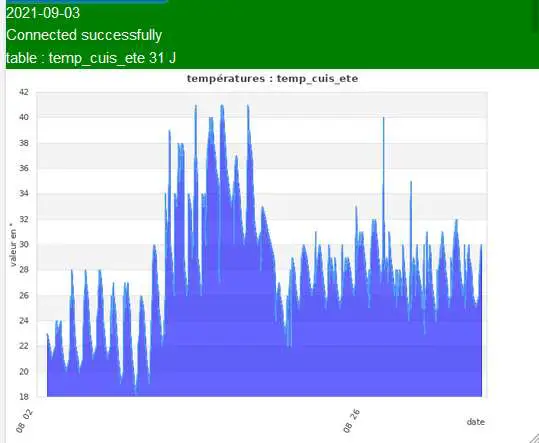

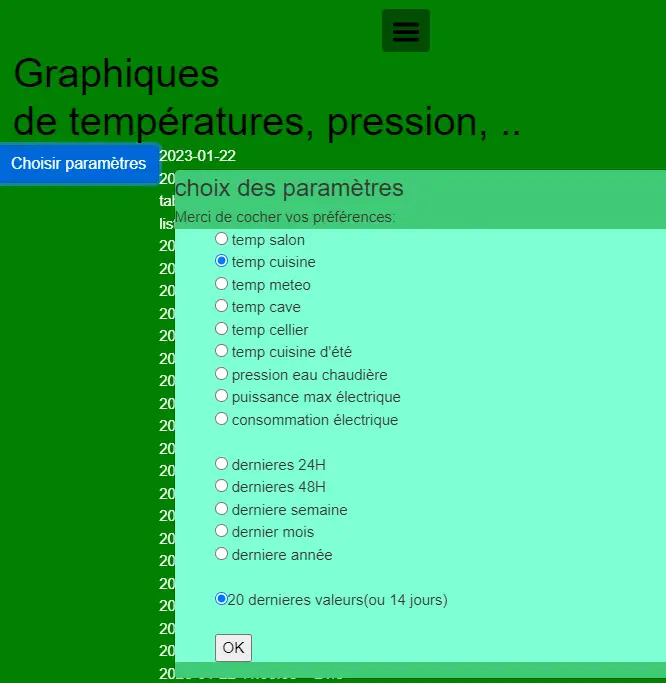

6.4.4 copies d’écran
